关于电路图图形符号

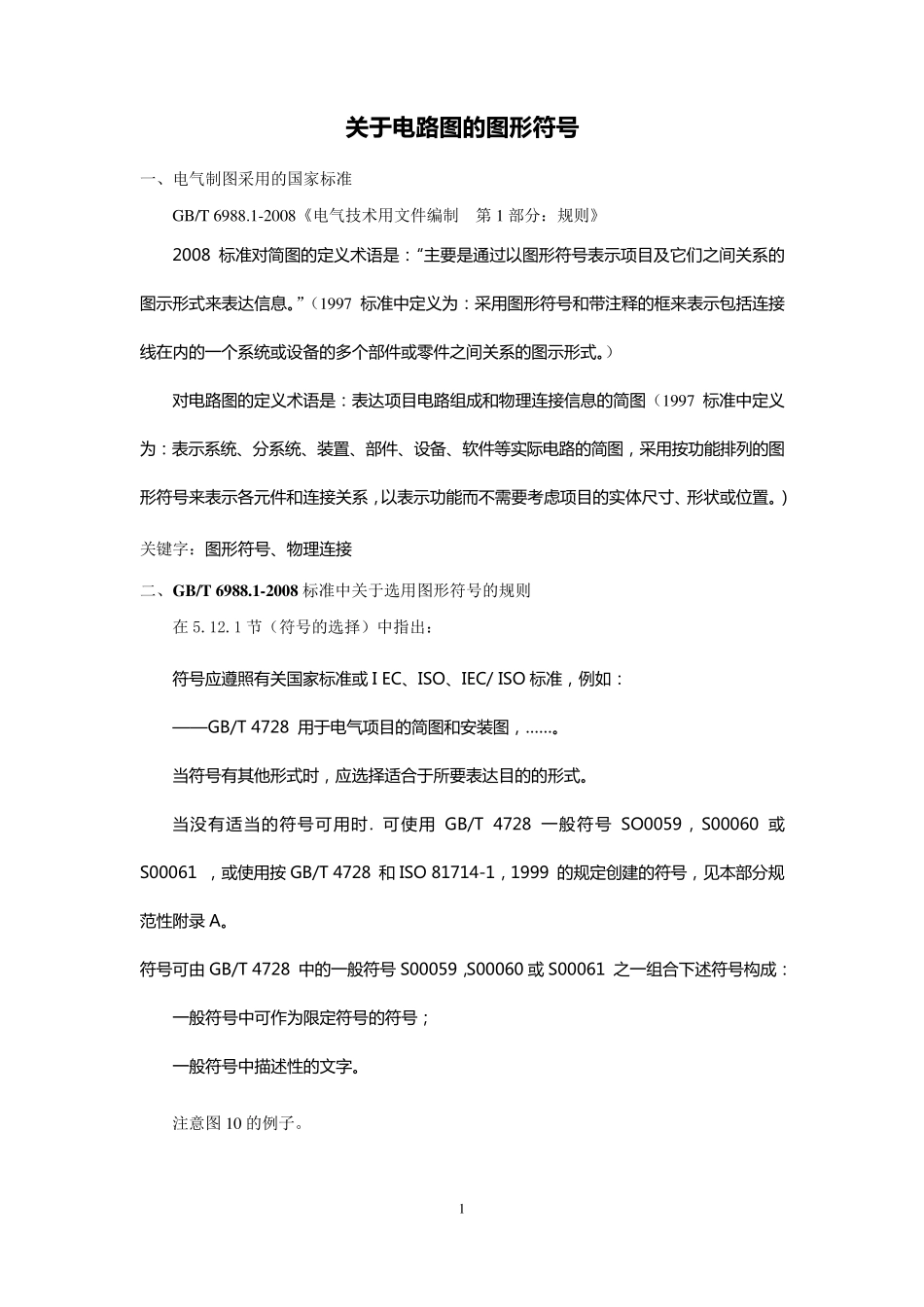

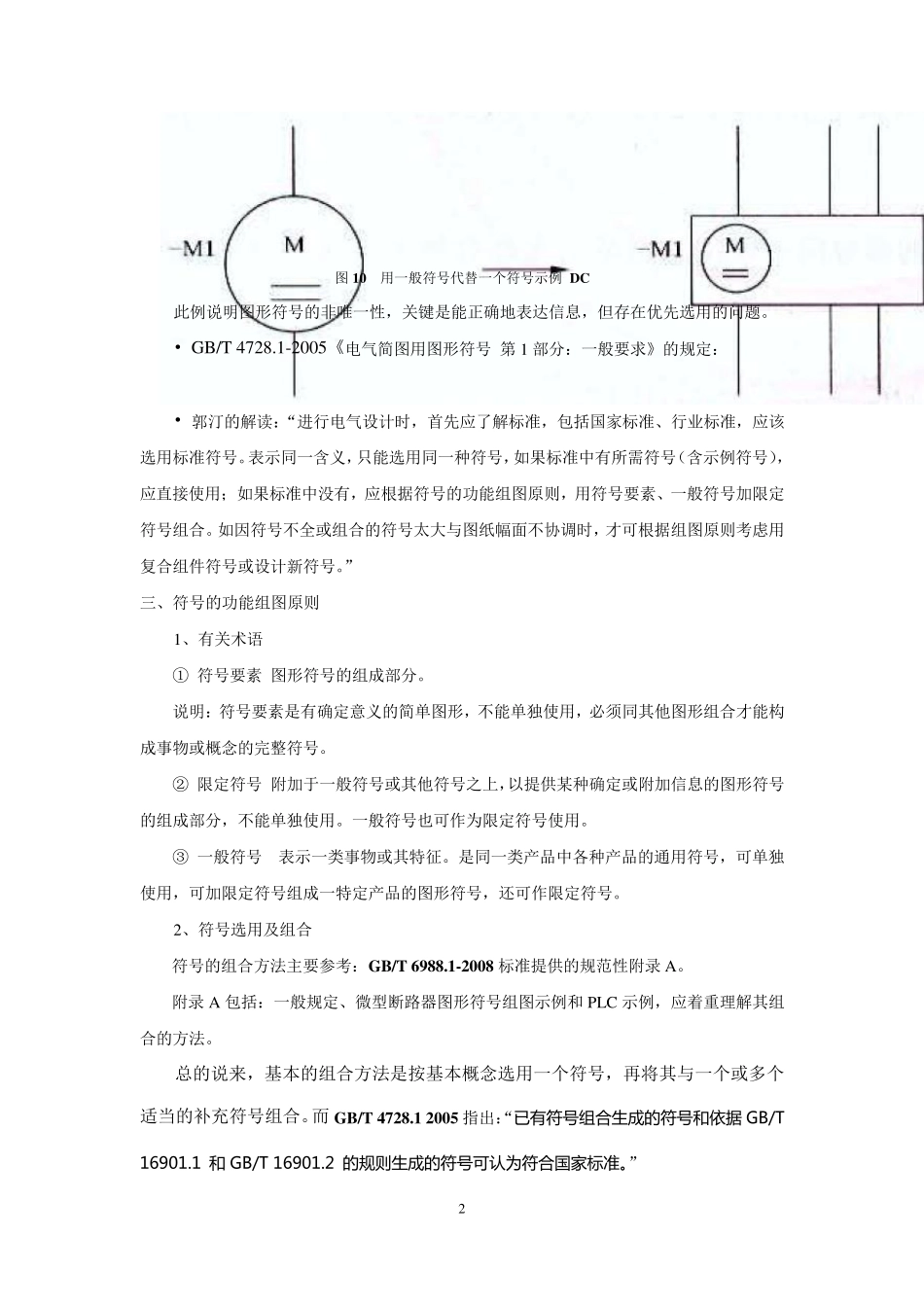

1 关 于电路图的图形符号 一、电气制图采用的国家标准 GB/T 6988.1-2008《电气技术用文件编制 第1 部分：规则》 2008 标 准 对 简 图 的 定 义 术 语 是 ：“主 要 是 通 过 以 图 形 符 号 表 示 项 目 及 它 们 之 间 关 系 的图 示 形 式 来 表 达 信 息 。”（1997 标 准 中 定 义 为 ： 采 用 图 形 符 号 和 带 注 释 的 框 来 表 示 包 括 连 接线 在 内 的 一 个 系 统 或 设 备 的 多 个 部 件 或 零 件 之 间 关 系 的 图 示 形 式 。） 对 电 路 图 的 定 义 术 语 是 ： 表 达 项 目 电 路 组 成 和 物 理 连 接 信 息 的 简 图 （1997 标 准 中 定 义为 ： 表 示 系 统 、分 系 统 、装 置 、部 件 、设 备 、软 件 等 实 际 电 路 的 简 图 ， 采 用 按 功 能 排 列 的 图形 符 号 来 表 示 各 元 件 和 连 接 关 系 ， 以 表 示 功 能 而 不 需 要 考 虑 项 目 的 实 体 尺 寸 、形 状 或 位 置 。） 关键字：图 形 符 号 、物 理 连 接 二、GB/T 6988.1-2008 标准中关于选用图形符号的规则 在 5.12.1 节（符号的选择）中指出： 符 号 应 遵 照 有 关 国 家 标 准 或 I EC、ISO、IEC/ ISO 标 准 ， 例 如 ： ——GB/T 4728 用 于 电 气 项 目 的 简 图 和 安 装 图 ， ……。 当 符 号 有 其 他 形 式 时 ， 应 选 择 适 合 于 所 要 表 达 目 的 的 形 式 。 当 没 有 适 当 的 符 号 可 用 时 . 可 使 用GB/T 4728 一 般 符 号SO0059， S00060 或S00061 ， 或 使 用 按 GB/T 4728 和 ISO 81714-1， 1999 的 规 定 创 建 的 符 号 ， 见 本 部 分 规范性附录 A。 符 号 可 由 GB/T 4728 中 的 一 般 符 号 S00059，S00060 或 S00061 之 一 组 合 下述符 号 构成 ： 一 般 符 号 中 可 作为 限定 符 号 的 符 号 ； 一 般 符 号 中 描述性的 文字。 注意图10 的例子。 2 图10 用一般符号代替一个符号示例 DC 此例说明图形符号的非唯一性，关键是能正确地表达信息，但存在优先选用的问题。 • GB/T 4728.1-2005《...
