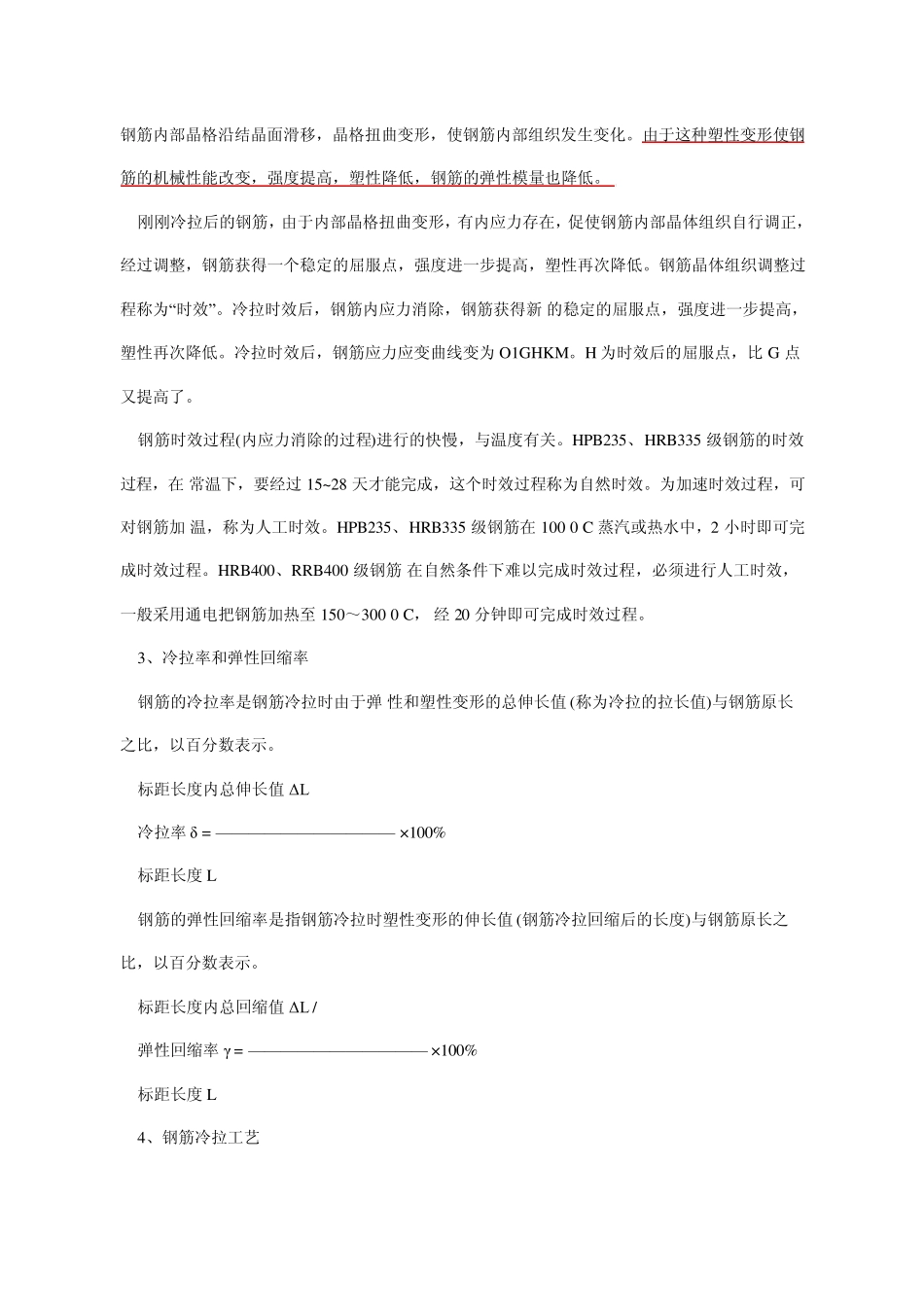

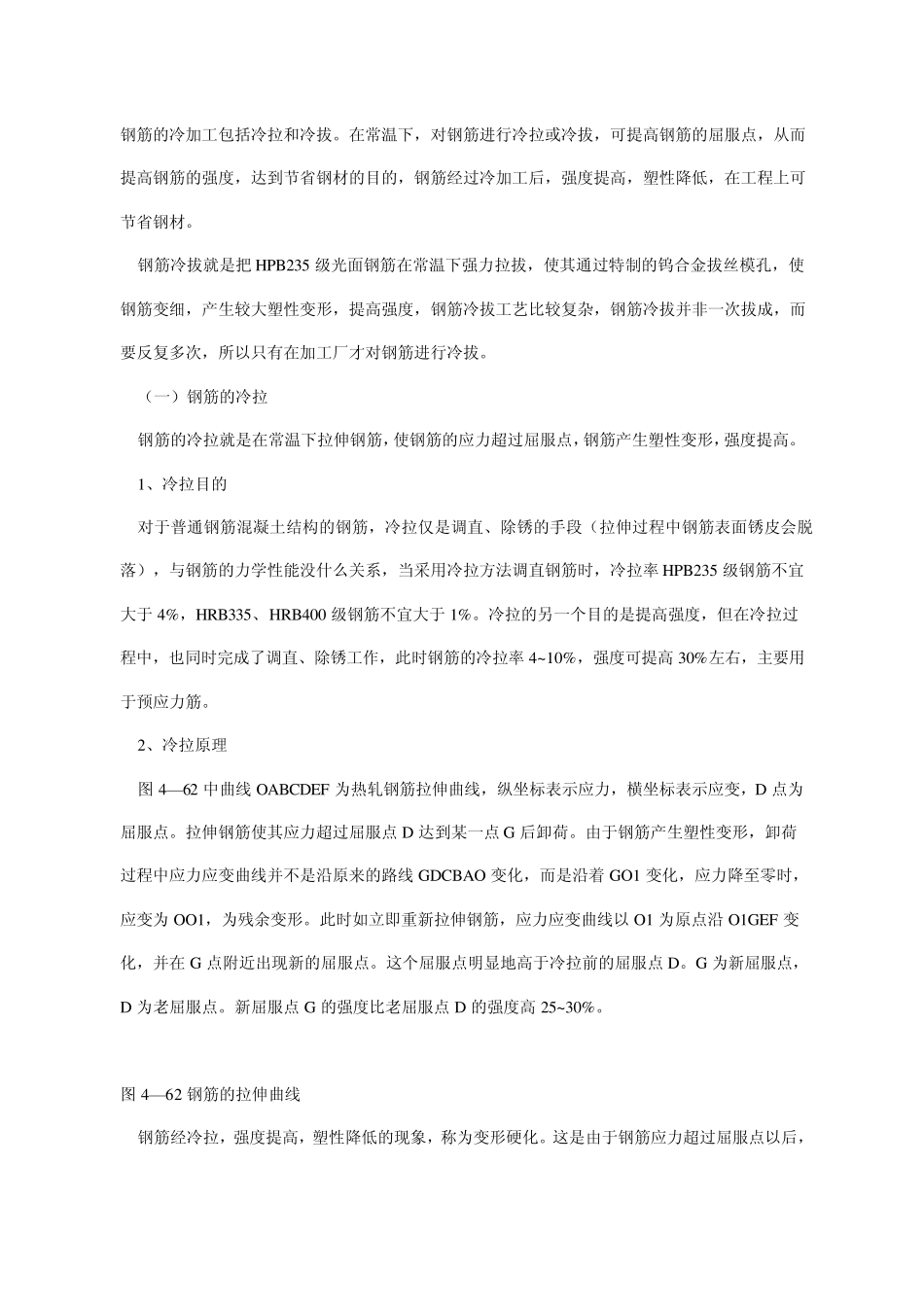

钢筋的冷加工包括冷拉和冷拔。在常温下，对钢筋进行冷拉或冷拔，可提高钢筋的屈服点，从而提高钢筋的强度，达到节省钢材的目的，钢筋经过冷加工后，强度提高，塑性降低，在工程上可节省钢材。 钢筋冷拔就是把 HPB235 级光面钢筋在常温下强力拉拔，使其通过特制的钨合金拔丝模孔，使钢筋变细，产生较大塑性变形，提高强度，钢筋冷拔工艺比较复杂，钢筋冷拔并非一次拔成，而要反复多次，所以只有在加工厂才对钢筋进行冷拔。 （一）钢筋的冷拉 钢筋的冷拉就是在常温下拉伸钢筋，使钢筋的应力超过屈服点，钢筋产生塑性变形，强度提高。 1、冷拉目的 对于普通钢筋混凝土结构的钢筋，冷拉仅是调直、除锈的手段（拉伸过程中钢筋表面锈皮会脱落），与钢筋的力学性能没什么关系，当采用冷拉方法调直钢筋时，冷拉率 HPB235 级钢筋不宜大于 4%，HRB335、HRB400 级钢筋不宜大于 1%。冷拉的另一个目的是提高强度，但在冷拉过程中，也同时完成了调直、除锈工作，此时钢筋的冷拉率 4~10%，强度可提高30%左右，主要用于预应力筋。 2、冷拉原理 图 4—62 中曲线 OABCDEF 为热轧钢筋拉伸曲线，纵坐标表示应力，横坐标表示应变，D 点为屈服点。拉伸钢筋使其应力超过屈服点D 达到某一点G 后卸荷。由于钢筋产生塑性变形，卸荷过程中应力应变曲线并不是沿原来的路线 GDCBAO 变化，而是沿着 GO1 变化，应力降至零时，应变为 OO1，为残余变形。此时如立即重新拉伸钢筋，应力应变曲线以O1 为原点沿 O1GEF 变化，并在G 点附近出现新的屈服点。这个屈服点明显地高于冷拉前的屈服点D。G 为新屈服点，D 为老屈服点。新屈服点G 的强度比老屈服点D 的强度高25~30%。 图 4—62 钢筋的拉伸曲线 钢筋经冷拉，强度提高，塑性降低的现象，称为变形硬化。这是由于钢筋应力超过屈服点以后，钢筋内部晶格沿结晶面滑移，晶格扭曲变形，使钢筋内部组织发生变化。由于这种塑性变形使钢筋的机械性能改变，强度提高，塑性降低，钢筋的弹性模量也降低。 刚刚冷拉后的钢筋，由于内部晶格扭曲变形，有内应力存在，促使钢筋内部晶体组织自行调正，经过调整，钢筋获得一个稳定的屈服点，强度进一步提高，塑性再次降低。钢筋晶体组织调整过程称为“时效” 。冷拉时效后，钢筋内应力消除，钢筋获得新 的稳定的屈服点，强度进一步提高，塑性再次降低。冷拉时效后，钢筋应力应变曲线变为 O1GHKM。H 为时效后的屈服点，比G 点又提高了。 钢筋时效过程(内应...
