初中物理专题复习——电学计算题

初中物理专题复习——电学计算题_第1页
1/9

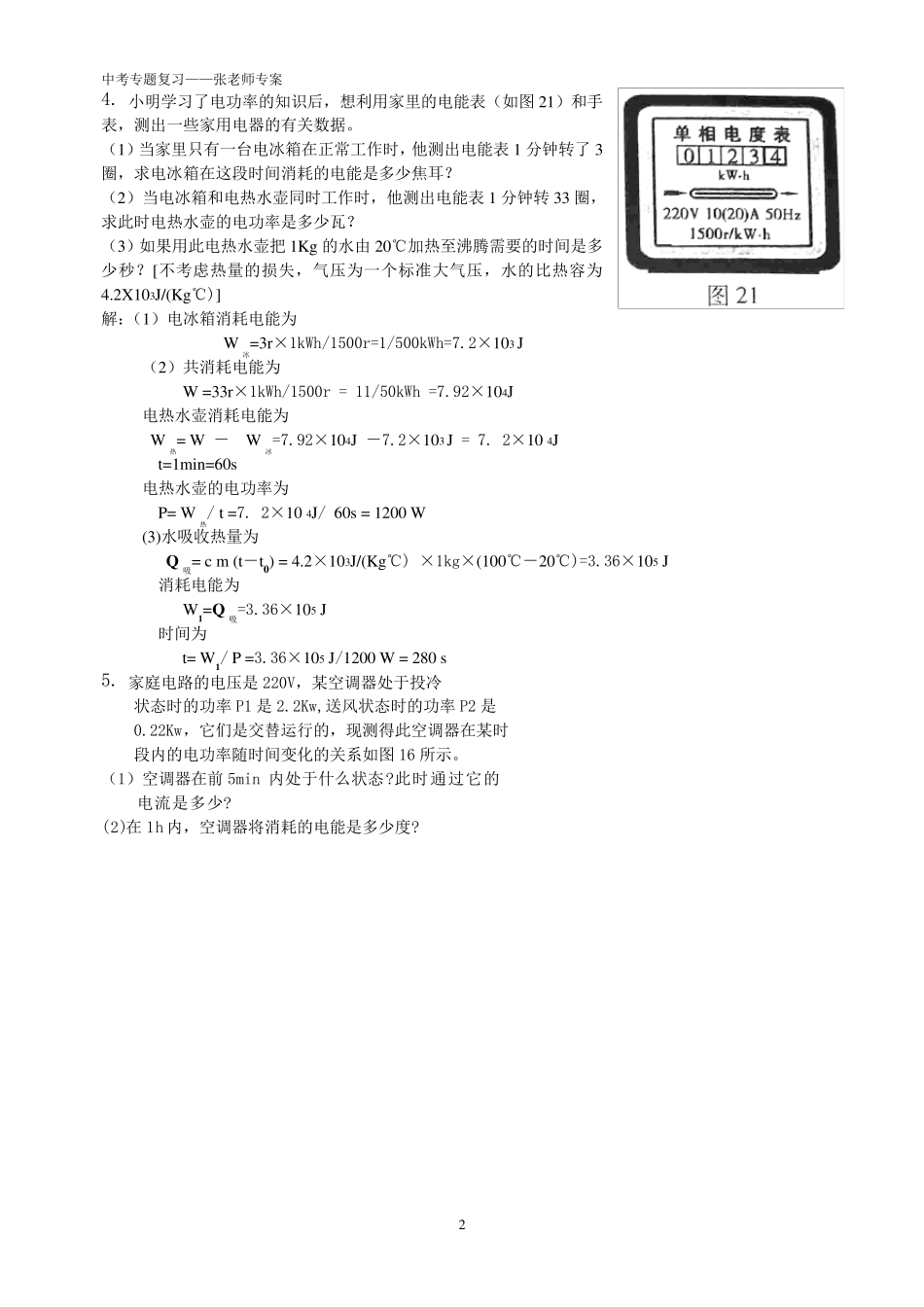

初中物理专题复习——电学计算题_第2页
2/9
初中物理专题复习——电学计算题_第3页
3/9
中考专题复习——张老师专案 1 中考专题复习——电学计算题 1. 如图10 所示电路中,小灯泡L 标有“6V 6W”字样,R2=3Ω,当S1、S2 都闭合时,电流表示数为1.2A,这时小灯泡L 正常发光,求: (1)电源电压U (2)电阻R1 的阻值 (3)当S1、S2 都断开时,小灯泡L 消耗的功率 .解:(1)当S1、S2都闭合时,R2短路,R1与L并联接入电源两端 L正常发光 ∴电源电压U=UL=6V (2) PL=ILUL 。 ∴IL=LLUP=VW66=1A R1=11IU=LIIU1=AAV12.16=30Ω (3)当S1、S2都断开时,R2与L串联在此电路中 RL=LLPU 2=WV6)6(2=6Ω IL=I=RU=LRRU2= 636V=32A PL=IL2RL=2)32(A×6Ω=2.67W 2.如图19 甲所示的电路中,电源电压为3Ⅴ,小灯泡上标有“2.5Ⅴ 0.25A” 字样。当滑动变阻器的滑片P 从最右端移到 a点时,小灯泡正常发光;再移动滑片到某点 b时,电压表的读数如图19 乙所示(电源电压和小灯泡的电阻保持不变). 请回答: (1)当滑片 P 移到 b点时,电压表的读数为__ 2 V。小灯泡的电阻为 10 Ω 。b点在a点的__右____边(选填“左” 或“右” )。 (2)滑片在b处时,求滑动变阻器接人电路的阻值是多少? R=U/I=5Ω (3)滑片在b处时,求滑动变阻器消耗的功率是多少? P=I2R=0.2W 3.某保温电热水壶电路如图21,S 是温控开关,R1 为加热器。当开关 S 接到 a时,电热水壶处于加热状态,此时通过电热水壶的电流是 5A;当水烧开时,开关 S 自动切换到 b,电热水壶处于保温状态,此时电热水壶的电功率为165W。(不考虑温度对电阻阻值的影响),求: 图21 (1)加热电阻R1 的阻值是多大? (2)在保温状态下,通过电阻R2 的电流是多少? 中考专题复习——张老师专案 2 4. 小明学习了电功率的知识后,想利用家里的电能表(如图21)和手表,测出一些家用电器的有关数据。 (1)当家里只有一台电冰箱在正常工作时,他测出电能表1 分钟转了3圈,求电冰箱在这段时间消耗的电能是多少焦耳? (2)当电冰箱和电热水壶同时工作时,他测出电能表1 分钟转33 圈,求此时电热水壶的电功率是多少瓦? (3)如果用此电热水壶把1Kg 的水由20℃加热至沸腾需要的时间是多少秒?[不考虑热量的损失,气压为一个标准大气压,水的比热容为4.2X103J/(Kg℃)] 解:(1)电冰箱消耗电能为 W冰=3r×1kWh/1500r=1/500kWh=7.2×103 J (2)共消耗电能为 W =33r×1kWh/1500r = 11/50kWh =7.92×104J 电热...
