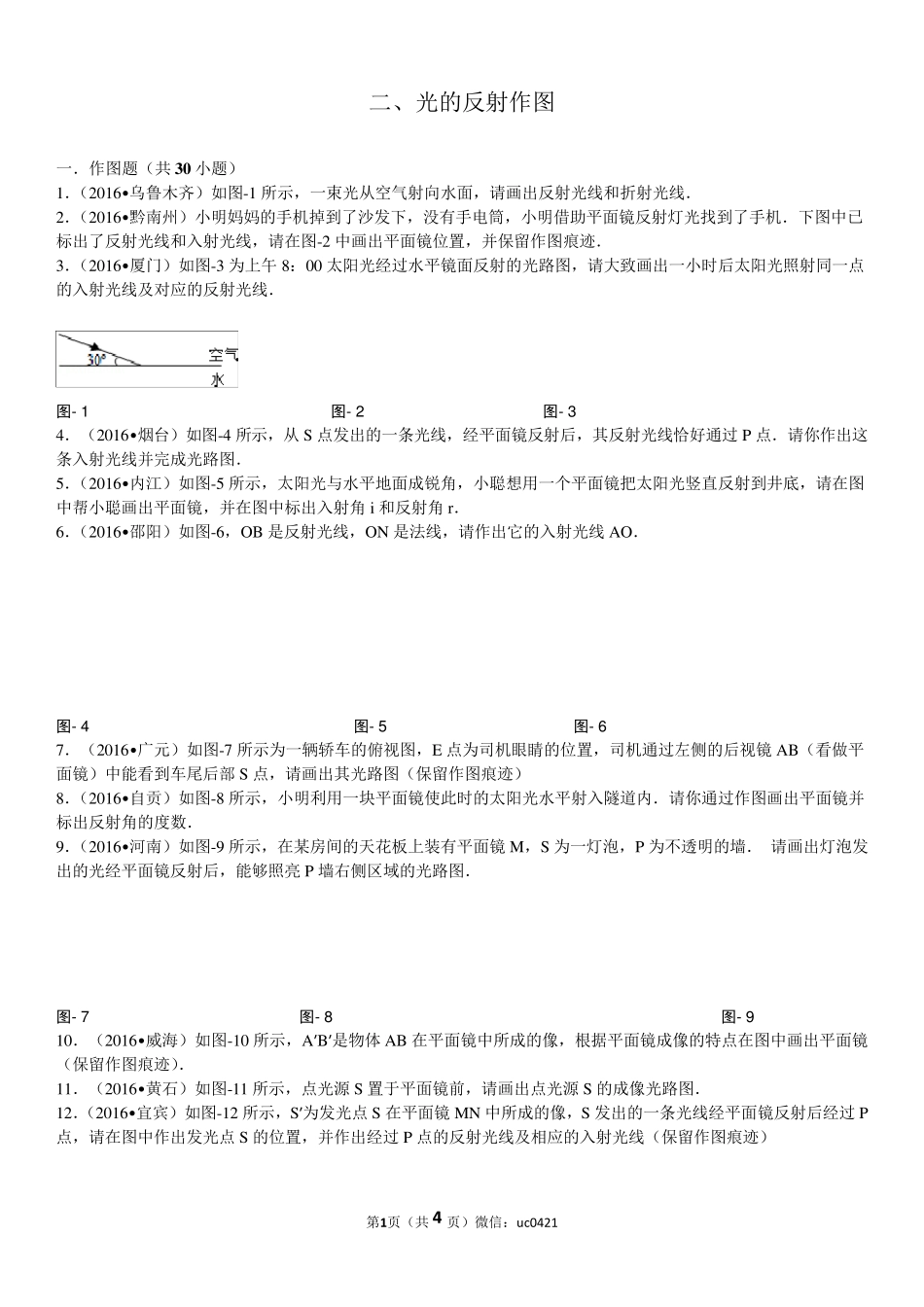

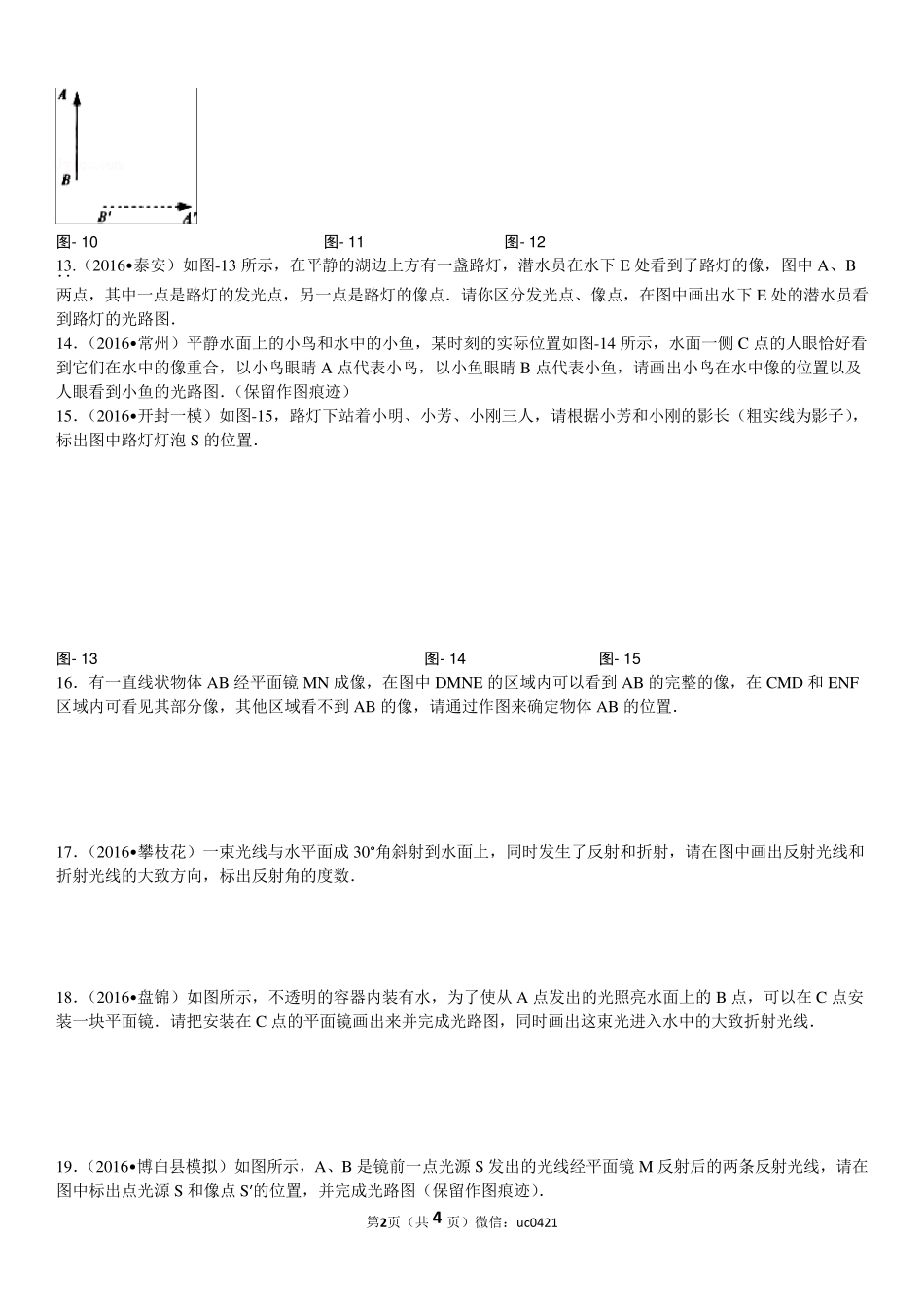

第1页（共4 页）微信：uc0421 二、光的反射作图 一．作图题（共30 小题） 1．（2016•乌鲁木齐）如图-1 所示，一束光从空气射向水面，请画出反射光线和折射光线． 2．（2016•黔南州）小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．下图中已标出了反射光线和入射光线，请在图-2 中画出平面镜位置，并保留作图痕迹． 3．（2016•厦门）如图-3 为上午 8：00 太阳光经过水平镜面反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线． 图- 1 图- 2 图- 3 4．（2016•烟台）如图-4 所示，从 S 点发出的一条光线，经平面镜反射后，其反射光线恰好通过 P 点．请你作出这条入射光线并完成光路图． 5．（2016•内江）如图-5 所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角 i 和反射角 r． 6．（2016•邵阳）如图-6，OB 是反射光线，ON 是法线，请作出它的入射光线 AO． 图- 4 图- 5 图- 6 7．（2016•广元）如图-7 所示为一辆轿车的俯视图，E 点为司机眼睛的位置，司机通过左侧的后视镜 AB（看做平面镜）中能看到车尾后部S 点，请画出其光路图（保留作图痕迹） 8．（2016•自贡）如图-8 所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数． 9．（2016•河南）如图-9 所示，在某房间的天花板 上装 有平面镜 M，S 为一灯泡 ，P 为不 透 明的墙 ． 请画出灯泡 发出的光经平面镜反射后，能够 照亮 P 墙 右 侧区 域 的光路图． 图- 7 图- 8 图- 9 10．（2016•威 海 ）如图-10 所示，A′B′是物 体 AB 在平面镜中所成的像 ，根 据 平面镜成像 的特 点在图中画出平面镜（保留作图痕迹）． 11．（2016•黄 石 ）如图-11 所示，点光源 S 置于 平面镜前 ，请画出点光源 S 的成像 光路图． 12．（2016•宜 宾 ）如图-12 所示，S′为发光点 S 在平面镜 MN 中所成的像 ，S 发出的一条光线经平面镜反射后经过 P点，请在图中作出发光点 S 的位置，并作出经过 P 点的反射光线及相 应的入射光线（保留作图痕迹） 第2页（共4 页）微信：uc0421 图- 1 0 图- 1 1 图- 1 2 13．．.（2016•泰安）如图-13 所示，在平静的湖边上方有一盏路灯，潜水员在水下E 处...
