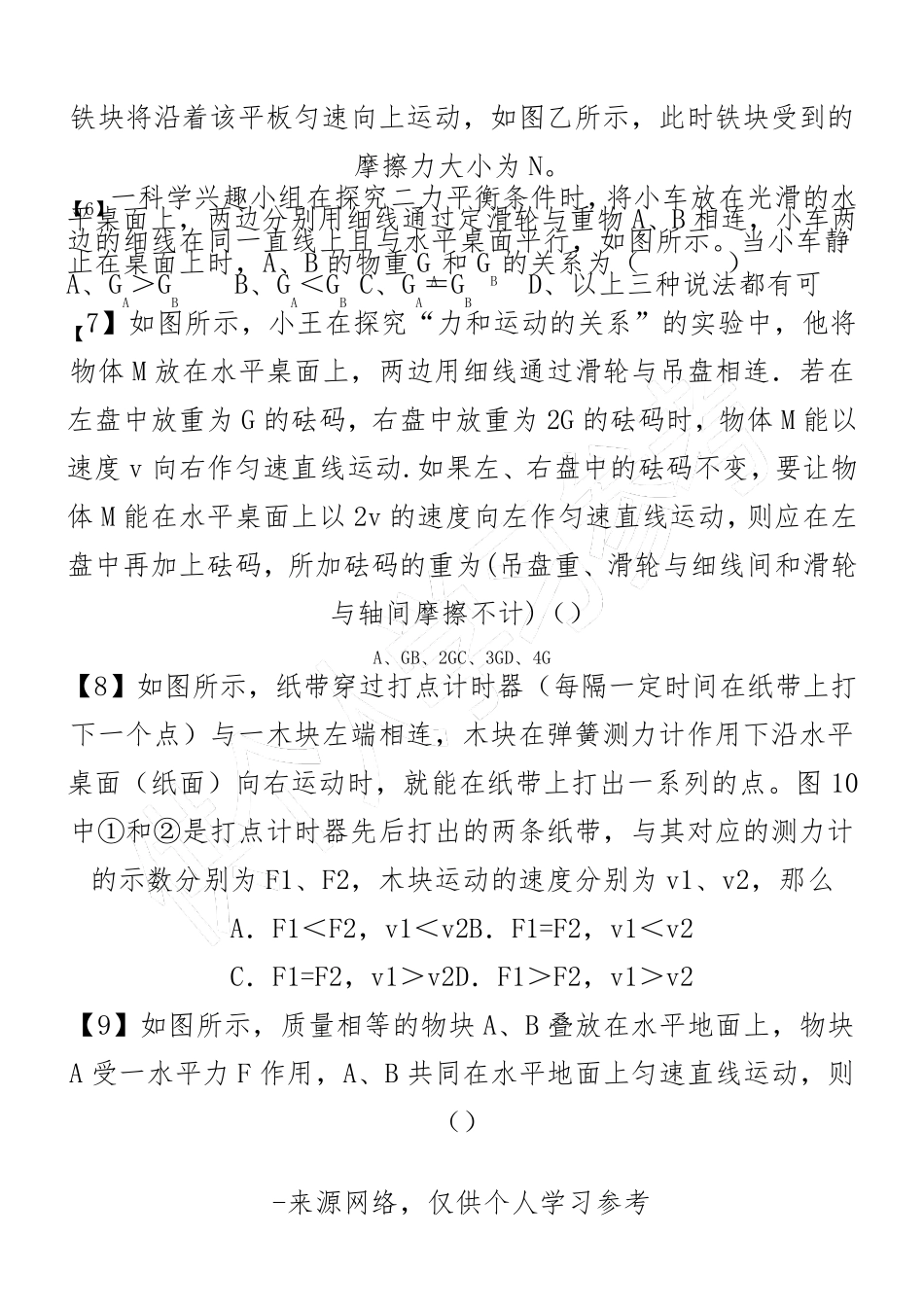

-来源网络，仅供个人学习参考 初中物理受力分析典型例题 【1】如图，一根细线拴着一只氢气球A，试画出A 所受的力的示意图。 【2】试画出下图中斜面上木块A 的受力示意图。 【3】如图所示，物体A、B 各重 10N、20N，水平拉力F1＝2N，F2＝4N，物体保持静止，则 A、B 间的静摩擦力大小为________N，B与地面间的摩擦力大小为________N。 【4】在竖直的磁性黑板上，小铁片不会掉下来，这是为什么？请画出小铁片的受力示意图。 分析：物体静止，则物体受到平衡力的作用，竖直方向上受力平衡，重力和铁片与黑板间的静摩擦力平衡，重力方向竖直向下，那么静摩擦力方向竖直向上。水平方向也受力平衡，及磁体吸引紧压黑板的力和黑板对其向外的压力，水平方向的两个力也大小相等、方向相反、作用在一条直线上。 【5】如图甲所示，重量为 4N 的正方形铁块，被水平吸引力吸附在足够大的竖直磁性平板上处于静止状态，这时铁块受到的摩擦力大小为 N；若对铁块施加一个竖直向上的拉力F 拉=9N 的作用，A B A F2 -来源网络，仅供个人学习参考 铁块将沿着该平板匀速向上运动，如图乙所示，此时铁块受到的摩擦力大小为N。 【6】一科学兴趣小组在探究二力平衡条件时，将小车放在光滑的水平桌面上，两边分别用细线通过定滑轮与重物A、B 相连，小车两边的细线在同一直线上且与水平桌面平行，如图所示。当小车静止在桌面上时，A、B 的物重GA和GB的关系为（ ） A、GA＞GB B、GA＜GB C、GA＝GB D、以上三种说法都有可 【7】如图所示，小王在探究“力和运动的关系”的实验中，他将物体 M 放在水平桌面上，两边用细线通过滑轮与吊盘相连．若在左盘中放重为G 的砝码，右盘中放重为2G 的砝码时，物体 M 能以速度 v 向右作匀速直线运动.如果左、右盘中的砝码不变，要让物体 M 能在水平桌面上以2v 的速度向左作匀速直线运动，则应在左盘中再加上砝码，所加砝码的重为(吊盘重、滑轮与细线间和滑轮与轴间摩擦不计)（） A、GB、2GC、3GD、4G 【8】如图所示，纸带穿过打点计时器（每隔一定时间在纸带上打下一个点）与一木块左端相连，木块在弹簧测力计作用下沿水平桌面（纸面）向右运动时，就能在纸带上打出一系列的点。图10中①和②是打点计时器先后打出的两条纸带，与其对应的测力计的示数 分别为F1、F2，木块运动的速度分别为v1、v2，那 么 A．F1＜F2，v1＜v2B．F1=F2，v1＜v2 C．F1=F2，v1＞v2D．F1＞F2，v1＞v2 【9】如图所示，...
