初中物理电路图练习(连线和画图)

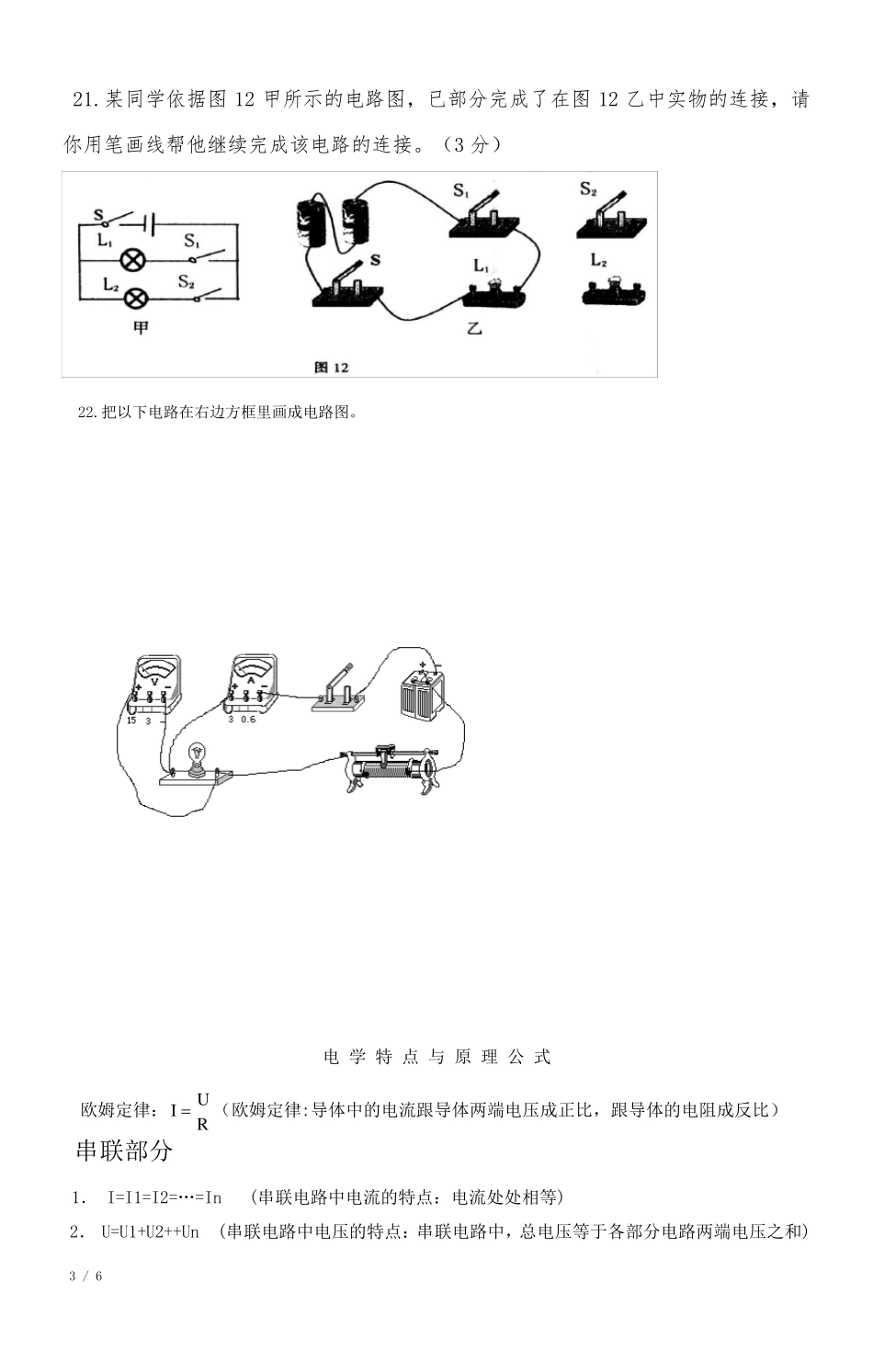

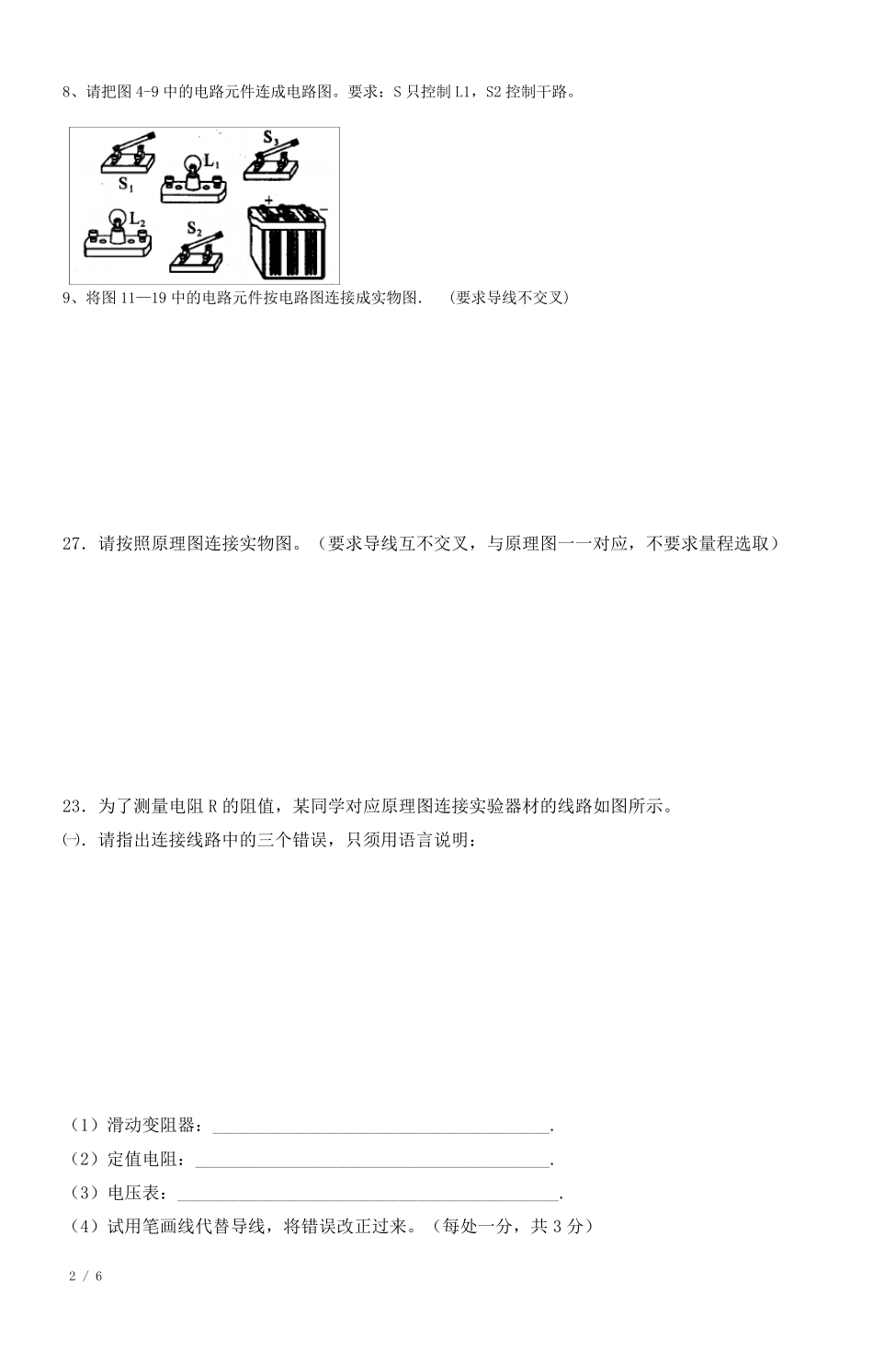

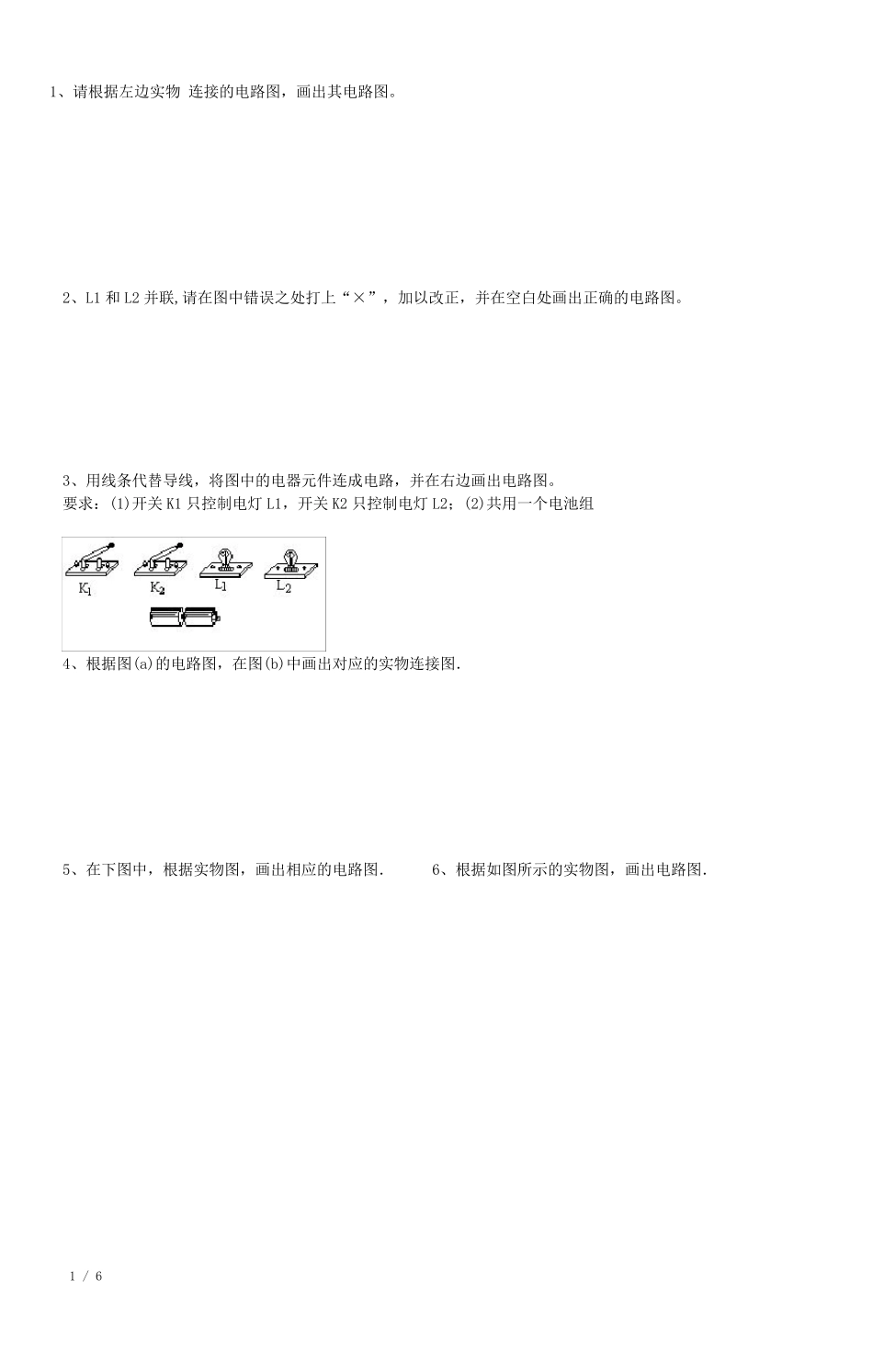

1 / 6 1、请根据左边实物 连接的电路图，画出其电路图。 2、L1 和L2 并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。 要求：(1)开关 K1 只控制电灯 L1，开关 K2 只控制电灯 L2；(2)共用一个电池组 4、根据图(a)的电路图，在图(b)中画出对应的实物连接图． 5、在下图中，根据实物图，画出相应的电路图． 6、根据如图所示的实物图，画出电路图． 2 / 6 8、请把图4-9 中的电路元件连成电路图。要求：S 只控制L1，S2 控制干路。 9、将图11—19 中的电路元件按电路图连接成实物图． (要求导线不交叉) 27．请按照原理图连接实物图。（要求导线互不交叉，与原理图一一对应，不要求量程选取） 23．为了测量电阻 R 的阻值，某同学对应原理图连接实验器材的线路如图所示。 ㈠．请指出连接线路中的三个错误，只须用语言说明： （1）滑动变阻器：______________________________________. （2）定值电阻：________________________________________. （3）电压表：___________________________________________. （4）试用笔画线代替导线，将错误改正过来。（每处一分，共 3 分） 3 / 6 21.某同学依据图12 甲所示的电路图，已部分完成了在图12 乙中实物的连接，请你用笔画线帮他继续完成该电路的连接。（3 分） 22.把以下电路在右边方框里画成电路图。 电 学 特 点 与 原 理 公 式 欧姆定律：RUI （欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比） 串联部分 1． I=I1=I2=…=In (串联电路中电流的特点：电流处处相等) 2． U=U1+U2++Un (串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和) 4 / 6 3． R 串 =nR (n 个 相 同 电 阻 串 联 时 求 总 电 阻 的 公 式 ) 4． 2121RRUU（ 串 联 电 路 中 电 压 与 电 阻 的 关 系 ： 电 压 之 比 等 于 它 们 所 对 应 的 电 阻 之 比 ） 5． R=R1+R2+… +Rn (串 联 电 路 中 电 阻 的 特 点 ： 总 电 阻 等 于 各 部 分 电 路 电 阻 之 和 ) 并 联 部 分 1、 I=I1+I2+… +In (并 联 电 路 中 电 流 的 特 点 ： 干 路 上 的 电 流 等 于 各 支 路 电 流 之 和 ) 2 、 U=U1=U2...
