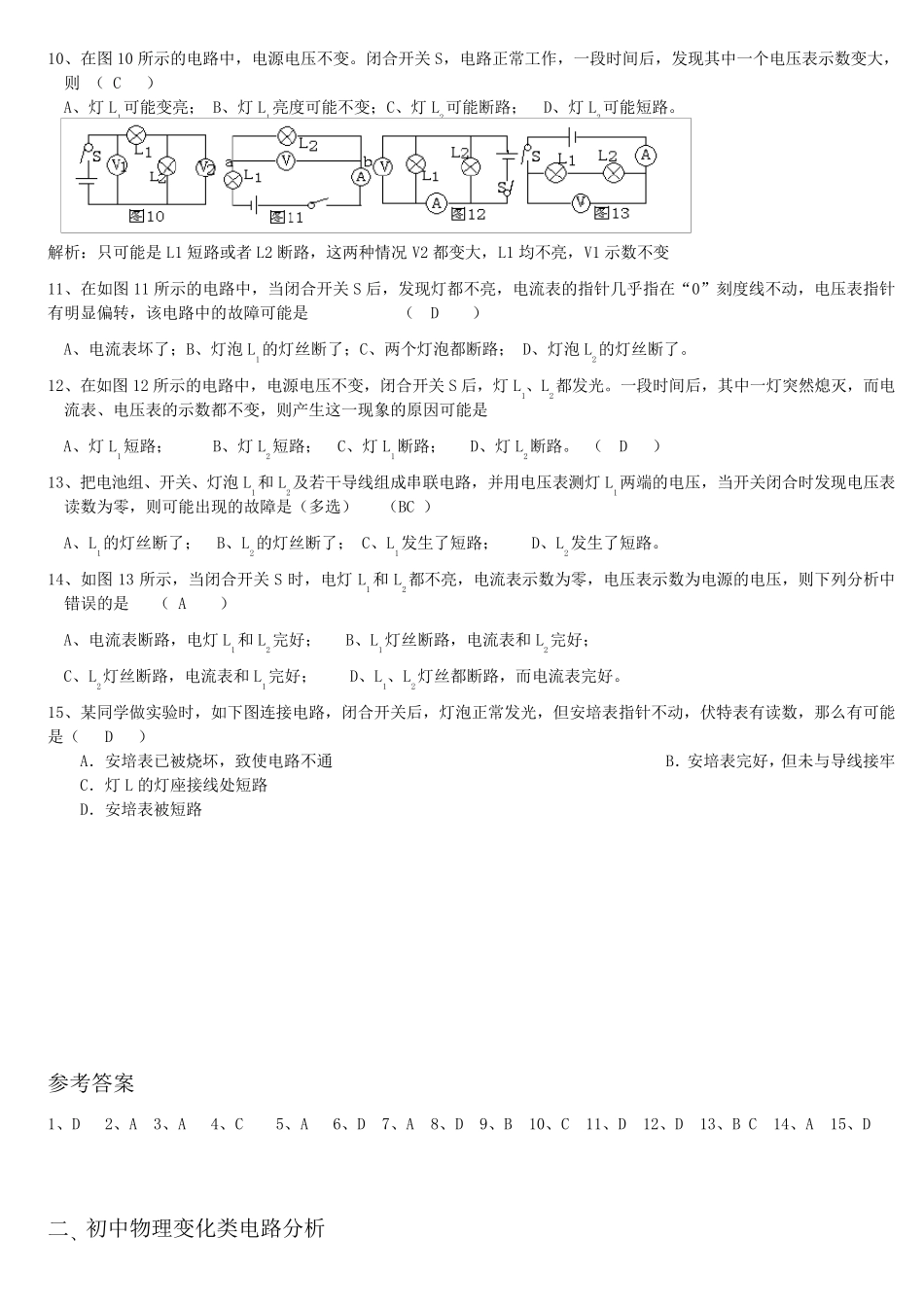

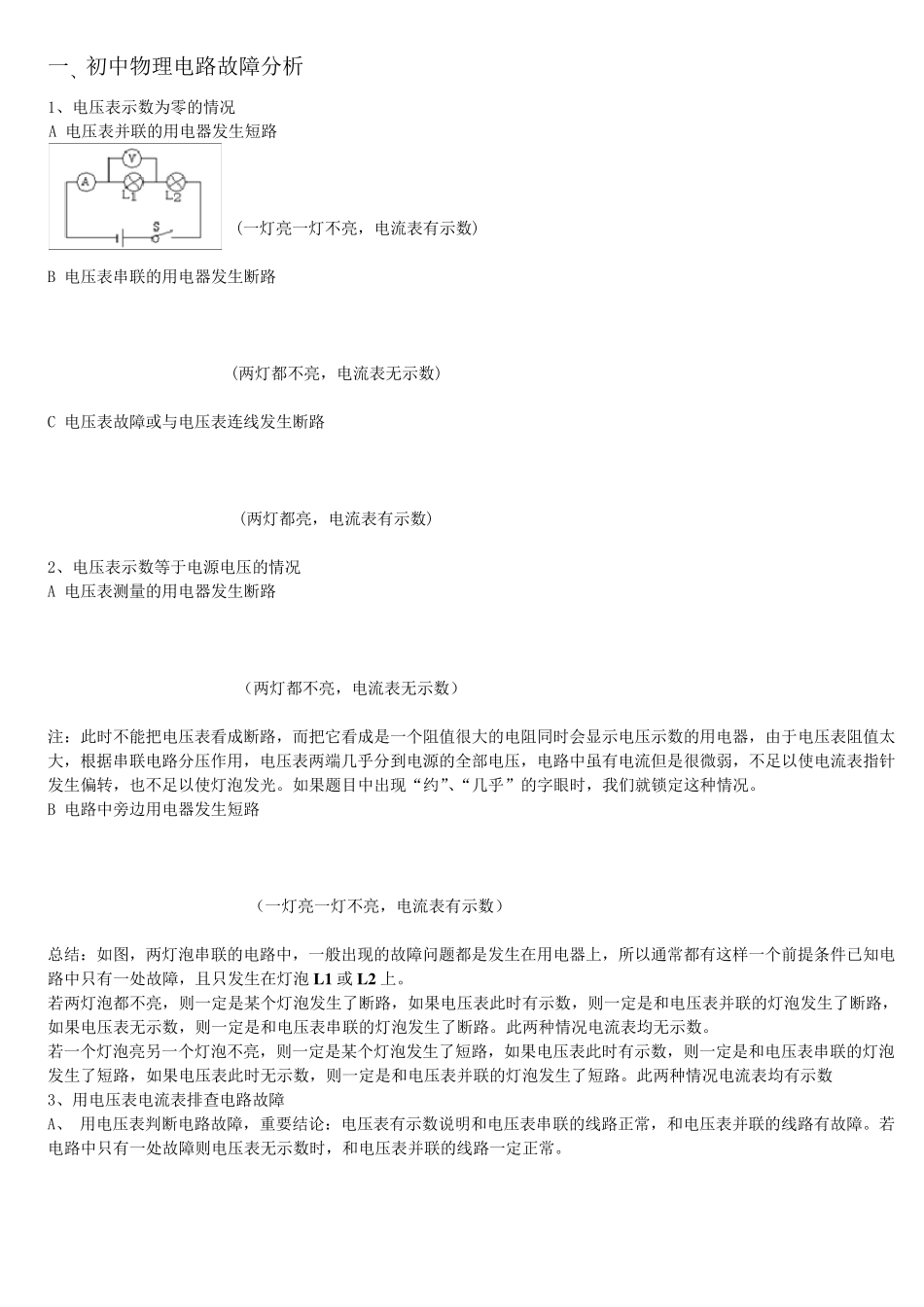

一、初中物理电路故障分析 1、电压表示数为零的情况 A 电压表并联的用电器发生短路 (一灯亮一灯不亮，电流表有示数) B 电压表串联的用电器发生断路 (两灯都不亮，电流表无示数) C 电压表故障或与电压表连线发生断路 (两灯都亮，电流表有示数) 2、电压表示数等于电源电压的情况 A 电压表测量的用电器发生断路 （两灯都不亮，电流表无示数） 注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。 B 电路中旁边用电器发生短路 （一灯亮一灯不亮，电流表有示数） 总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L 1 或L 2 上。 若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。此两种情况电流表均无示数。 若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。此两种情况电流表均有示数 3、用电压表电流表排查电路故障 A、 用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。 电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？ 解题思路： 先找有示数的，Ued=6v 说明从e 点到电源正极线路完好，从d 点到电源负极线路完好；Uac=6v 说明从a 点到电源正极线路完好，从c 点到电源负极线路完好，这样将故障锁定在ac 之间了，由Uab=0,说明bc 之间出现故障，故电阻出现断路。 B、用电流表测电路的通断，有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1 断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面 2A） 互动训练 1、如图 1 是测定小灯泡两端的电压和通过小灯泡...
