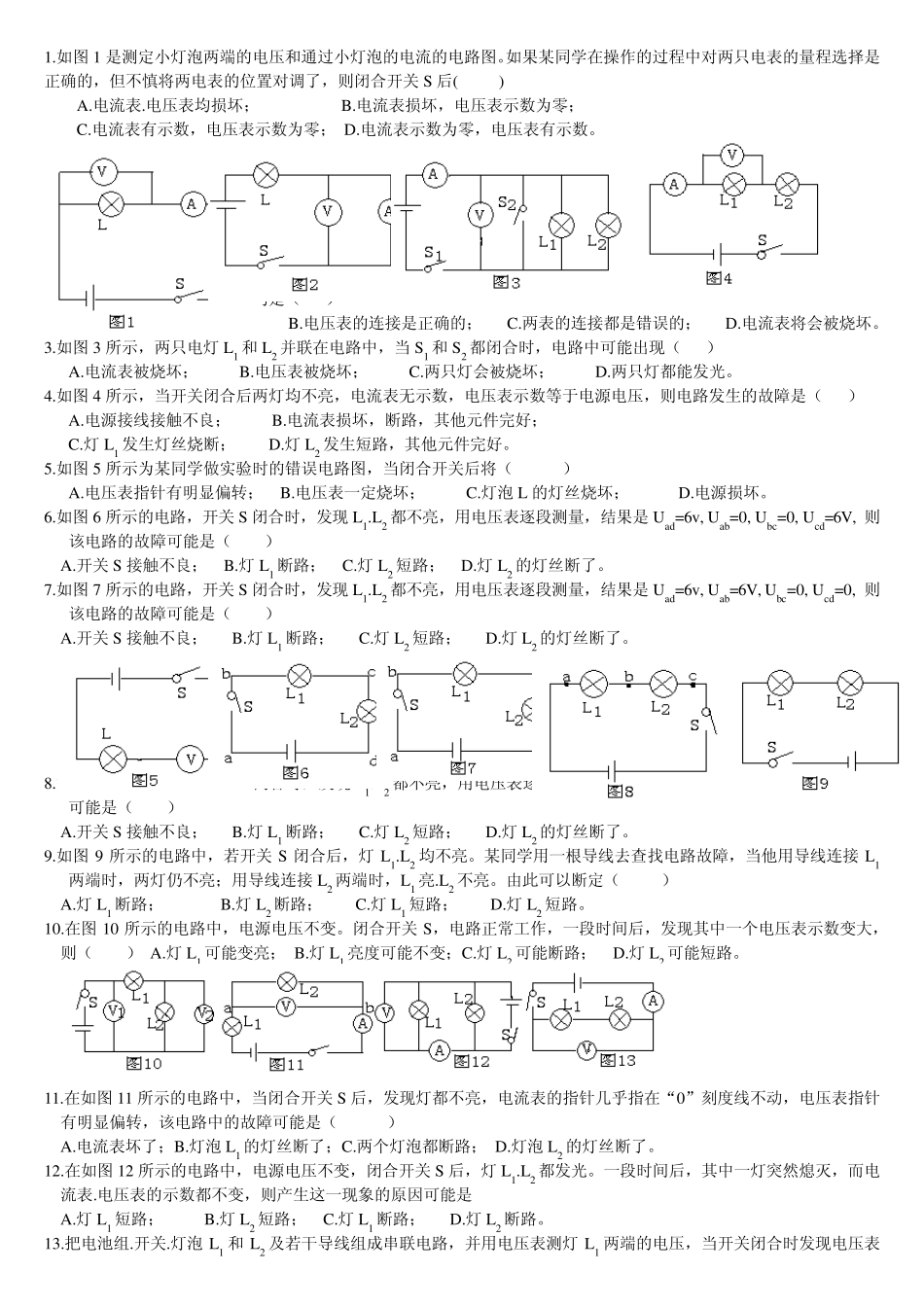

1.如图 1 是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( ) A.电流表.电压表均损坏； B.电流表损坏，电压表示数为零； C.电流表有示数，电压表示数为零； D.电流表示数为零，电压表有示数。 2.如图 2 所示，下列说法正确的是（ ） A.电流表的连接是正确的； B.电压表的连接是正确的； C.两表的连接都是错误的； D.电流表将会被烧坏。 3.如图 3 所示，两只电灯 L1 和 L2 并联在电路中，当 S1 和 S2 都闭合时，电路中可能出现（ ） A.电流表被烧坏； B.电压表被烧坏； C.两只灯会被烧坏； D.两只灯都能发光。 4.如图 4 所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（ ） A.电源接线接触不良； B.电流表损坏，断路，其他元件完好； C.灯 L1 发生灯丝烧断； D.灯 L2 发生短路，其他元件完好。 5.如图 5 所示为某同学做实验时的错误电路图，当闭合开关后将（ ） A.电压表指针有明显偏转； B.电压表一定烧坏； C.灯泡 L 的灯丝烧坏； D.电源损坏。 6.如图 6 所示的电路，开关 S 闭合时，发现 L1.L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是（ ） A.开关 S 接触不良； B.灯 L1 断路； C.灯 L2 短路； D.灯 L2 的灯丝断了。 7.如图 7 所示的电路，开关 S 闭合时，发现 L1.L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是（ ） A.开关 S 接触不良； B.灯 L1 断路； C.灯 L2 短路； D.灯 L2 的灯丝断了。 8.如图 8 所示的电路，开关 S 闭合时，发现 L1.L2 都不亮，用电压表逐段测量，结果是 Uab=0, Ubc=6V, 则该电路的故障可能是（ ） A.开关 S 接触不良； B.灯 L1 断路； C.灯 L2 短路； D.灯 L2 的灯丝断了。 9.如图 9 所示的电路中，若开关 S 闭合后，灯 L1.L2 均不亮。某同学用一根导线去查找电路故障，当他用导线连接 L1两端时，两灯仍不亮；用导线连接 L2 两端时，L1 亮.L2 不亮。由此可以断定（ ） A.灯 L1 断路； B.灯 L2 断路； C.灯 L1 短路； D.灯 L2 短路。 10.在图 10 所示的电路中，电源电压不变。闭合开关 S，电路正常工作...
