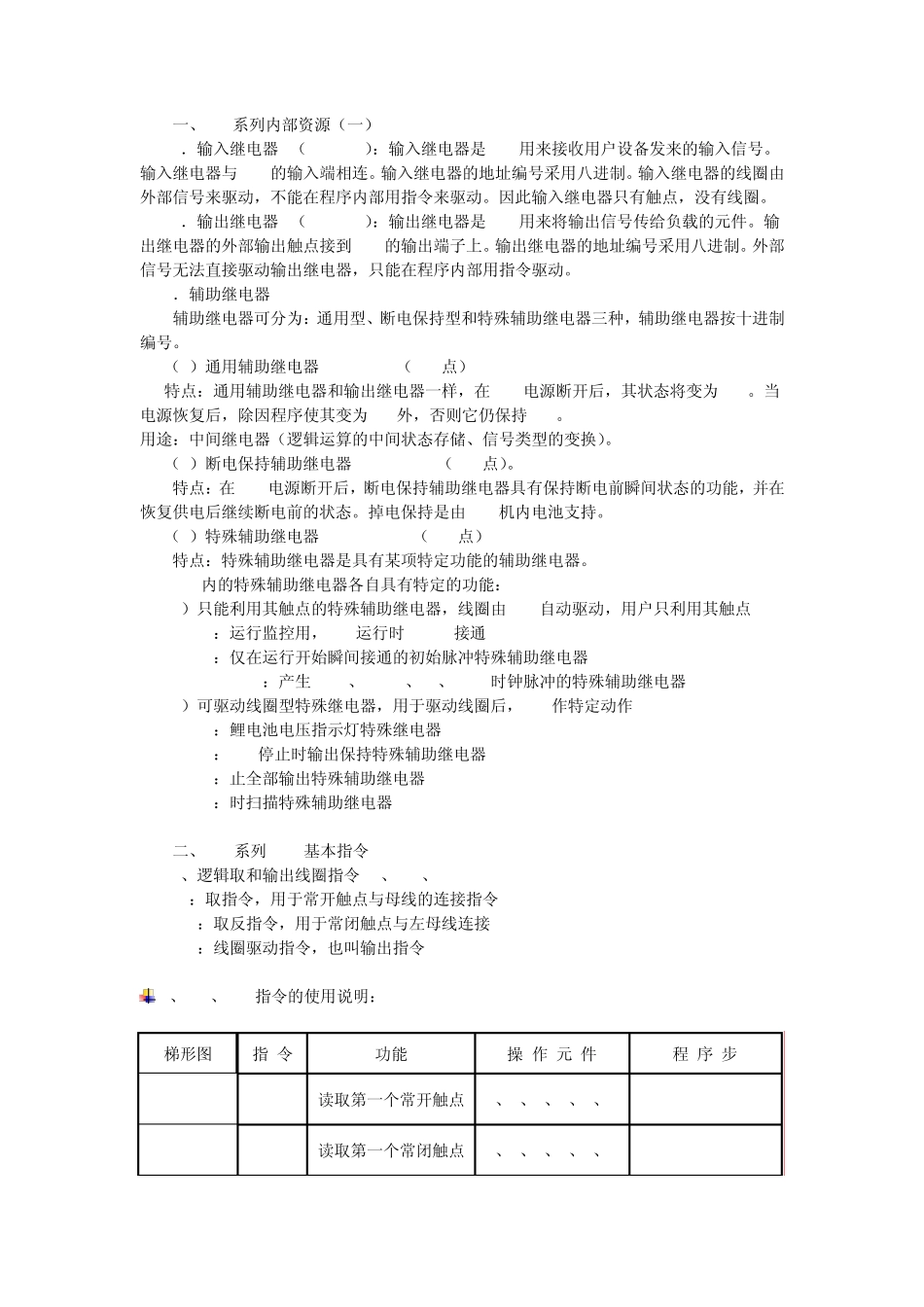

一、FX2N系列内部资源（一） 1．输入继电器 X（X0~X177）：输入继电器是 PLC用来接收用户设备发来的输入信号。输入继电器与 PLC的输入端相连。输入继电器的地址编号采用八进制。输入继电器的线圈由外部信号来驱动，不能在程序内部用指令来驱动。因此输入继电器只有触点，没有线圈。 2．输出继电器 Y（Y0~Y177）：输出继电器是 PLC用来将输出信号传给负载的元件。输出继电器的外部输出触点接到 PLC的输出端子上。输出继电器的地址编号采用八进制。外部信号无法直接驱动输出继电器，只能在程序内部用指令驱动。 3．辅助继电器 M 辅助继电器可分为：通用型、断电保持型和特殊辅助继电器三种，辅助继电器按十进制编号。 （1）通用辅助继电器 M0 ~ M499（500点） 特点：通用辅助继电器和输出继电器一样，在 PLC电源断开后，其状态将变为 OFF。当电源恢复后，除因程序使其变为 ON外，否则它仍保持 OFF。 用途：中间继电器（逻辑运算的中间状态存储、信号类型的变换）。 （2）断电保持辅助继电器 M500~M1023（524点）。 特点：在 PLC电源断开后，断电保持辅助继电器具有保持断电前瞬间状态的功能，并在恢复供电后继续断电前的状态。掉电保持是由 PLC机内电池支持。 （3）特殊辅助继电器 M8000~M8255（256点） 特点：特殊辅助继电器是具有某项特定功能的辅助继电器。 PLC内的特殊辅助继电器各自具有特定的功能： 1）只能利用其触点的特殊辅助继电器，线圈由 PLC自动驱动，用户只利用其触点 M8000：运行监控用，PLC运行时 M8000接通 M8002：仅在运行开始瞬间接通的初始脉冲特殊辅助继电器 M8011-M8014：产生 10ms、100ms、1s、1min时钟脉冲的特殊辅助继电器 2）可驱动线圈型特殊继电器，用于驱动线圈后，PLC作特定动作 M8030：鲤电池电压指示灯特殊继电器 M8033：PLC停止时输出保持特殊辅助继电器 M8034：止全部输出特殊辅助继电器 M8039：时扫描特殊辅助继电器 二、FX2系列 PLC 基本指令 1、逻辑取和输出线圈指令 LD、LDI、OUT LD：取指令，用于常开触点与母线的连接指令 LDI：取反指令，用于常闭触点与左母线连接 OUT：线圈驱动指令，也叫输出指令 LD、LDI、OUT指令的使用说明： 梯形图 指 令 功能 操 作 元 件 程 序 步 LD 读取第一个常开触点 X、Y、M、S、T、C 1 LDI 读取第一个常闭触点 X、Y、M、S、T、C 1 OUT 驱动输出线圈 Y、M、S、T、C Y、M：1；特M：2；T：3；C：3~5...
