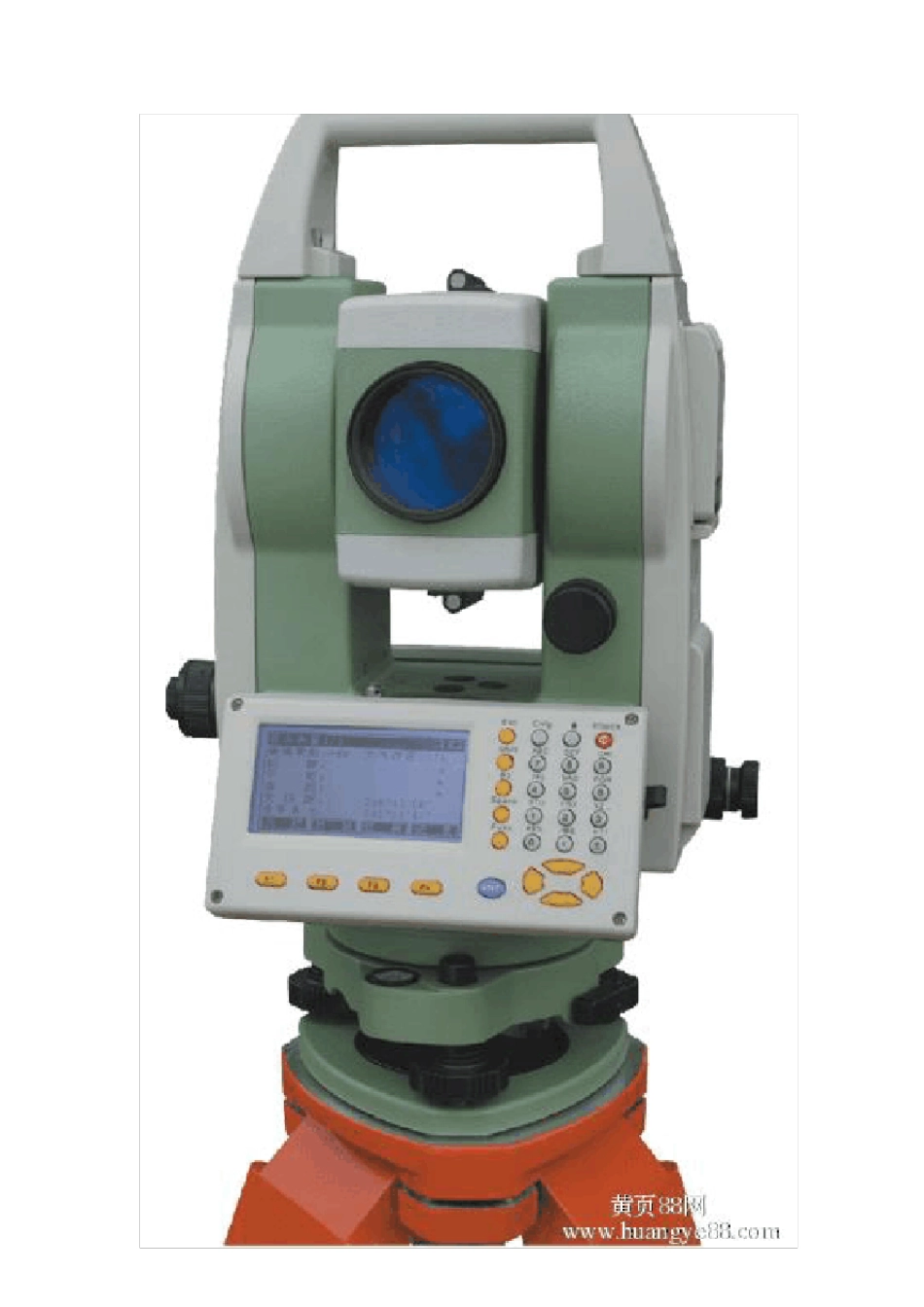

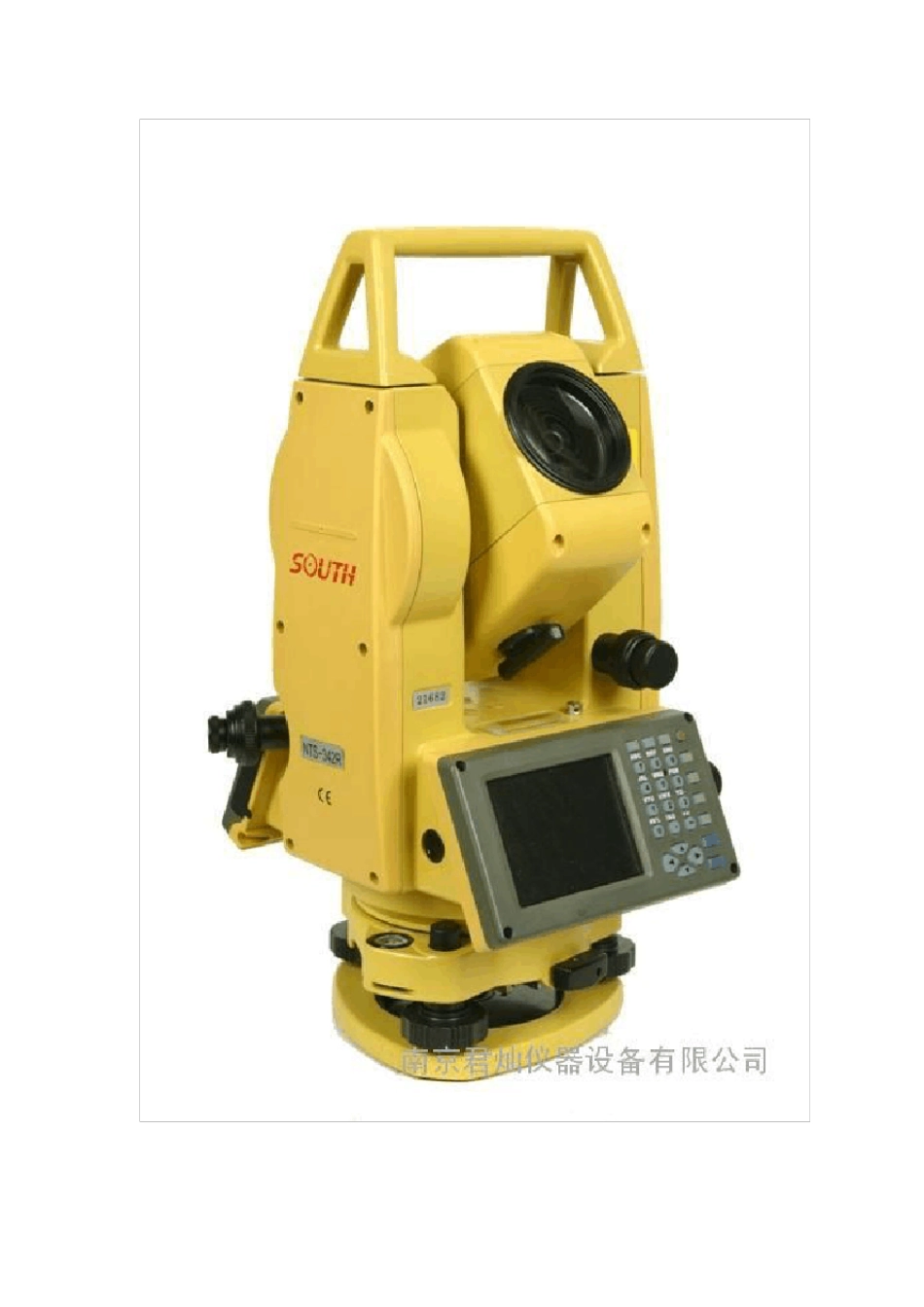

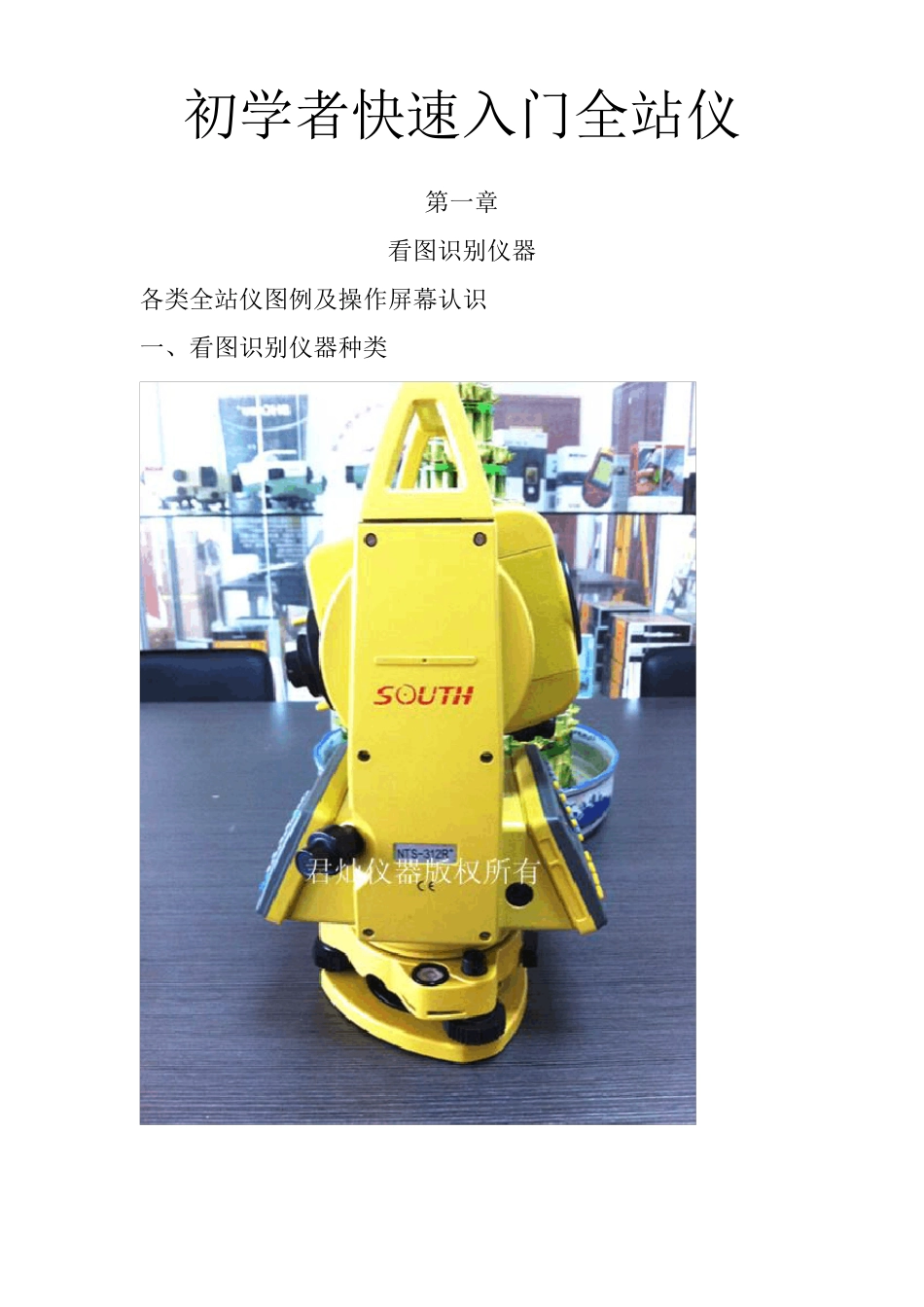

初学者快速入门全站仪 第一章 看图识别仪器 各类全站仪图例及操作屏幕认识 一、看图识别仪器种类 二、操作屏幕认识大全 三、拓普康全站仪使用教程及原理 全站仪的功：，测角、测边、测三维坐标和三维坐标放样 § 7.1 全站仪（total station）的功能介绍 全站仪主要的厂家有： 国外：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列 我国、南方、科立达等多为仿制 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、全站仪按照使用种类分类： 1、 对中方式分为：激光和光学两种、 2、 测量方式分为有棱镜和免棱镜两种 二、全站仪的功能介绍 （参照拓普康使用功能） 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时： —— 可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置 —— 测距、测坐标、放样前 。 1）棱镜常 数（PSM ）的设置。 一般 ： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气 改 正 数（ PPM ）（乘 常 数）的设置。 输 入 测量时的气 温 （ TEMP ）、气 压 （ PRESS ），或 经计 算后 ，输 入 PPM 的值 。 （1）功能：可测量平距 HD 、高差 VD 和斜 距 SD （全站仪镜点至 棱镜镜点间 高差 及斜 距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。 3、坐标测量（ coordinate measurement ） （1）功能：可测量目 标点的三维坐标（ X ， Y ， H ）。 （2）测量原理 若输入：方位角 ，测站坐标（ ， ）；测得：水平角 和平距 。则有： 方位角： 坐标： 若输入：测站 S 高程 ，测得：仪器高 i ，棱镜高 v ，平距 ，竖直角 ，则有： 高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄...
