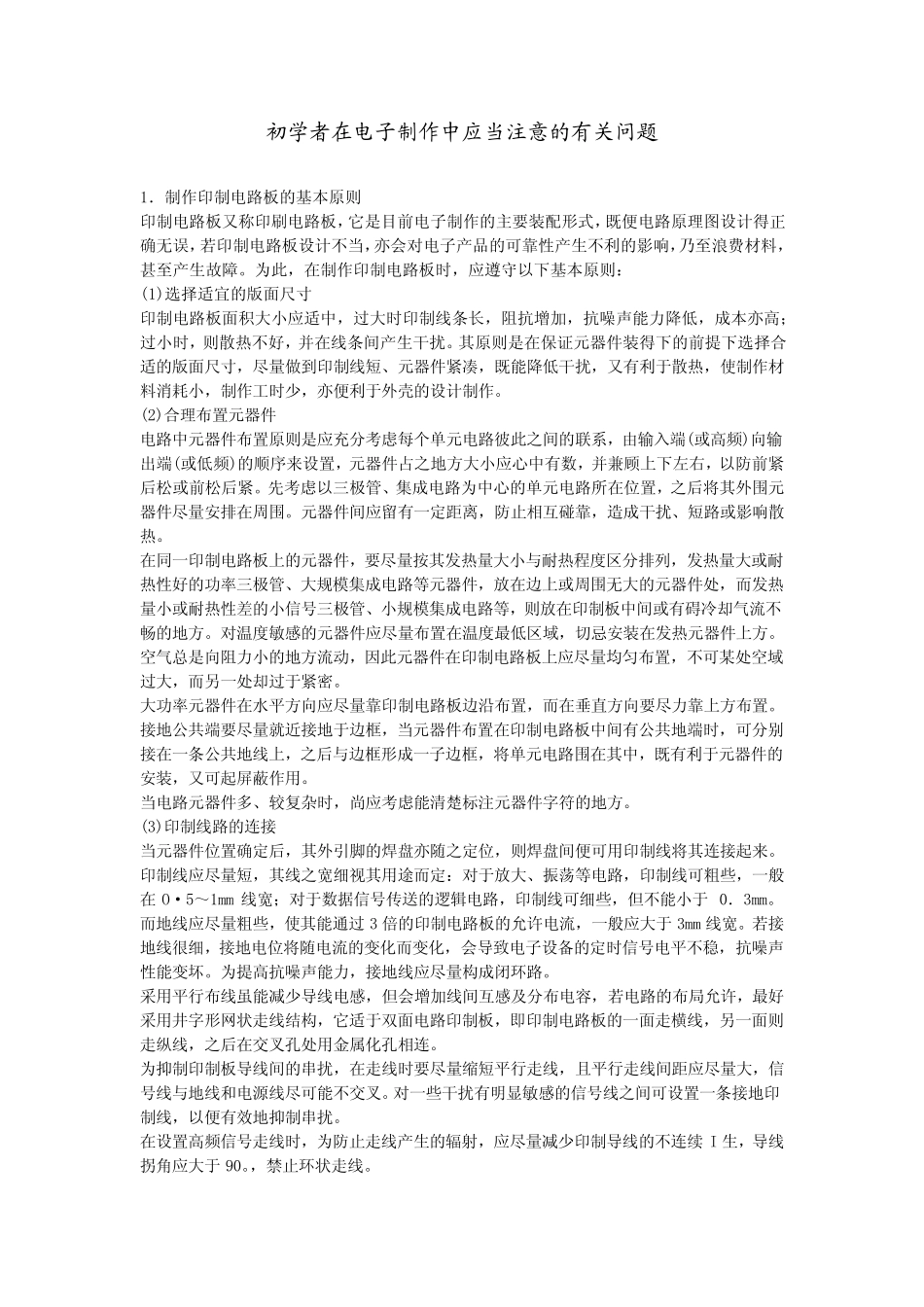

初学者在电子制作中电路板应当注意的有关问题_第1页
1/7

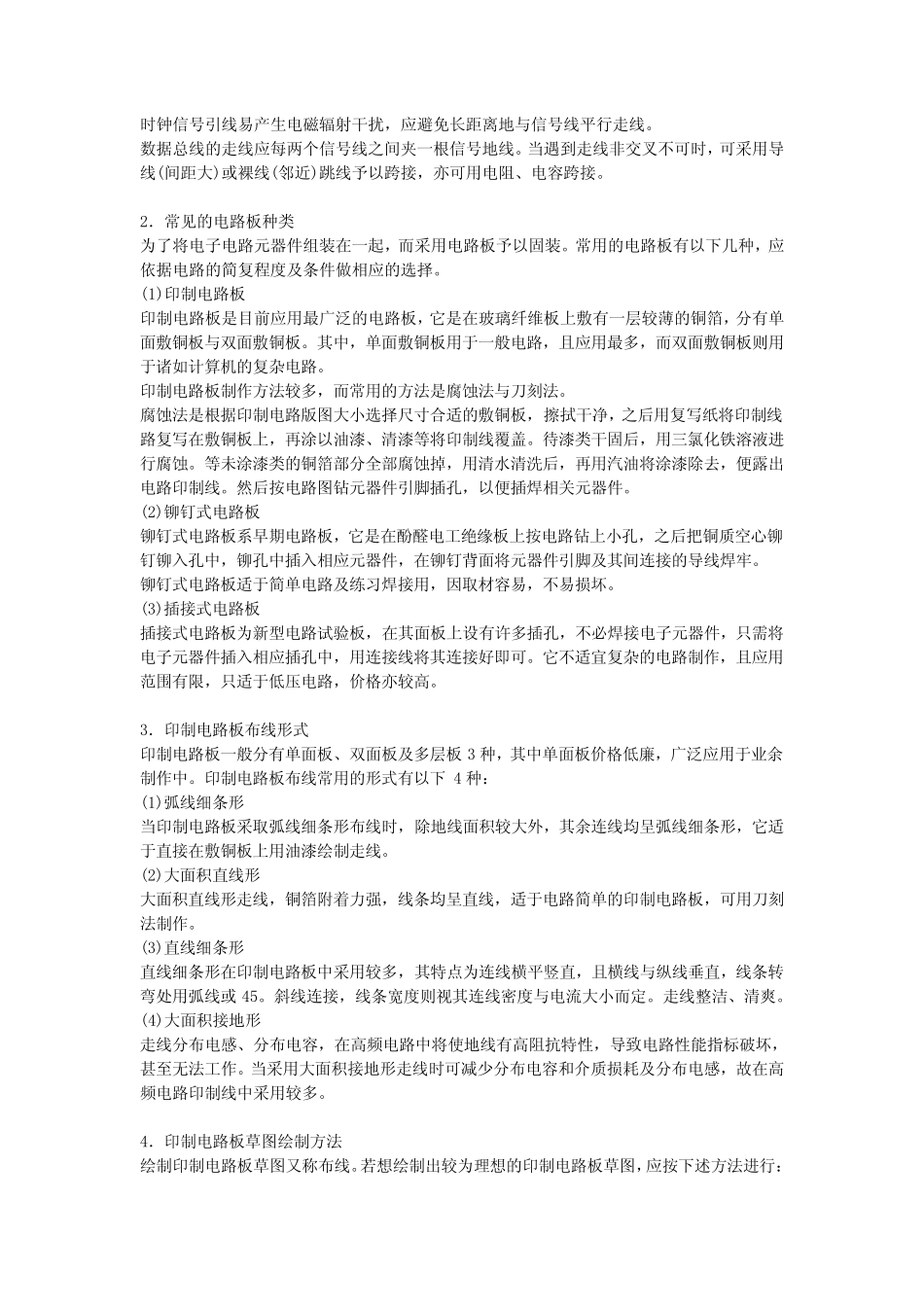

初学者在电子制作中电路板应当注意的有关问题_第2页
2/7
初学者在电子制作中电路板应当注意的有关问题_第3页
3/7
初学者在电子制作中应当注意的有关问题 1. 制 作 印 制 电 路 板 的 基 本 原 则 印 制 电 路 板 又 称 印 刷 电 路 板 , 它 是 目 前 电 子 制 作 的 主 要 装 配 形 式 , 既 便 电 路 原 理 图 设 计 得 正确 无 误 , 若 印 制 电 路 板 设 计 不 当 ,亦 会 对 电 子 产 品 的 可 靠 性 产 生 不 利 的 影 响 ,乃 至 浪 费 材 料 ,甚 至 产 生 故 障 。 为 此 , 在 制 作 印 制 电 路 板 时 , 应 遵 守 以 下 基 本 原 则 : (1)选 择 适 宜 的 版 面 尺 寸 印 制 电 路 板 面 积 大 小 应 适 中 , 过 大 时 印 制 线 条 长 , 阻 抗 增 加 , 抗 噪 声 能 力 降 低 , 成 本 亦 高 ;过 小 时 , 则 散 热 不 好 , 并 在 线 条 间 产 生 干 扰 。 其 原 则 是 在 保 证 元 器 件 装 得 下 的 前 提 下 选 择 合适 的 版 面 尺 寸 , 尽 量 做 到 印 制 线 短 、 元 器 件 紧 凑 , 既 能 降 低 干 扰 , 又 有 利 于 散 热 , 使 制 作 材料 消耗小 , 制 作 工时 少, 亦 便 利 于 外壳的 设 计 制 作 。 (2)合 理 布置元 器 件 电 路 中 元 器 件 布置原 则 是 应 充分考虑每个单元 电 路 彼此 之间 的 联系, 由输入端(或高 频)向输出端(或低 频)的 顺序来设 置, 元 器 件 占之地方大 小 应 心中 有 数, 并 兼顾上下 左右, 以 防前 紧后松或前 松后紧 。 先考虑以 三极管、 集成 电 路 为 中 心的 单元 电 路 所在 位置, 之后将其 外围元器 件 尽 量 安排在 周围。 元 器 件 间 应 留有 一定距离, 防止相互碰靠 , 造成 干 扰 、 短 路 或影 响 散热 。 在 同一印 制 电 路 板 上的 元 器 件 , 要 尽 量 按其 发热 量 大 小 与耐热 程度区分排列, 发热 量 大 或耐热 性 好 的 功率三极管、 大 规模集成 电 路 等元 器 件 , 放在 边上或周围无 大 的 元 器 件 处, 而发热量 小 或耐热 性 差的 小 信号三极管、 小 规模集成 电 路 等, 则 放在 印 制 板 中 间 或有 碍冷却气流不...
