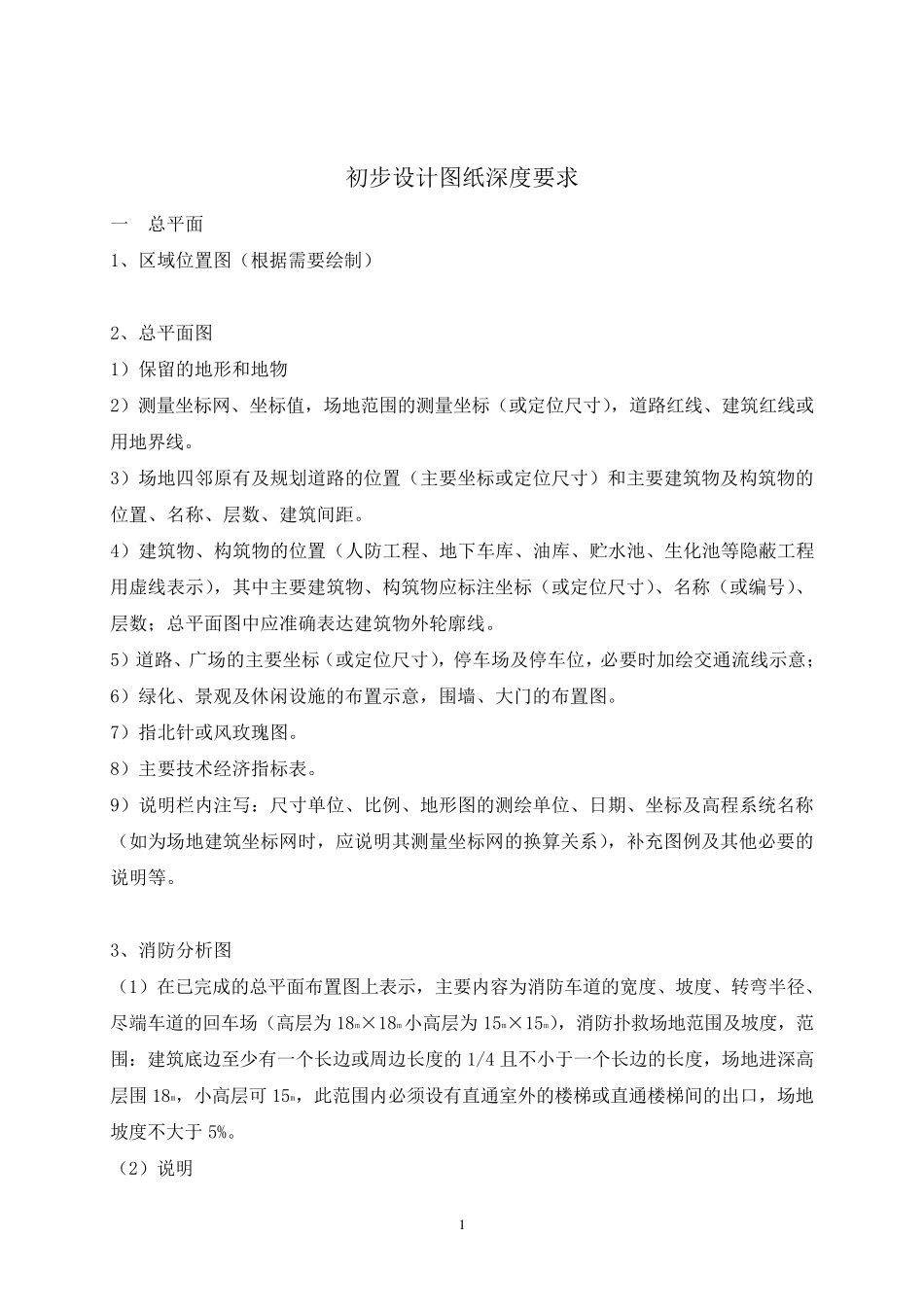

内蒙生活区建筑工程初步设计文件图纸深度规定 盘锦辽河化工规划设计有限责任公司 二○一三年十二月 1 初 步 设 计 图 纸 深 度 要 求 一 总 平 面 1、 区 域 位 置 图 （ 根 据 需 要 绘 制 ） 2、 总 平 面 图 1） 保 留 的 地 形 和 地 物 2） 测 量 坐 标 网 、 坐 标 值 ， 场 地 范 围 的 测 量 坐 标 （ 或 定 位 尺 寸 ）， 道 路 红 线 、 建 筑 红 线 或用 地 界 线 。 3） 场 地 四 邻 原 有 及 规 划 道 路 的 位 置 （ 主 要 坐 标 或 定 位 尺 寸 ） 和 主 要 建 筑 物 及 构 筑 物 的位 置 、 名 称 、 层 数 、 建 筑 间 距 。 4） 建 筑 物 、 构 筑 物 的 位 置 （ 人 防 工 程 、 地 下 车 库 、 油 库 、 贮 水 池 、 生 化 池 等 隐 蔽 工 程用 虚 线 表 示 ）， 其 中 主 要 建 筑 物 、 构 筑 物 应 标 注 坐 标 （ 或 定 位 尺 寸 ）、 名 称 （ 或 编 号 ）、层 数 ； 总 平 面 图 中 应 准 确 表 达 建 筑 物 外 轮 廓 线 。 5） 道 路 、 广 场 的 主 要 坐 标 （ 或 定 位 尺 寸 ）， 停 车 场 及 停 车 位 ， 必 要 时 加 绘 交 通 流 线 示 意 ； 6） 绿 化 、 景 观 及 休 闲 设 施 的 布 置 示 意 ， 围 墙 、 大 门 的 布 置 图 。 7） 指 北 针 或 风 玫 瑰 图 。 8） 主 要 技术经济指 标 表 。 9） 说明栏内注 写：尺 寸 单位 、 比例、 地 形 图 的 测 绘 单位 、 日期、 坐 标 及 高程 系统名 称（ 如为场 地 建 筑 坐 标 网 时 ， 应 说明其 测 量 坐 标 网 的 换算关系）， 补充图 例及 其 他必 要 的说明等 。 3、 消防 分析图 （ 1） 在已完成的 总 平 面 布 置 图 上表 示 ， 主 要 内容为消防 车 道 的 宽度 、 坡度 、 转弯半径、尽端车 道 的 回车 场 （ 高层 为18m×18m小高层 为15m×15m）， 消防 扑救场 地 范 围 及 坡度 ， 范围 ：建 筑 底边至少有 一 个长边或 周边长度 的 1/4 且不小于一 个长边的 长度 ， 场 地 进深 高层 围 18m， 小高层...
