初步设计收口报告

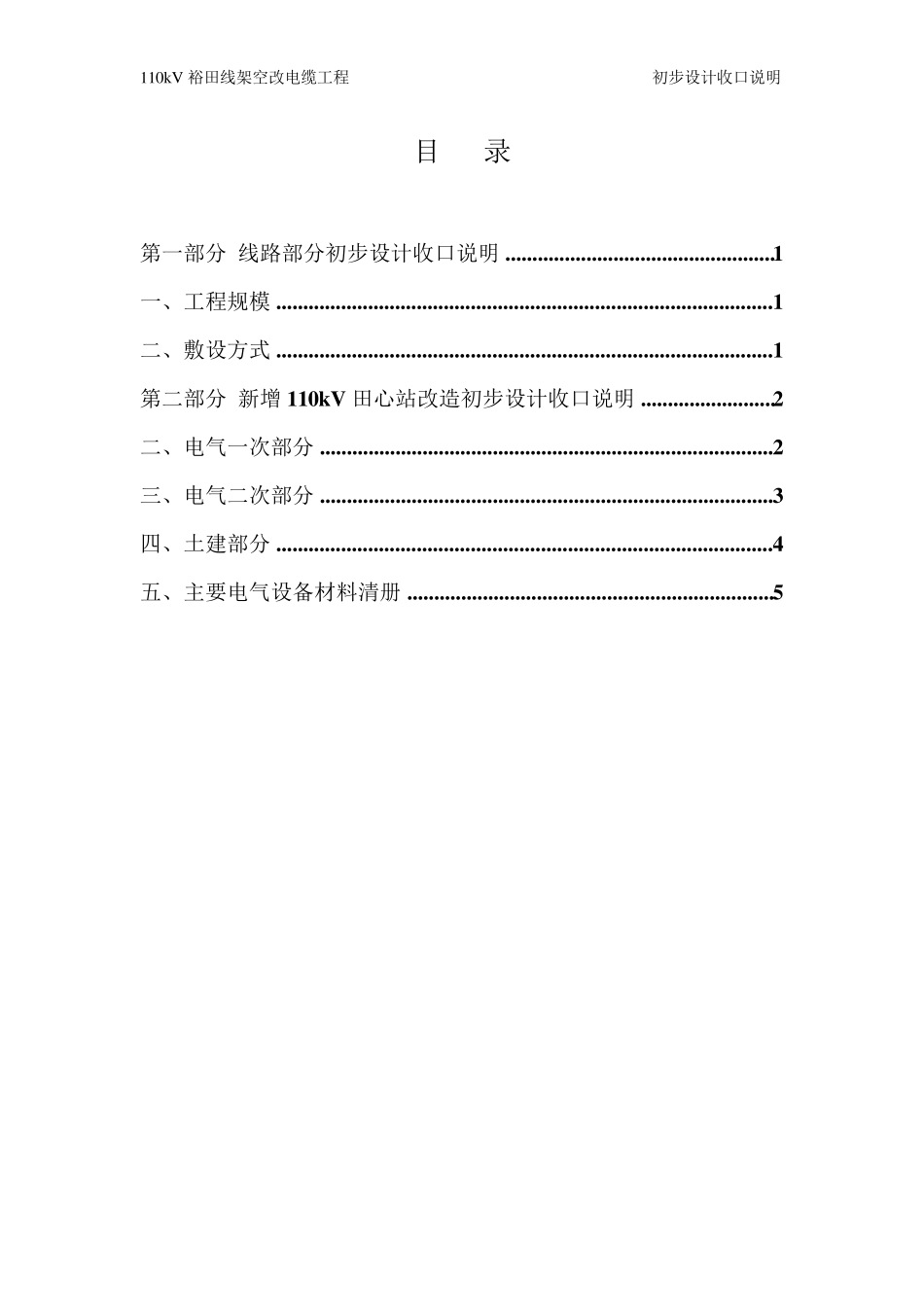

国家综合甲级 证书号: A 144004317 110kV 裕田线架空改电缆工程 初步设计收口报告 44-SA07041C-A01A 广东省电力设计研究院 2011 年 1 月 广州 批 准：杨继国 审 核：吴永波 刘清菊 舒岳水 张 杰 刘作林 校 核：朱源源 熊 毅 黄冬梅 崔金彪 洪 斌 编 写：曹 政 何永安 郝占宾 蒋 宁 张 伟 110kV 裕田线架空改电缆工程 初步设计收口说明 目 录 第一部分 线路部分初步设计收口说明 .................................................. 1 一、工程规模 ............................................................................................ 1 二、敷设方式 ............................................................................................ 1 第二部分 新增 110kV 田心站改造初步设计收口说明 ......................... 2 二、电气一次部分 .................................................................................... 2 三、电气二次部分 .................................................................................... 3 四、土建部分 ............................................................................................ 4 五、主要电气设备材料清册 .................................................................... 5 110kV 裕田线架空改电缆工程 初步设计收口说明 1 / 5 第一部分 线路部分初步设计收口说明一、工程规模本工程电缆部分设计范围是自 110 kV 裕田甲线21#至 110kV 田心变电站止，双回路电缆路径长约 2.3km ((其中 1.2km 与浦田线单回线路3 回同沟敷设)；自 110 kV 浦田线5#至 110kV 田心变电站止，单回路电缆路径长约 1.3km (其中 1.2km 与裕田线双回线路3 回同沟敷设)； 二、敷设方式三回路电缆线路长 1200m ，其中：电缆沟敷设450m (混泥土)，电缆顶管 220m ，埋管 500m ，电缆桥架30m 敷设保护管。三回路保护管 12 根。单回路段：110 kV 浦田线上山电缆槽盒敷设100m 。双回路电缆线路长 1100m ，其中：双回路顶管 520m ，双回路电缆槽盒敷设370m ，埋管 150m ，电缆桥架60m ，敷设保护管。双回路保护管8 根。 110kV 裕田线架空改电缆工程 初步设计收口说明 2 / 5 第二部分 新增110kV 田心站改造初步设计收...
