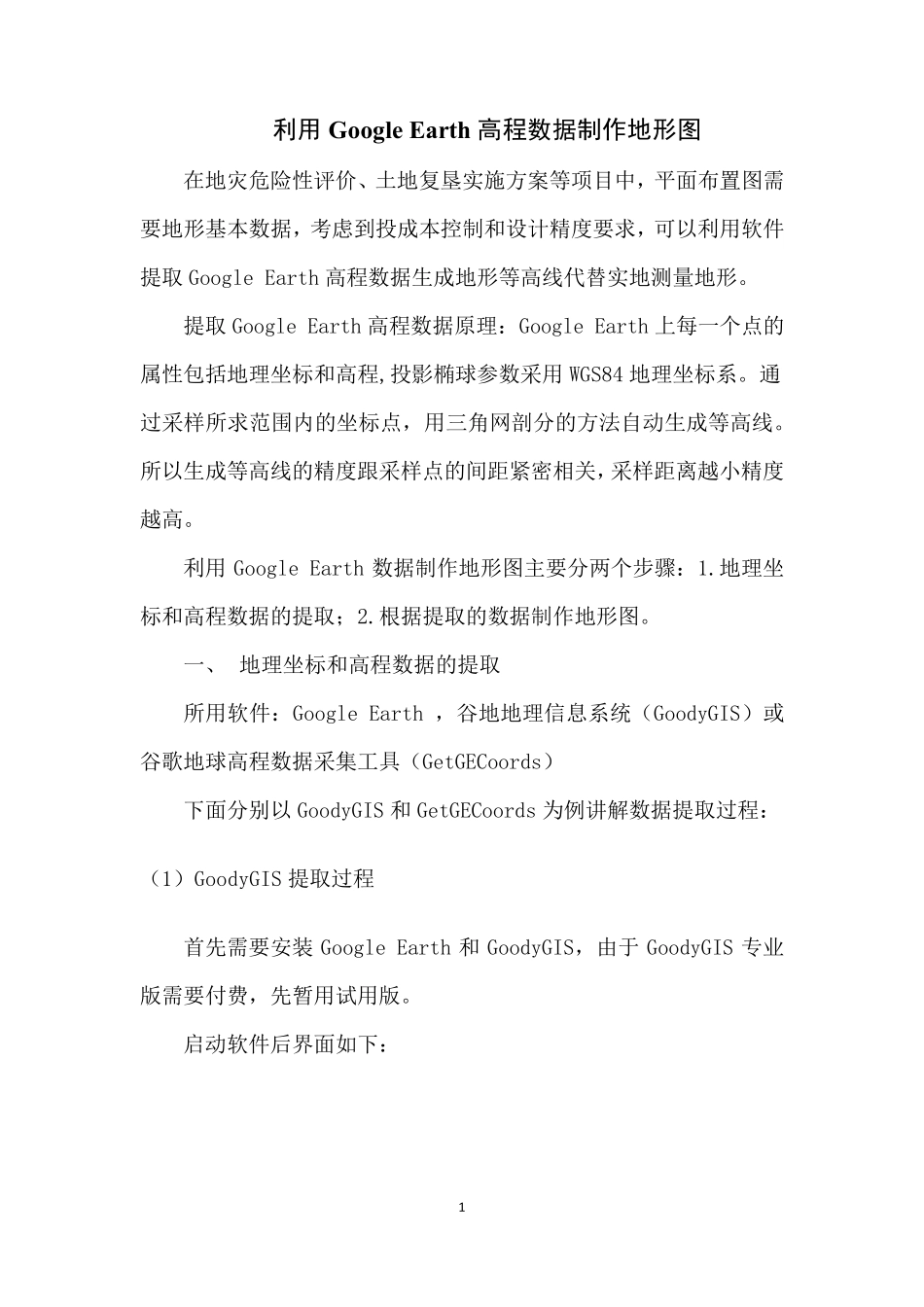

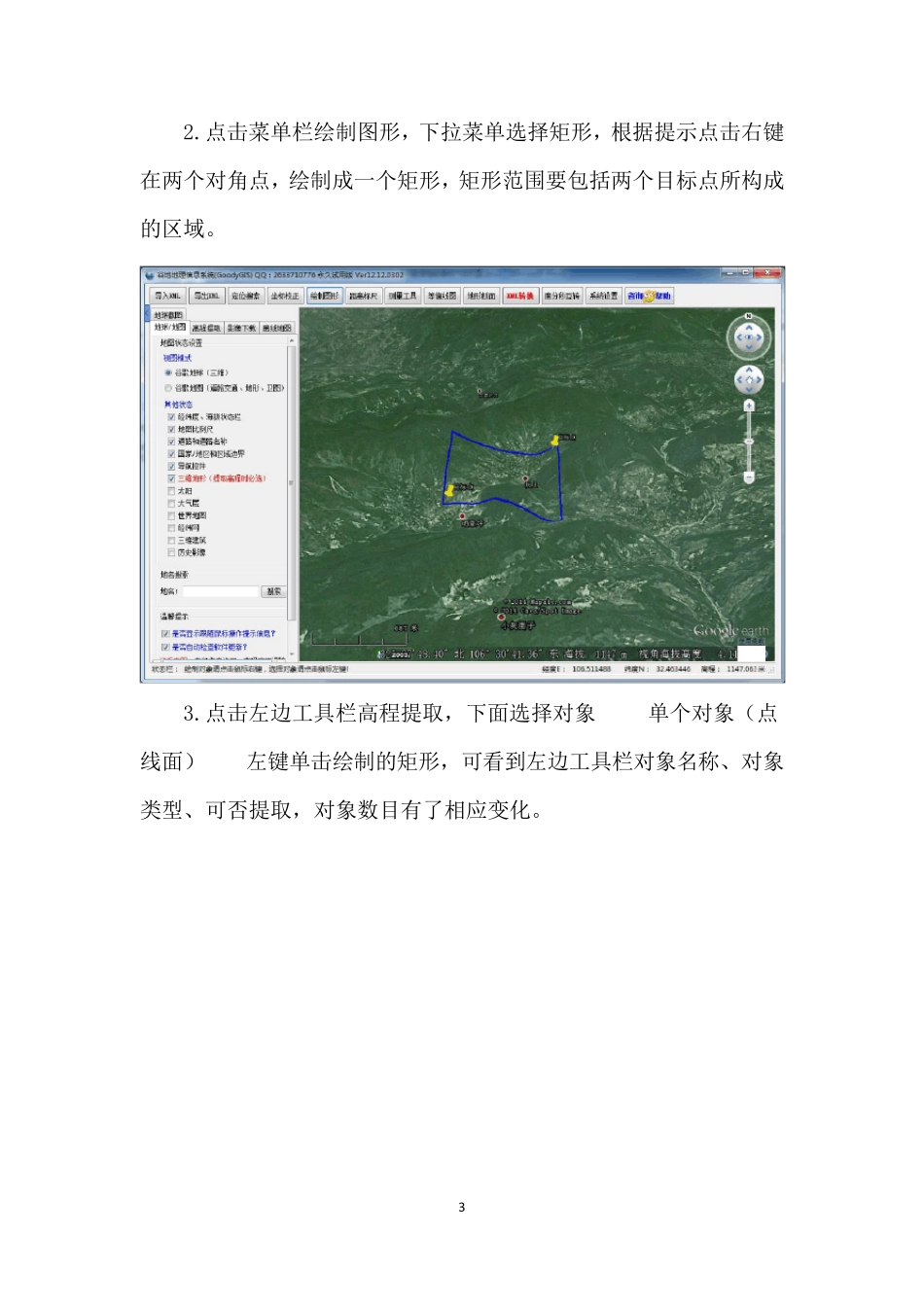

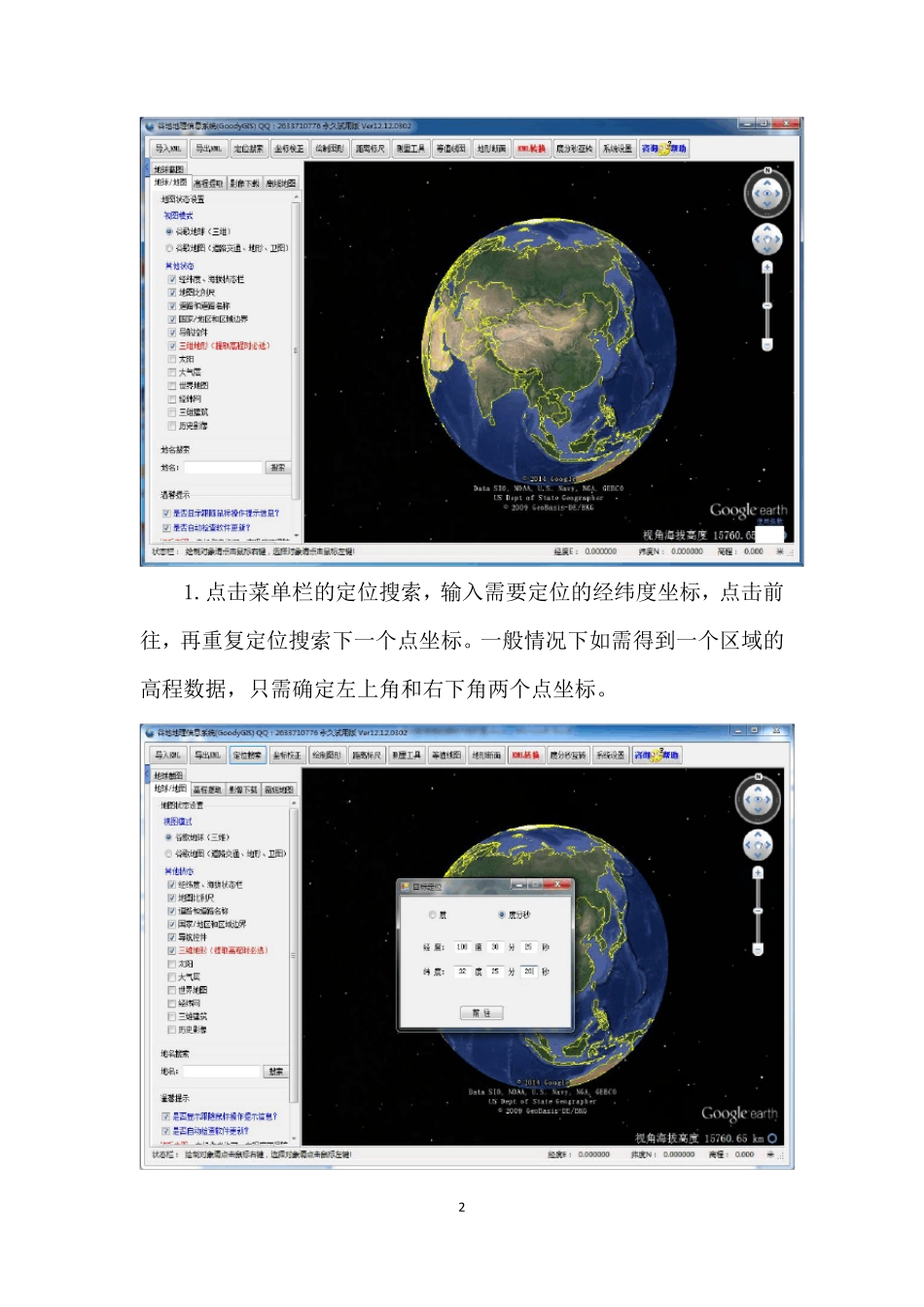

1 利用Google Earth 高程数据制作地形图 在地灾危险性评价、土地复垦实施方案等项目中,平面布置图需要地形基本数据,考虑到投成本控制和设计精度要求,可以利用软件提取 Google Earth 高程数据生成地形等高线代替实地测量地形。 提取 Google Earth 高程数据原理:Google Earth 上每一个点的属性包括地理坐标和高程,投影椭球参数采用 WGS84 地理坐标系。通过采样所求范围内的坐标点,用三角网剖分的方法自动生成等高线。所以生成等高线的精度跟采样点的间距紧密相关,采样距离越小精度越高。 利用 Google Earth 数据制作地形图主要分两个步骤:1.地理坐标和高程数据的提取;2.根据提取的数据制作地形图。 一、 地理坐标和高程数据的提取 所用软件:Google Earth ,谷地地理信息系统(GoodyGIS)或谷歌地球高程数据采集工具(GetGECoords) 下面分别以 GoodyGIS 和 GetGECoords 为例讲解数据提取过程: (1)GoodyGIS 提取过程 首先需要安装 Google Earth 和 GoodyGIS,由于 GoodyGIS 专业版需要付费,先暂用试用版。 启动软件后界面如下: 2 1.点击菜单栏的定位搜索,输入需要定位的经纬度坐标,点击前往,再重复定位搜索下一个点坐标。一般情况下如需得到一个区域的高程数据,只需确定左上角和右下角两个点坐标。 3 2.点击菜单栏绘制图形,下拉菜单选择矩形,根据提示点击右键在两个对角点,绘制成一个矩形,矩形范围要包括两个目标点所构成的区域。 3.点击左边工具栏高程提取,下面选择对象 单个对象(点线面) 左键单击绘制的矩形,可看到左边工具栏对象名称、对象类型、可否提取,对象数目有了相应变化。 4 4.点击左边工具栏高程数据提取,试用版采样点间距最小只能为60 米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。 5 5.提取的数据文件格式为.csv,用Excel 打开后,只保留经度、纬度和高程 3 列数据,然后保存为.txt 的文本文档。 6 (2)GetGECoords 提取过程 1.直接运行GetGECoords 内存补丁.exe 文件,界面如下: 2.点击左边工具栏帮助关于输入任意注册码,完成注册。 7 3.点击左边工具栏设置输入所需点的中心纬度、中心经度和视场范围,确定后右边地图窗口自动搜索至该点点击下一步刷新,软件自动更新 GE 地图中心子午线和投影带中心子午线点击确定后,设置自动采样间距,刷新点击自动采集点。 8 3.采集完成后点击文件导出数据确定,...
