利用Google_Earth高程数据制作地形图

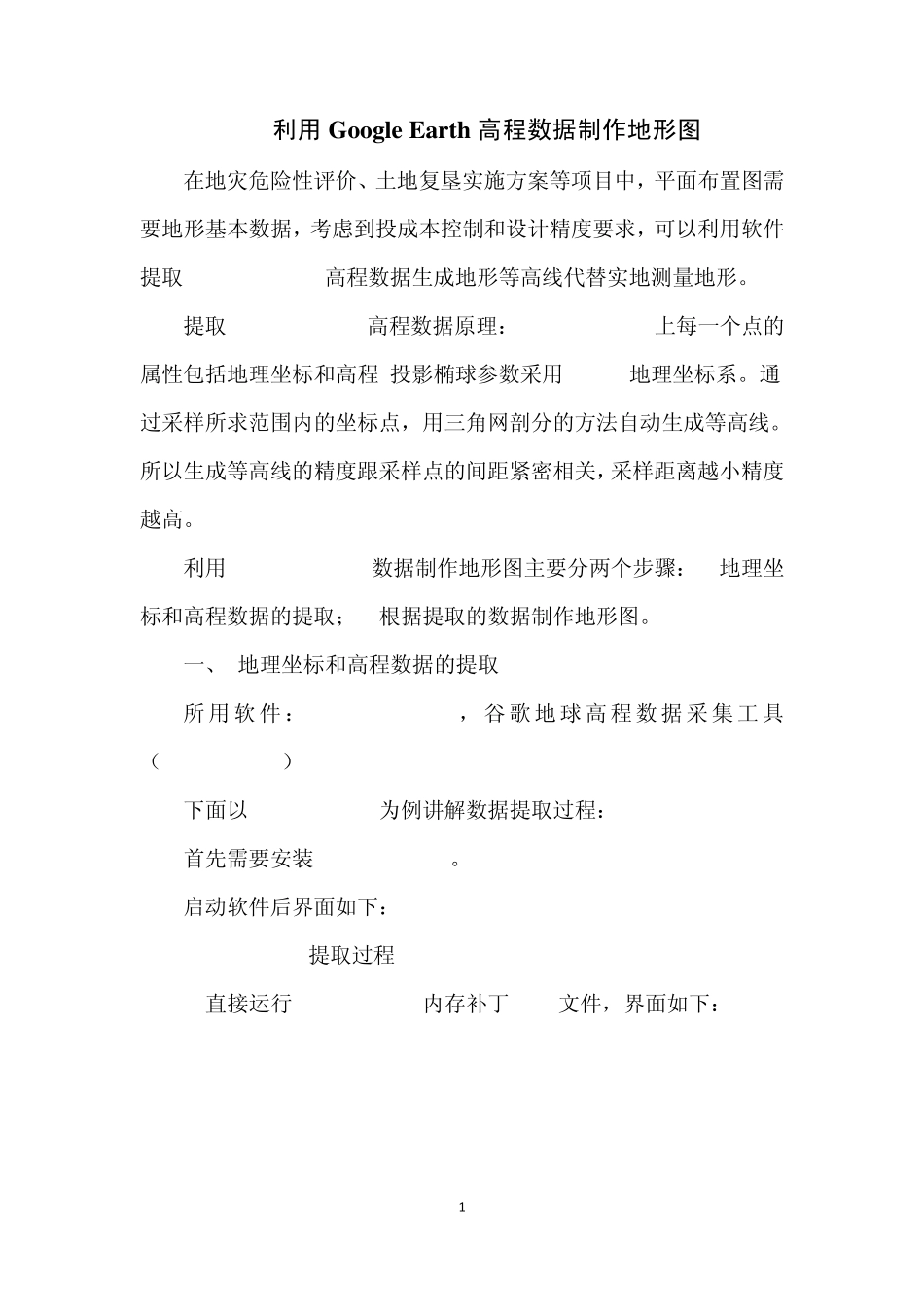

利用Google_Earth高程数据制作地形图_第1页
1/13

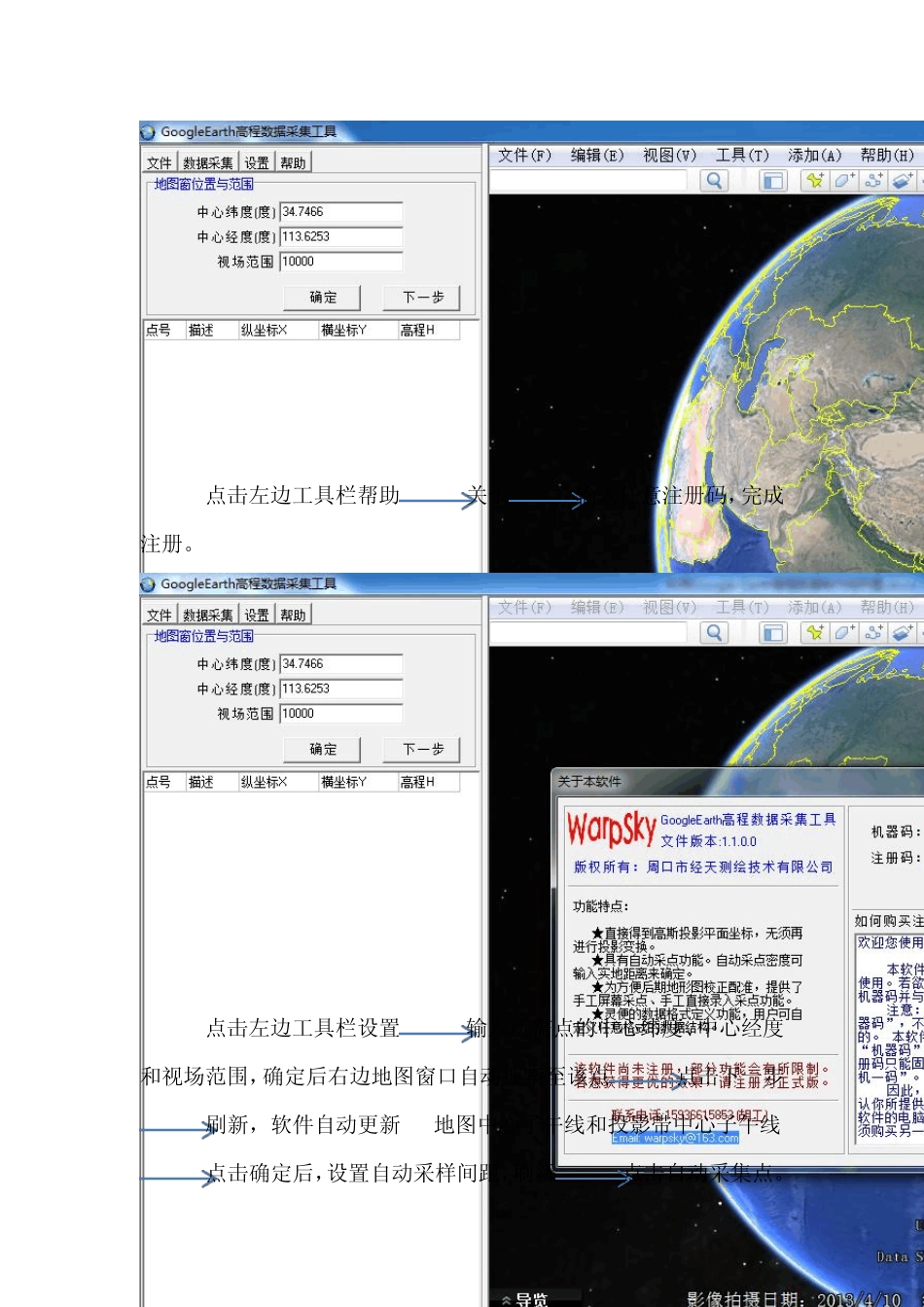

利用Google_Earth高程数据制作地形图_第2页
2/13

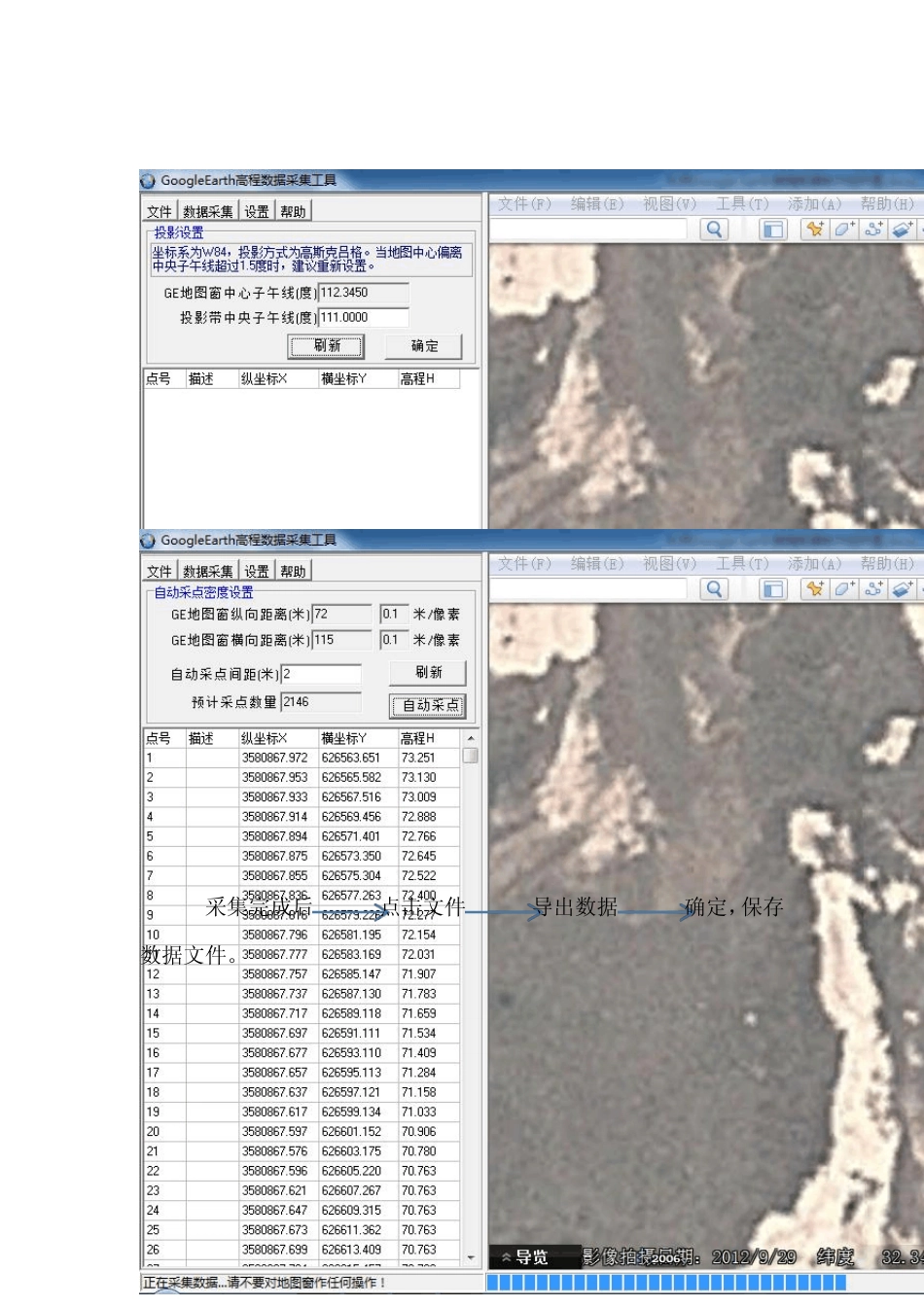

利用Google_Earth高程数据制作地形图_第3页
3/13
1 利用Google Earth 高程数据制作地形图 在地灾危险性评价、土地复垦实施方案等项目中,平面布置图需要地形基本数据,考虑到投成本控制和设计精度要求,可以利用软件提取 Google Earth高程数据生成地形等高线代替实地测量地形。 提取 Google Earth高程数据原理:Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用 WGS84地理坐标系。通过采样所求范围内的坐标点,用三角网剖分的方法自动生成等高线。所以生成等高线的精度跟采样点的间距紧密相关,采样距离越小精度越高。 利用 Google Earth数据制作地形图主要分两个步骤:1.地理坐标和高程数据的提取;2.根据提取的数据制作地形图。 一、 地理坐标和高程数据的提取 所 用 软 件 : Google Earth , 谷 歌 地球 高 程 数 据 采 集 工 具(GetGECoords) 下面以 GetGECoords为例讲解数据提取过程: 首先需要安装 Google Earth。 启动软件后界面如下: GetGECoords提取过程 1.直接运行 GetGECoords内存补丁.exe文件,界面如下: 2 2.点击左边工具栏帮助关于输入任意注册码,完成注册。 3.点击左边工具栏设置输入所需点的中心纬度、中心经度和视场范围,确定后右边地图窗口自动搜索至该点点击下一步刷新,软件自动更新 GE地图中心子午线和投影带中心子午线点击确定后,设置自动采样间距,刷新点击自动采集点。 3 3.采集完成后点击文件导出数据确定,保存数据文件。 4 5 二、 根据提取的数据制作地形图 所用软件:南方 CCAS 1.打开南方 CCAS,选择绘图处理主菜单点击改变当前图形比例尺,在下边命令行输入成图比例尺,如 1000,1:1000比例尺 2. 展高程点,在绘图处理菜单下点击展高程点。 6 3.找到高程点展点文件的路径后,选中窗口中的展点文件,点击打开,然后输入高程注记的距离,如0.5后回车,展点完成,见图3、图4。 图3 图4 7 4.用多线段把所有高程点范围圈住,见图5 图5 5.打开等高线菜单,点击建立DTM菜单。 图6 6. 建立DTM窗口中选择有“图面高程点生成”确定,生成 DTM 8 三角网,见图7、图8。 图7 图8 7.在等高线菜单下选择绘制等高线,见图9。 9 图9 8.在等高线菜单下,选择“删三角网”。 图10 10 9. 至此等高线生成完毕。保存文件后套合影像图,描绘道路,水系,居民地等地物要素,即可完成DLG地形图的编辑工作。 1 1 三、 实例对比分析 现以华蓥第二批工矿废弃地复垦实施方...
