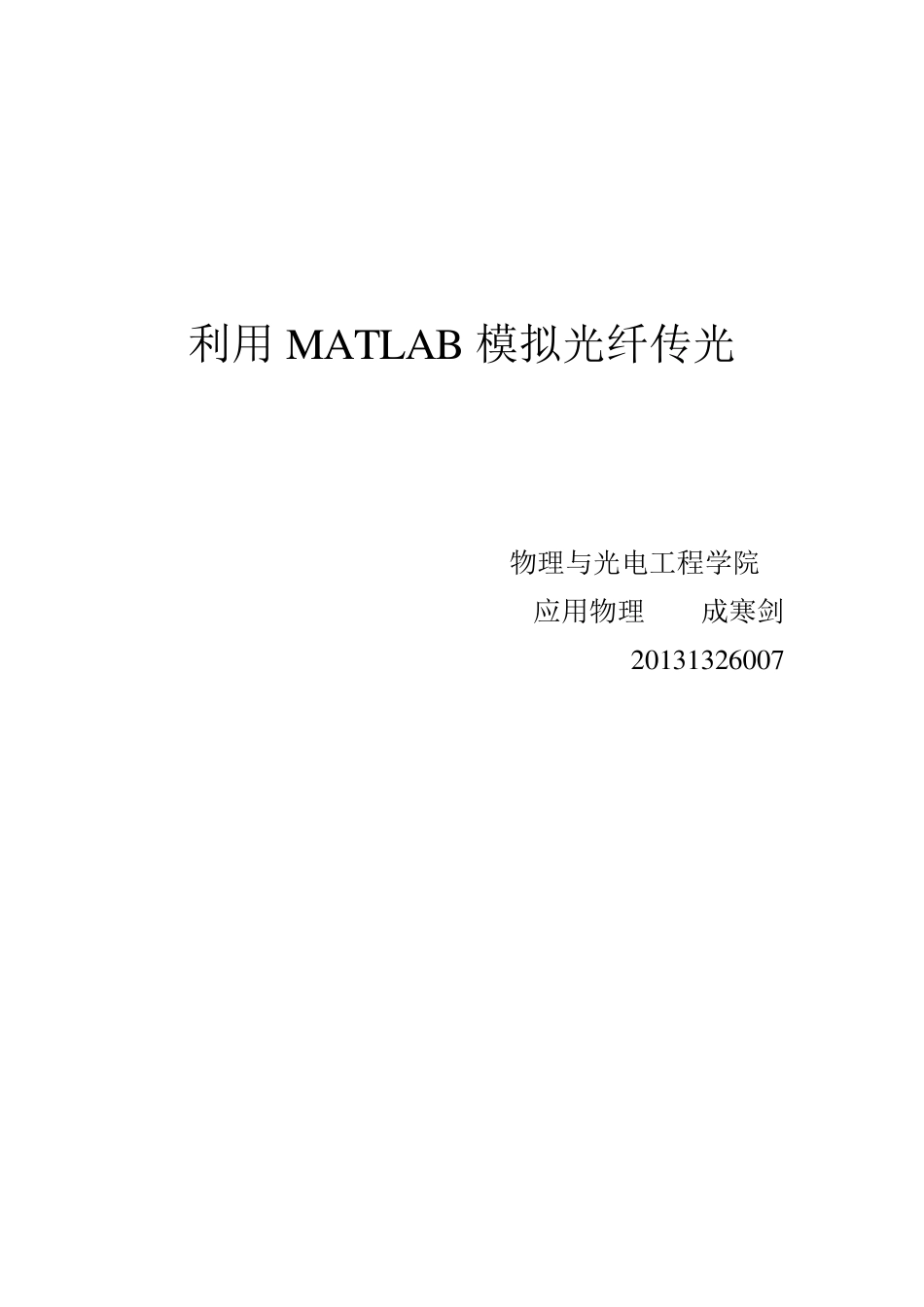

利用MATLAB模拟光纤传光

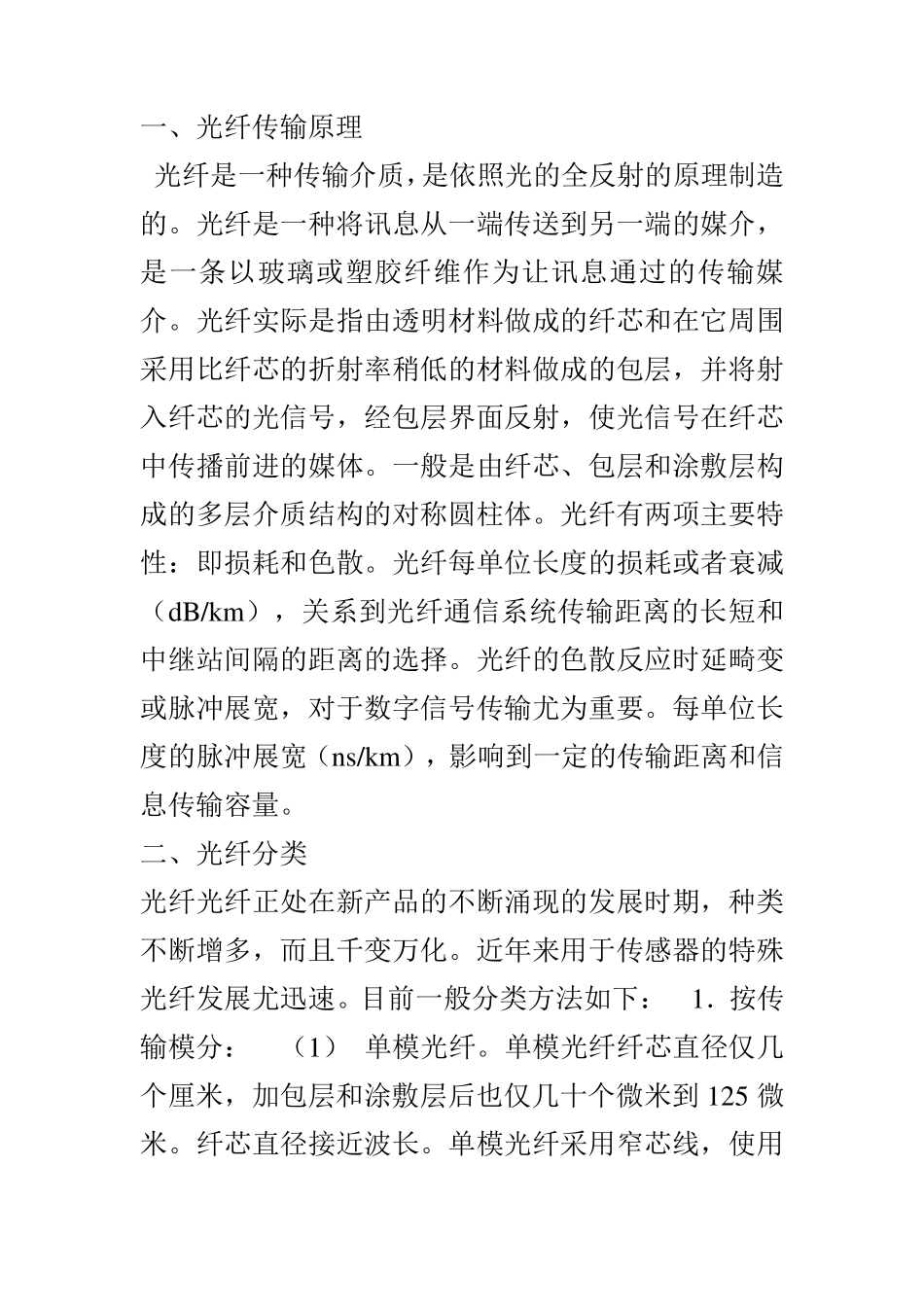

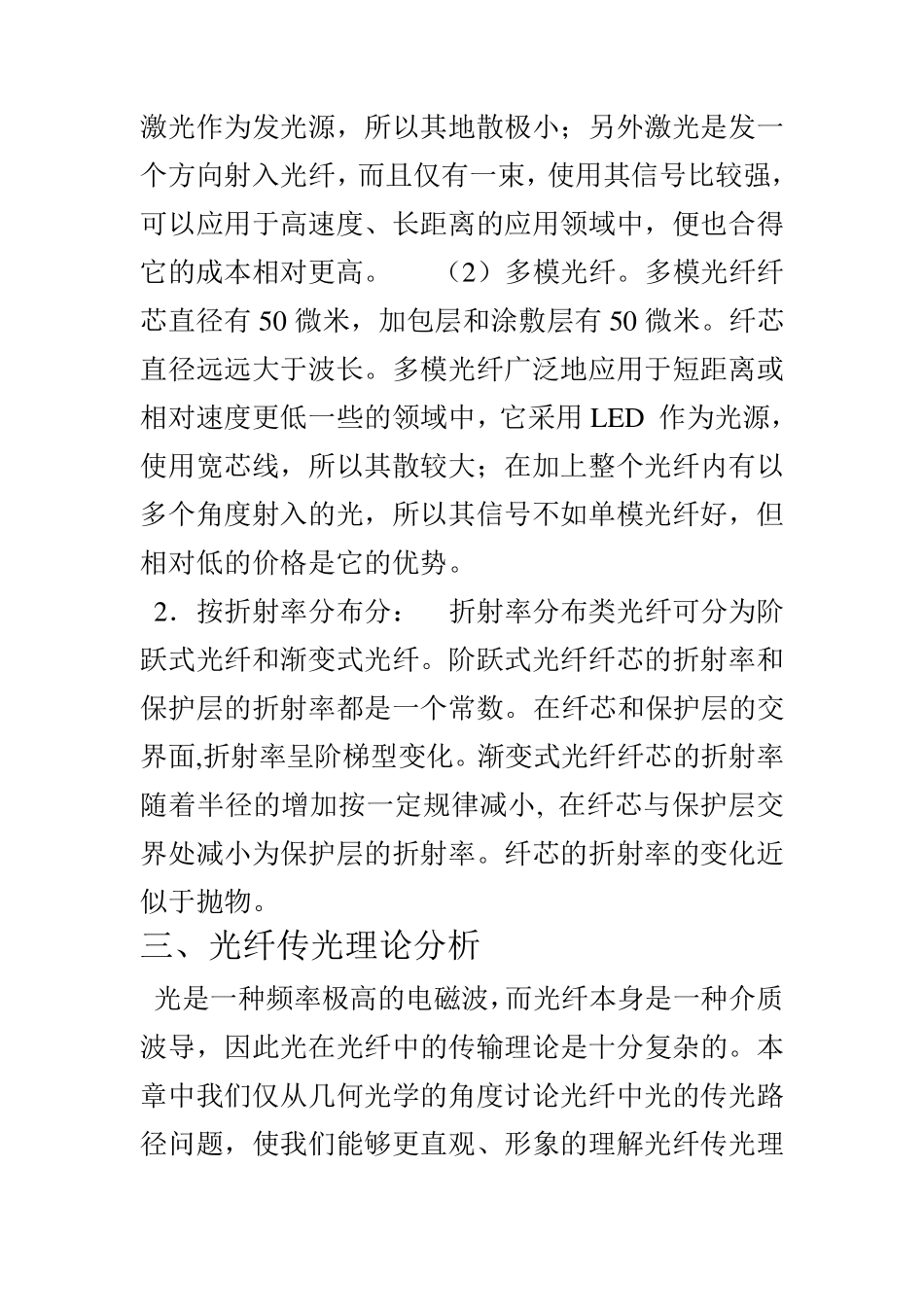

利用MATLAB 模拟光纤传光 物理与光电工程学院 应用物理 成寒剑 20131326007 一、光纤传输原理 光纤是一种传输介质，是依照光的全反射的原理制造的。光纤是一种将讯息从一端传送到另一端的媒介，是一条以玻璃或塑胶纤维作为让讯息通过的传输媒介。光纤实际是指由透明材料做成的纤芯和在它周围采用比纤芯的折射率稍低的材料做成的包层，并将射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进的媒体。一般是由纤芯、包层和涂敷层构成的多层介质结构的对称圆柱体。光纤有两项主要特性：即损耗和色散。光纤每单位长度的损耗或者衰减（dB/km），关系到光纤通信系统传输距离的长短和中继站间隔的距离的选择。光纤的色散反应时延畸变或脉冲展宽，对于数字信号传输尤为重要。每单位长度的脉冲展宽（ns/km），影响到一定的传输距离和信息传输容量。 二、光纤分类 光纤光纤正处在新产品的不断涌现的发展时期，种类不断增多，而且千变万化。近年来用于传感器的特殊光纤发展尤迅速。目前一般分类方法如下： 1．按传输模分： （1） 单模光纤。单模光纤纤芯直径仅几个厘米，加包层和涂敷层后也仅几十个微米到 125 微米。纤芯直径接近波长。单模光纤采用窄芯线，使用激光作为发光源，所以其地散极小；另外激光是发一个方向射入光纤，而且仅有一束，使用其信号比较强，可以应用于高速度、长距离的应用领域中，便也合得它的成本相对更高。 （2）多模光纤。多模光纤纤芯直径有50 微米，加包层和涂敷层有50 微米。纤芯直径远远大于波长。多模光纤广泛地应用于短距离或相对速度更低一些的领域中，它采用LED 作为光源，使用宽芯线，所以其散较大；在加上整个光纤内有以多个角度射入的光，所以其信号不如单模光纤好，但相对低的价格是它的优势。 2．按折射率分布分： 折射率分布类光纤可分为阶跃式光纤和渐变式光纤。阶跃式光纤纤芯的折射率和保护层的折射率都是一个常数。 在纤芯和保护层的交界面,折射率呈阶梯型变化。渐变式光纤纤芯的折射率随着半径的增加按一定规律减小, 在纤芯与保护层交界处减小为保护层的折射率。纤芯的折射率的变化近似于抛物。 三、光纤传光理论分析 光是一种频率极高的电磁波，而光纤本身是一种介质波导，因此光在光纤中的传输理论是十分复杂的。本章中我们仅从几何光学的角度讨论光纤中光的传光路径问题，使我们能够更直观、形象的理解光纤传光理论。对于多模光纤而言，由于其几何尺寸远远大于光波波长，所...
