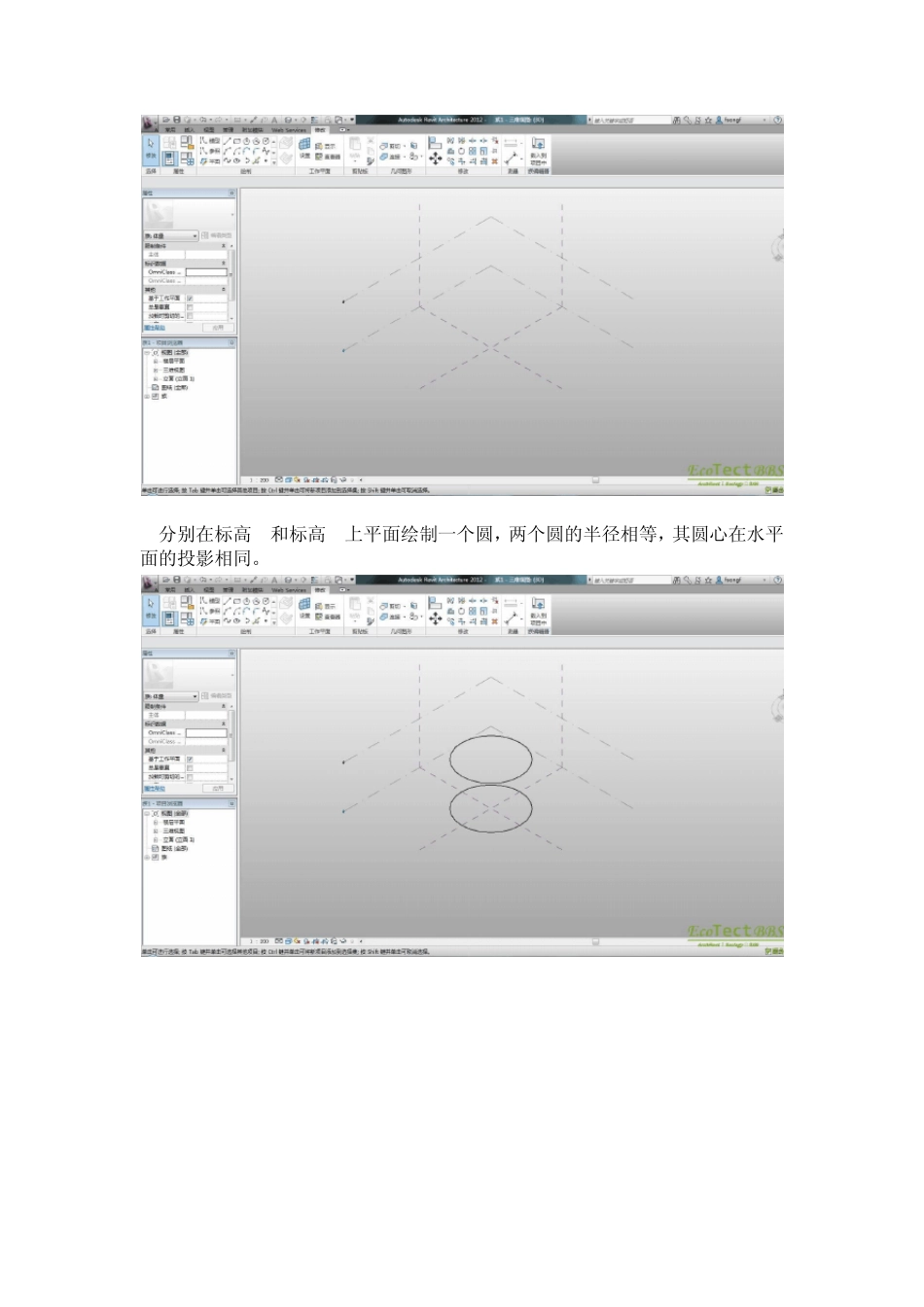

利用Revit概念体量及自适应构件生成螺旋线全过程解析 相关搜索: 平面, 构件, 新建 之前在论坛内发表了“利用Revit自适应构件做螺旋线”的作品欣赏，当时由于时间问题没来及做过程详解，今天有时间了，特来补上。 1.首先打开Revit，“新建概念体量”——“公制体量”进入概念体量环境： 2.复制一个标高 2 3.分别在标高1和标高2上平面绘制一个圆，两个圆的半径相等，其圆心在水平面的投影相同。 4.为标高1平面上的圆半径添加参数为R1 5将R1参数同时指定给标高2上的圆半径 6.为标高 1和标高 2之间的距离设置参数为 H 7.选中两个圆创建实体图形 8.将两个半圆柱体进行表面分割，u 、v编号都为 8、4 9.选中圆柱体的顶面，分割表面，u、v编号都为2 10. 选择以创建好的圆柱表面，单击“表面表示”右方的箭头，勾选“节点” 2F 11.新建概念体量——选择“自适应公制常规模型” 12.选择标高1，在标高1上利用“点图元”按顺序任意放置 9个点 13.全部选择“点图元”，利用“通过点的样条曲线”创建样条曲线 14.再次选择全部“点图元”——“使自适应” 15.在创建好的样条曲线上放置点 16.在该点的平面上绘制一个圆 17.选中样条曲线和创建的圆，创建实体图形 18.选中模型中的样条曲线，取消勾选属性中的“是参照线”选项 19.将族载入到项目中，依次勾选各个点，创建第一条螺旋线。 17.以此创建剩余的螺旋线
