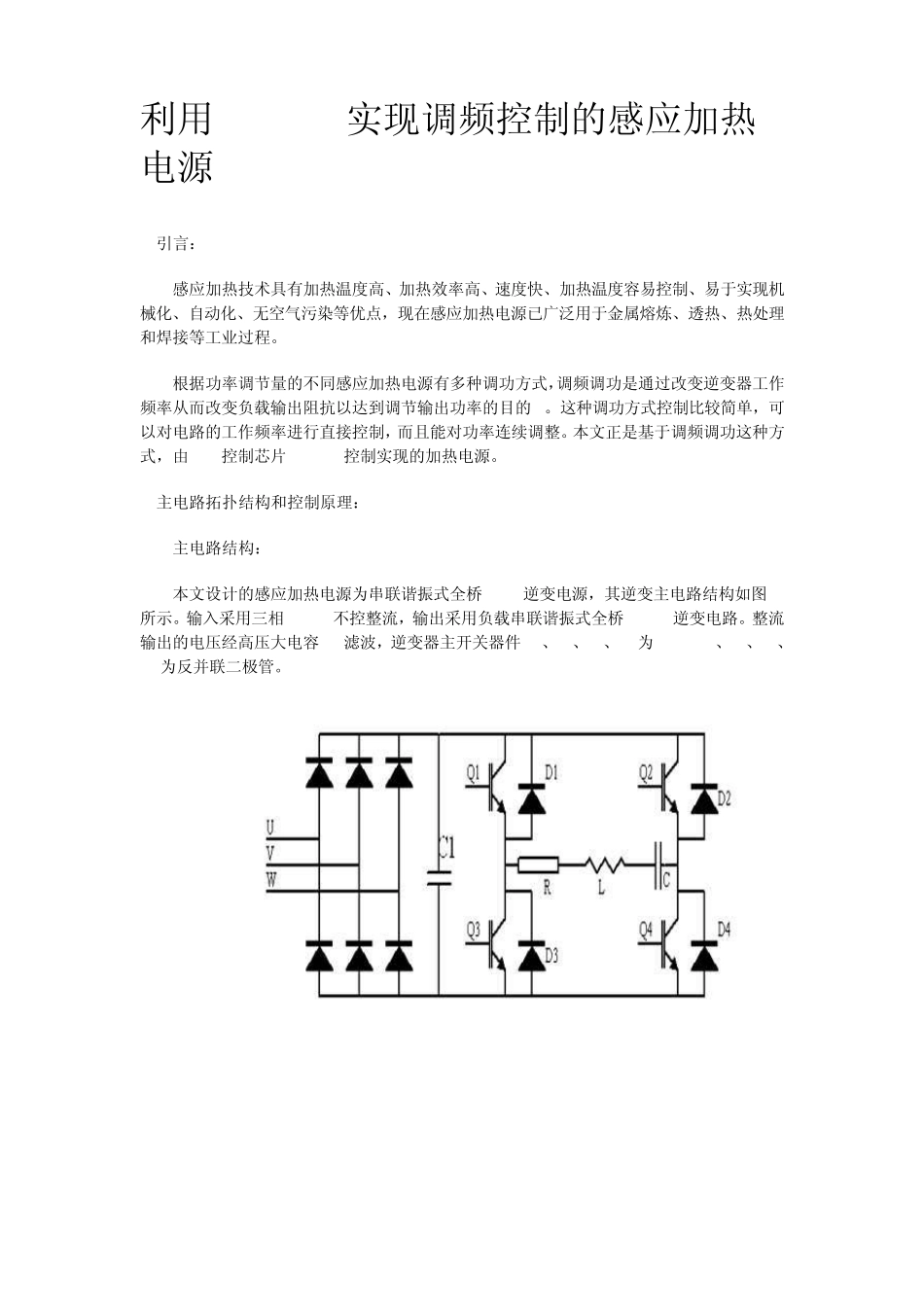

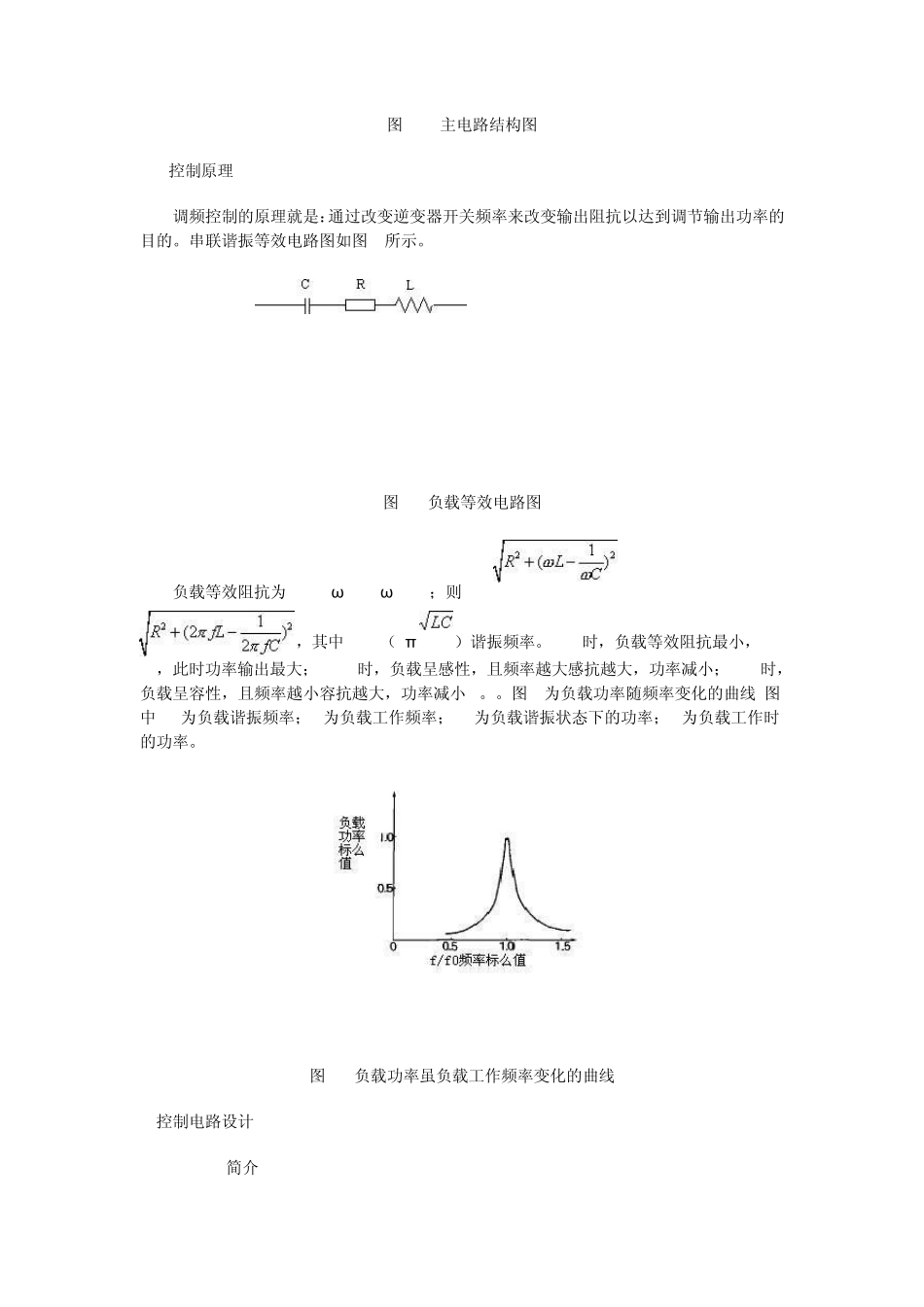

利用SG3525实现调频控制的感应加热电源 1.引言： 感应加热技术具有加热温度高、加热效率高、速度快、加热温度容易控制、易于实现机械化、自动化、无空气污染等优点，现在感应加热电源已广泛用于金属熔炼、透热、热处理和焊接等工业过程。 根据功率调节量的不同感应加热电源有多种调功方式，调频调功是通过改变逆变器工作频率从而改变负载输出阻抗以达到调节输出功率的目的[1]。这种调功方式控制比较简单，可以对电路的工作频率进行直接控制，而且能对功率连续调整。本文正是基于调频调功这种方式，由 PWM控制芯片 SG3525控制实现的加热电源。 2.主电路拓扑结构和控制原理： 2.1 主电路结构： 本文设计的感应加热电源为串联谐振式全桥 IGBT逆变电源，其逆变主电路结构如图 1所示。输入采用三相 AC/DC不控整流，输出采用负载串联谐振式全桥 DC/AC逆变电路。整流输出的电压经高压大电容 C1滤波，逆变器主开关器件 Q1、Q2、Q3、Q4为 IGBT,D1、D2、D3、D4为反并联二极管。 图1 主电路结构图 2.2控制原理 调频控制的原理就是：通过改变逆变器开关频率来改变输出阻抗以达到调节输出功率的目的。串联谐振等效电路图如图2所示。 图2 负载等效电路图 负载等效阻抗为 Z=1/jω C +jω L+R ；则|Z|= = ，其中 f=1/（2π）谐振频率。f=f0时，负载等效阻抗最小，|Z|=R，此时功率输出最大；f >f0时，负载呈感性，且频率越大感抗越大，功率减小；f
