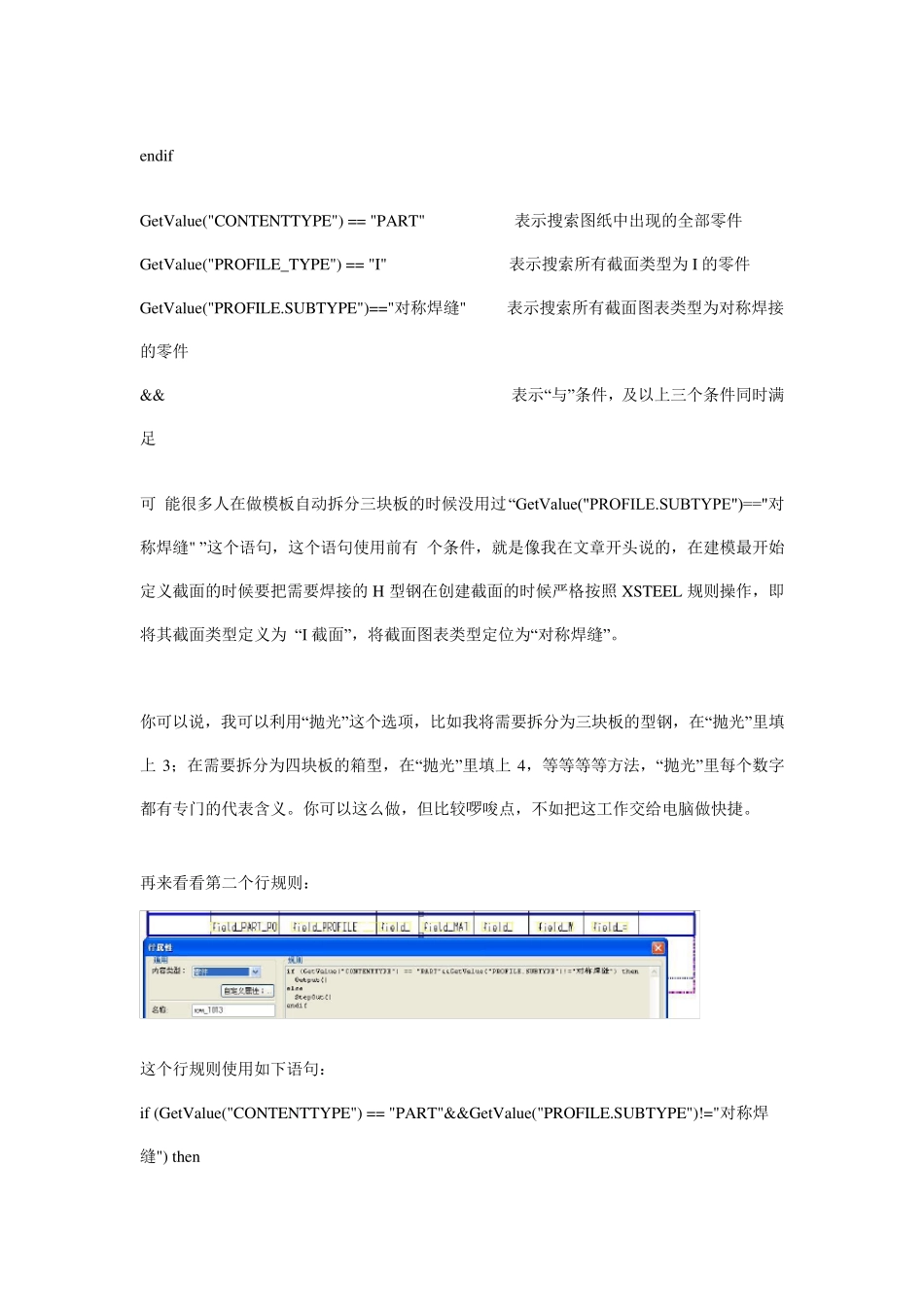

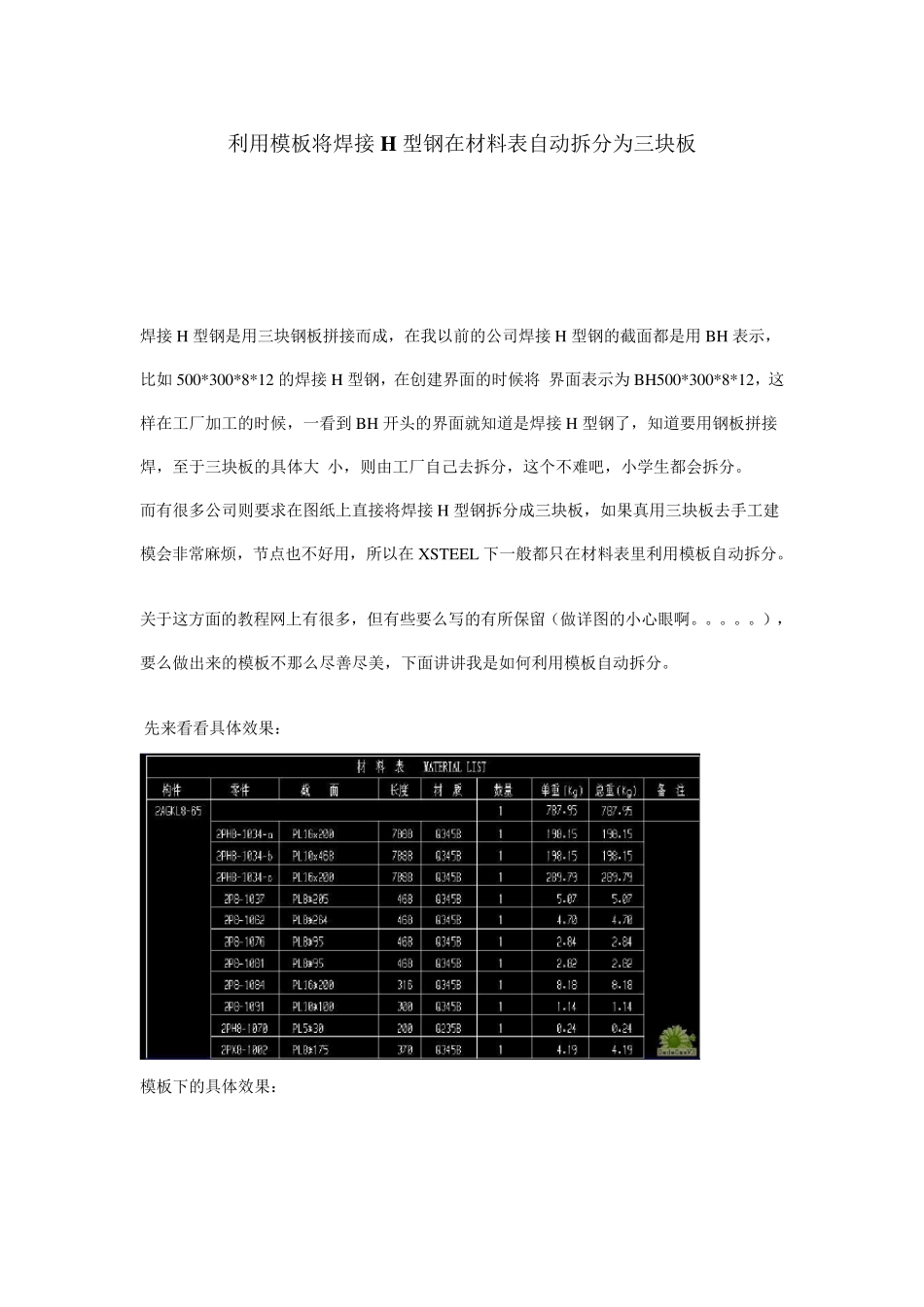

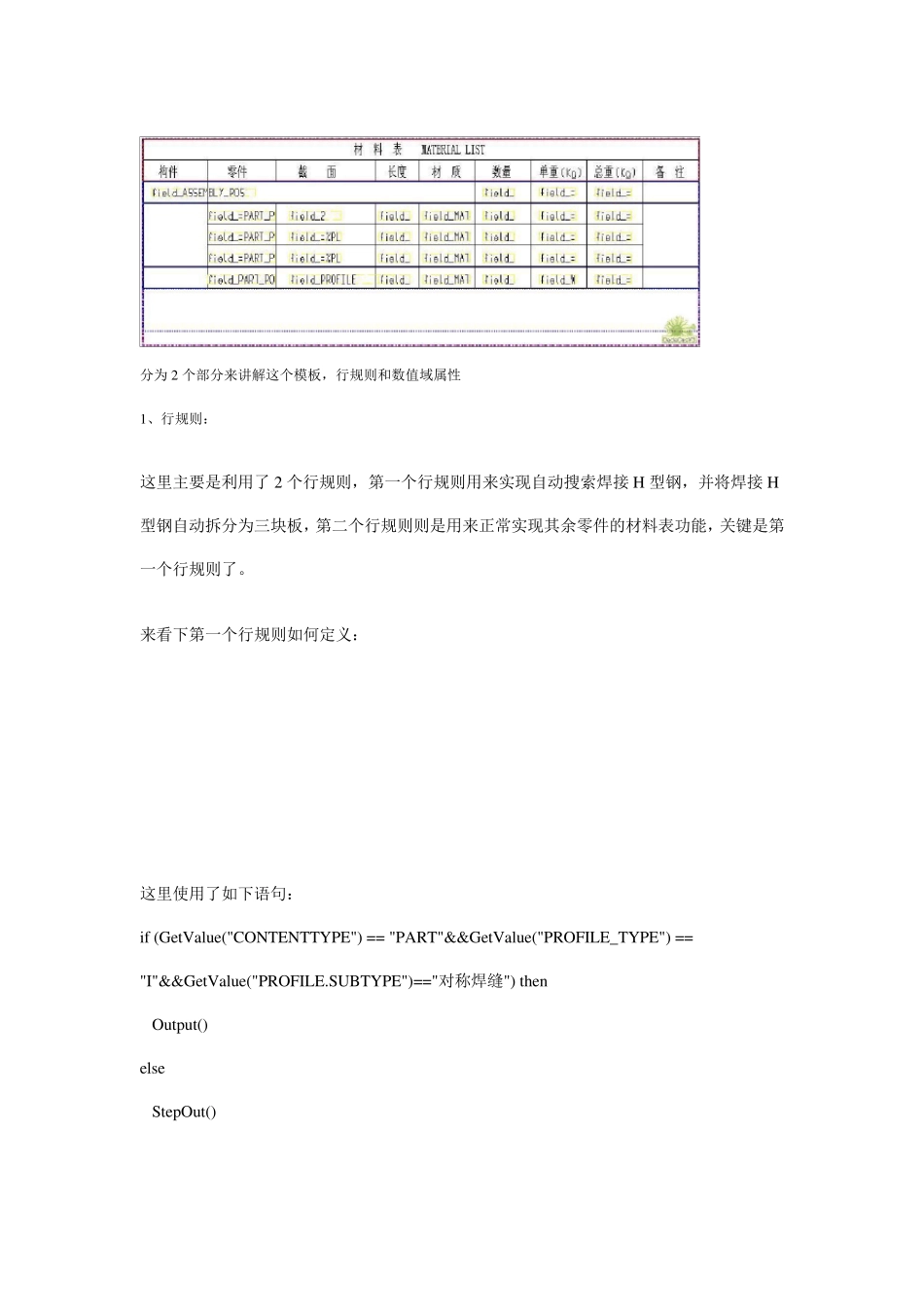

利用模板将焊接H 型钢在材料表自动拆分为三块板 焊接H 型钢是用三块钢板拼接而成,在我以前的公司焊接H 型钢的截面都是用BH 表示,比如500*300*8*12 的焊接H 型钢,在创建界面的时候将 界面表示为BH500*300*8*12,这样在工厂加工的时候,一看到BH 开头的界面就知道是焊接H 型钢了,知道要用钢板拼接焊,至于三块板的具体大 小,则由工厂自己去拆分,这个不难吧,小学生都会拆分。 而有很多公司则要求在图纸上直接将焊接H 型钢拆分成三块板,如果真用三块板去手工建模会非常麻烦,节点也不好用,所以在XSTEEL 下一般都只在材料表里利用模板自动拆分。 关于这方面的教程网上有很多,但有些要么写的有所保留(做详图的小心眼啊。。。。。),要么做出来的模板不那么尽善尽美,下面讲讲我是如何利用模板自动拆分。 先来看看具体效果: 模板下的具体效果: 分为2 个部分来讲解这个模板,行规则和数值域属性 1、行规则: 这里主要是利用了 2 个行规则,第一个行规则用来实现自动搜索焊接 H 型钢,并将焊接 H型钢自动拆分为三块板,第二个行规则则是用来正常实现其余零件的材料表功能,关键是第一个行规则了。 来看下第一个行规则如何定义: 这里使用了如下语句: if (GetValu e("CONTENTTYPE") == "PART"&&GetValu e("PROFILE_TYPE") == "I"&&GetValu e("PROFILE.SUBTYPE")=="对称焊缝") then Ou tpu t() else StepOu t() endif GetValu e("CONTENTTYPE") == "PART" 表示搜索图纸中出现的全部零件 GetValu e("PROFILE_TYPE") == "I" 表示搜索所有截面类型为I 的零件 GetValu e("PROFILE.SUBTYPE")=="对称焊缝" 表示搜索所有截面图表类型为对称焊接的零件 && 表示“与”条件,及以上三个条件同时满足 可 能很多人在做模板自动拆分三块板的时候没用过“GetValue("PROFILE.SUBTYPE")=="对称焊缝" ”这个语句,这个语句使用前有 个条件,就是像我在文章开头说的,在建模最开始定义截面的时候要把需要焊接的H 型钢在创建截面的时候严格按照XSTEEL 规则操作,即将其截面类型定义为 “I 截面”,将截面图表类型定位为“对称焊缝”。 你可以说,我可以利用“抛光”这个选项,比如我将需要拆分为三块板的型钢,在“抛光”里填上3;在需要拆分为四块板的箱型,在“抛光”里填上4,等等等等方法,“抛光”里每个数字都有专门的代表含义。你可以这么做,但比较啰唆点,不如把这工作交给电脑做...
