利用高程点生成断面数据VBA程序

利用高程点生成断面数据VBA程序_第1页
1/39
利用高程点生成断面数据VBA程序_第2页
2/39
利用高程点生成断面数据VBA程序_第3页
3/39

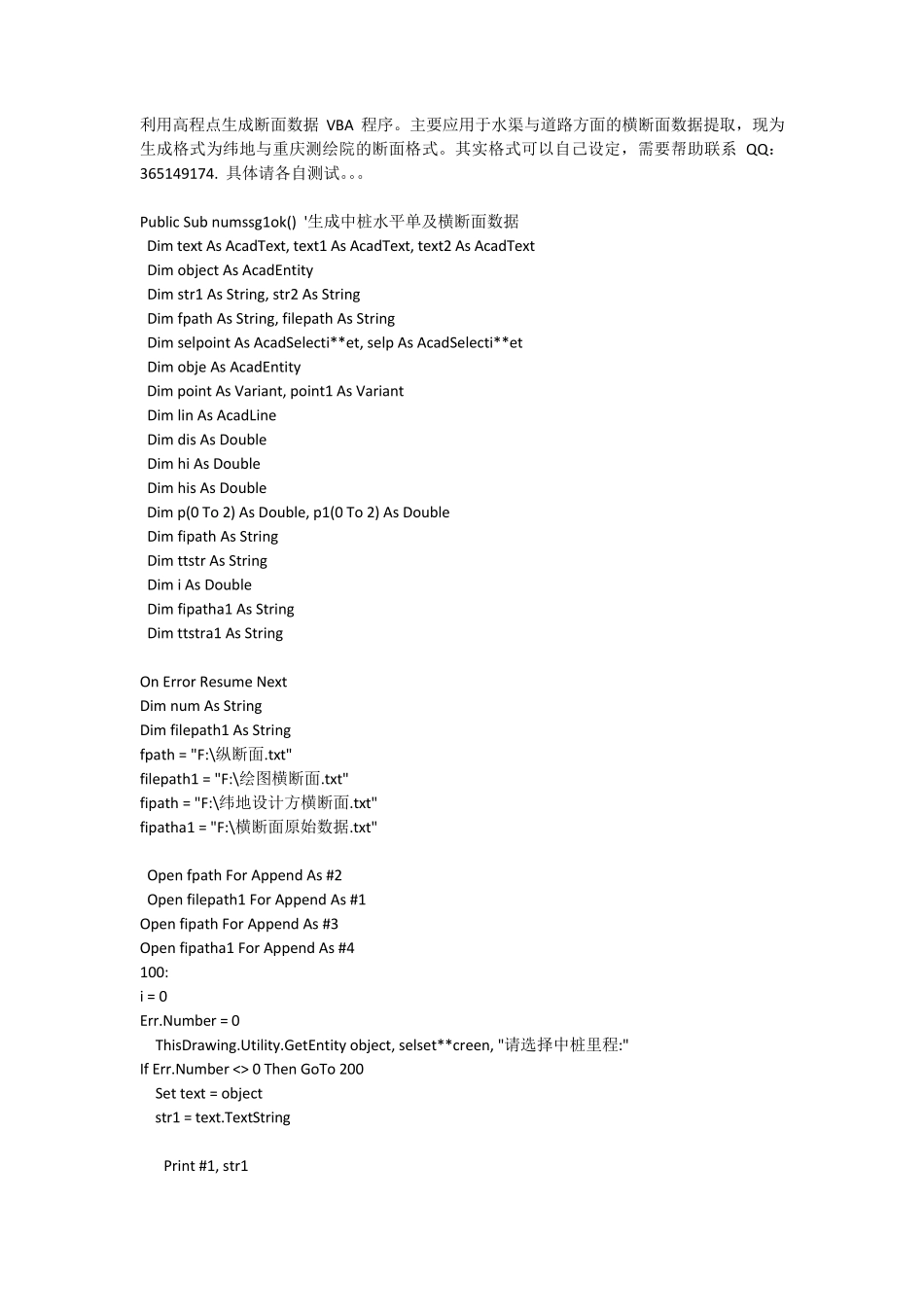

利用高程点生成断面数据VBA 程序。主要应用于水渠与道路方面的横断面数据提取,现为生成格式为纬地与重庆测绘院的断面格式。其实格式可以自己设定,需要帮助联系 QQ:365149174. 具体请各自测试。。。 Public Sub numssg1ok() '生成中桩水平单及横断面数据 Dim text As AcadText, text1 As AcadText, text2 As AcadText Dim object As AcadEntity Dim str1 As String, str2 As String Dim fpath As String, filepath As String Dim selpoint As AcadSelecti**et, selp As AcadSelecti**et Dim obje As AcadEntity Dim point As Variant, point1 As Variant Dim lin As AcadLine Dim dis As Double Dim hi As Double Dim his As Double Dim p(0 To 2) As Double, p1(0 To 2) As Double Dim fipath As String Dim ttstr As String Dim i As Double Dim fipatha1 As String Dim ttstra1 As String On Error Resume Next Dim num As String Dim filepath1 As String fpath = "F:\纵断面.txt" filepath1 = "F:\绘图横断面.txt" fipath = "F:\纬地设计方横断面.txt" fipatha1 = "F:\横断面原始数据.txt" Open fpath For Append As #2 Open filepath1 For Append As #1 Open fipath For Append As #3 Open fipatha1 For Append As #4 100: i = 0 Err.Number = 0 ThisDrawing.Utility.GetEntity object, selset**creen, "请选择中桩里程:" If Err.Number <> 0 Then GoTo 200 Set text = object str1 = text.TextString Print #1, str1 Print #1, "Z" Err.Number = 0 ThisDrawing.Utility.GetEntity object, selset**creen, "请选择对应中桩高程:" 'If Err.Number <> 0 Then GoTo 200 Set text1 = object str2 = text1.TextString point = text1.InsertionPoint p(0) = point(0) p(1) = point(1) p(2) = 0 ttstr = str1 & vbCrLf ttstra1 = str1 + "/" + str2 Err.Number = 0 Set selpoint = ThisDrawing.Selecti**ets.Item("选择文本对象") If Err.Number <> 0 Then '如果“选择文本对象”选项已经存在,则删除它 Err.Clear Set selpoint = ThisDrawing.Selecti**ets.Add("选择文本对象") End I...
