MSF的接收和发送数据流程

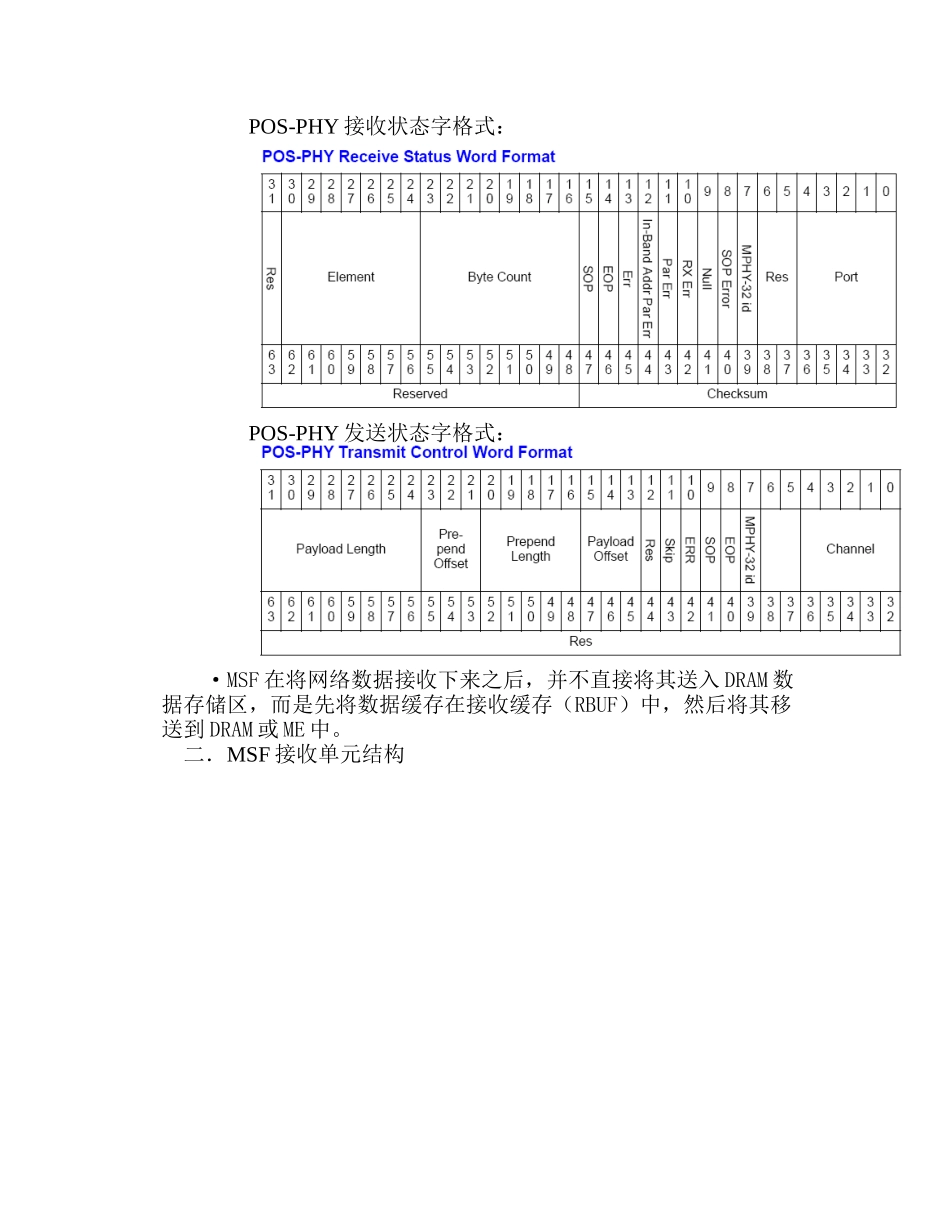

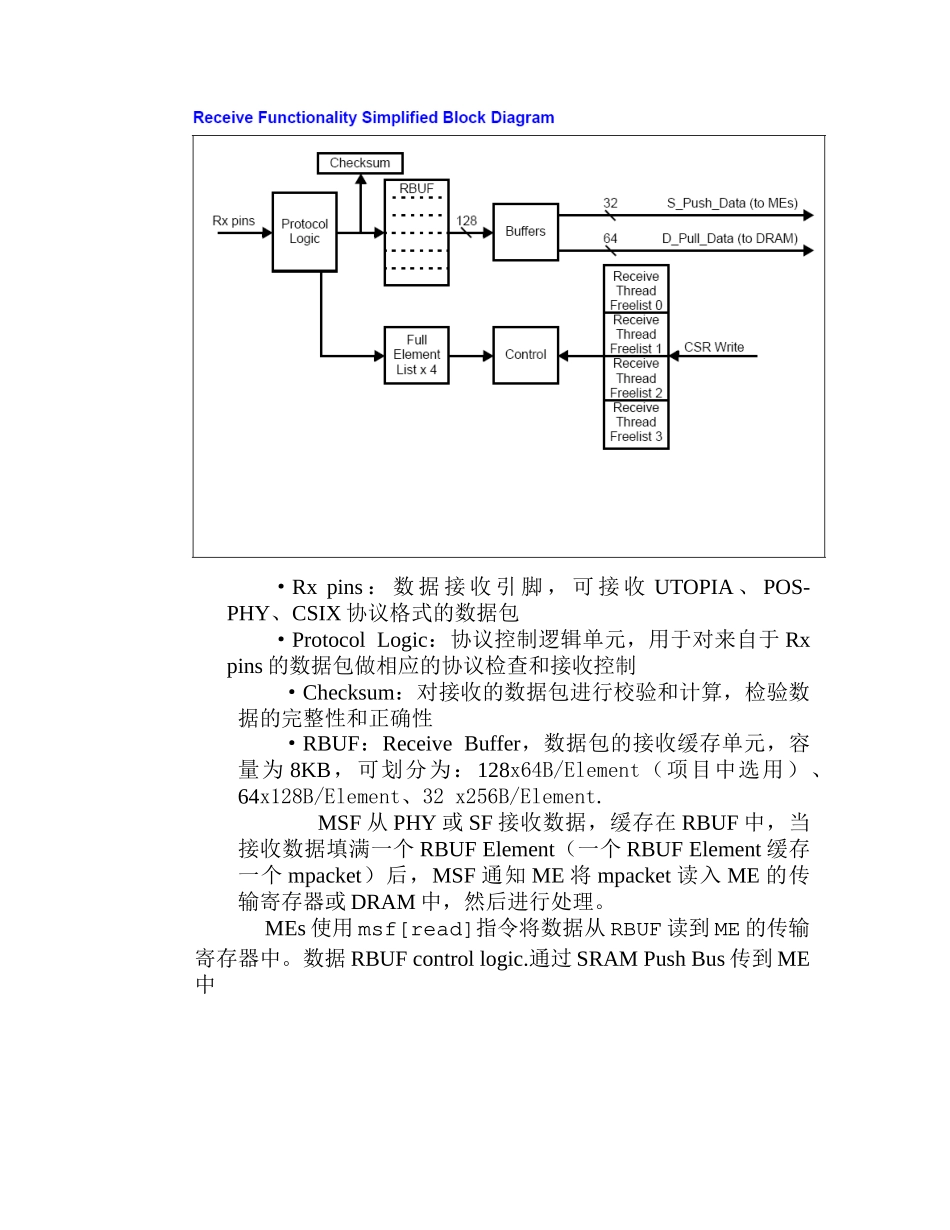

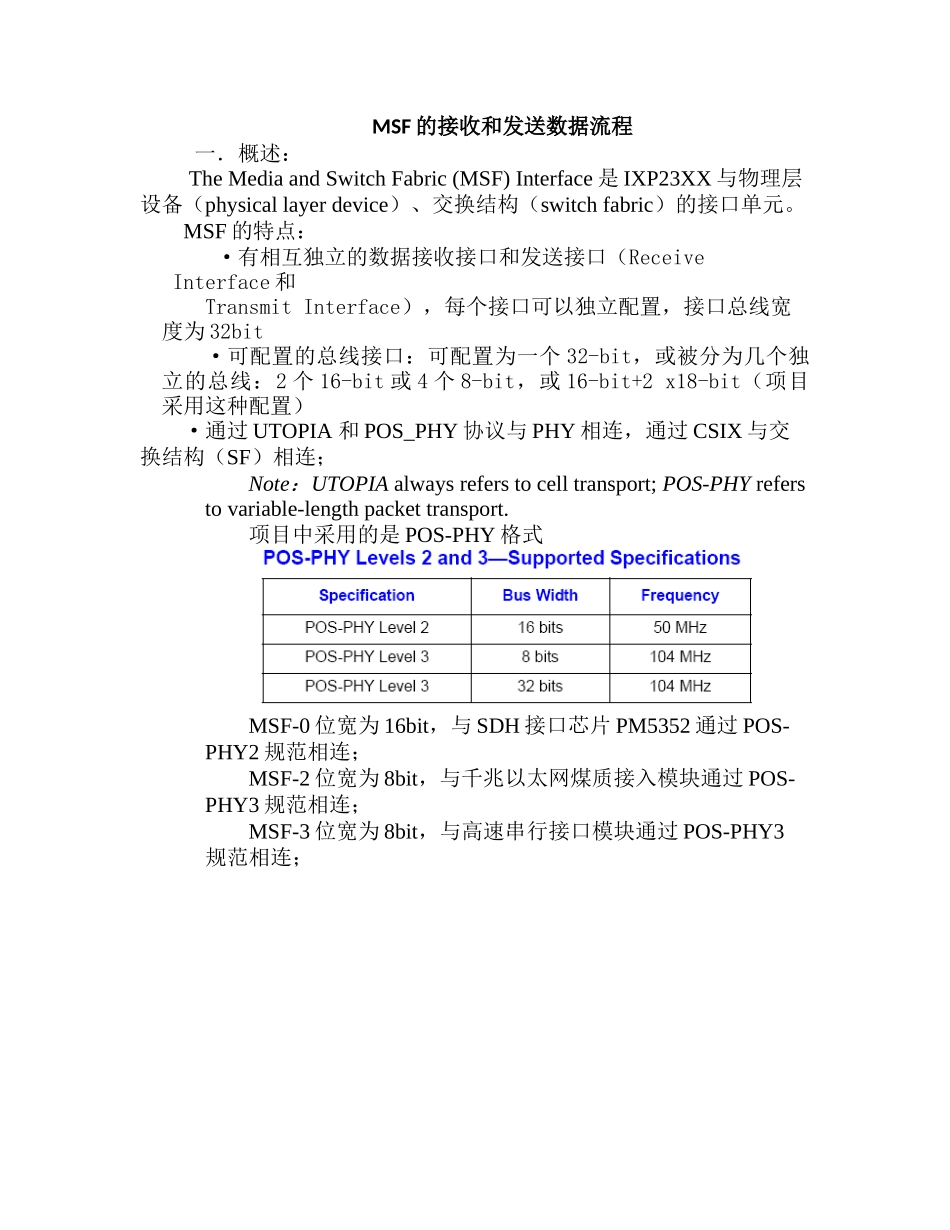

MSF 的接收和发送数据流程一．概述： The Media and Switch Fabric (MSF) Interface 是 IXP23XX 与物理层设备（physical layer device）、交换结构（switch fabric）的接口单元。MSF 的特点：·有相互独立的数据接收接口和发送接口（Receive Interface 和Transmit Interface），每个接口可以独立配置，接口总线宽度为 32bit·可配置的总线接口：可配置为一个 32-bit，或被分为几个独立的总线：2 个 16-bit 或 4 个 8-bit，或 16-bit+2 x18-bit（项目采用这种配置）·通过 UTOPIA 和 POS_PHY 协议与 PHY 相连，通过 CSIX 与交换结构（SF）相连；Note：UTOPIA always refers to cell transport; POS-PHY refers to variable-length packet transport.项目中采用的是 POS-PHY 格式MSF-0 位宽为 16bit，与 SDH 接口芯片 PM5352 通过 POS-PHY2 规范相连；MSF-2 位宽为 8bit，与千兆以太网煤质接入模块通过 POS-PHY3 规范相连；MSF-3 位宽为 8bit，与高速串行接口模块通过 POS-PHY3规范相连；POS-PHY 接收状态字格式：POS-PHY 发送状态字格式：·MSF 在将网络数据接收下来之后，并不直接将其送入 DRAM 数据存储区，而是先将数据缓存在接收缓存（RBUF）中，然后将其移送到 DRAM 或 ME 中。二．MSF 接收单元结构·Rx pins ： 数 据 接 收 引 脚 ， 可 接 收 UTOPIA 、 POS-PHY、CSIX 协议格式的数据包·Protocol Logic：协议控制逻辑单元，用于对来自于 Rx pins 的数据包做相应的协议检查和接收控制·Checksum：对接收的数据包进行校验和计算，检验数据的完整性和正确性·RBUF：Receive Buffer，数据包的接收缓存单元，容量为 8KB，可划分为：128x64B/Element（项目中选用）、64x128B/Element、32 x256B/Element. MSF 从 PHY 或 SF 接收数据，缓存在 RBUF 中，当接收数据填满一个 RBUF Element（一个 RBUF Element 缓存一个 mpacket）后，MSF 通知 ME 将 mpacket 读入 ME 的传输寄存器或 DRAM 中，然后进行处理。 MEs 使用 msf[read]指令将数据从 RBUF 读到 ME 的传输寄存器中。数据 RBUF control logic.通过 SRAM Push Bus 传到 ME中指令格式如下：msf[read, $s_xfer_reg, src_op_1, src_op_2, ref_cnt], optional_token其中，read 指明是从 RBUF 中读数据，src_op_1+src_op_2 为源地址，指明数据在 ...
