利达LD5500气体灭火控制盘调试手册

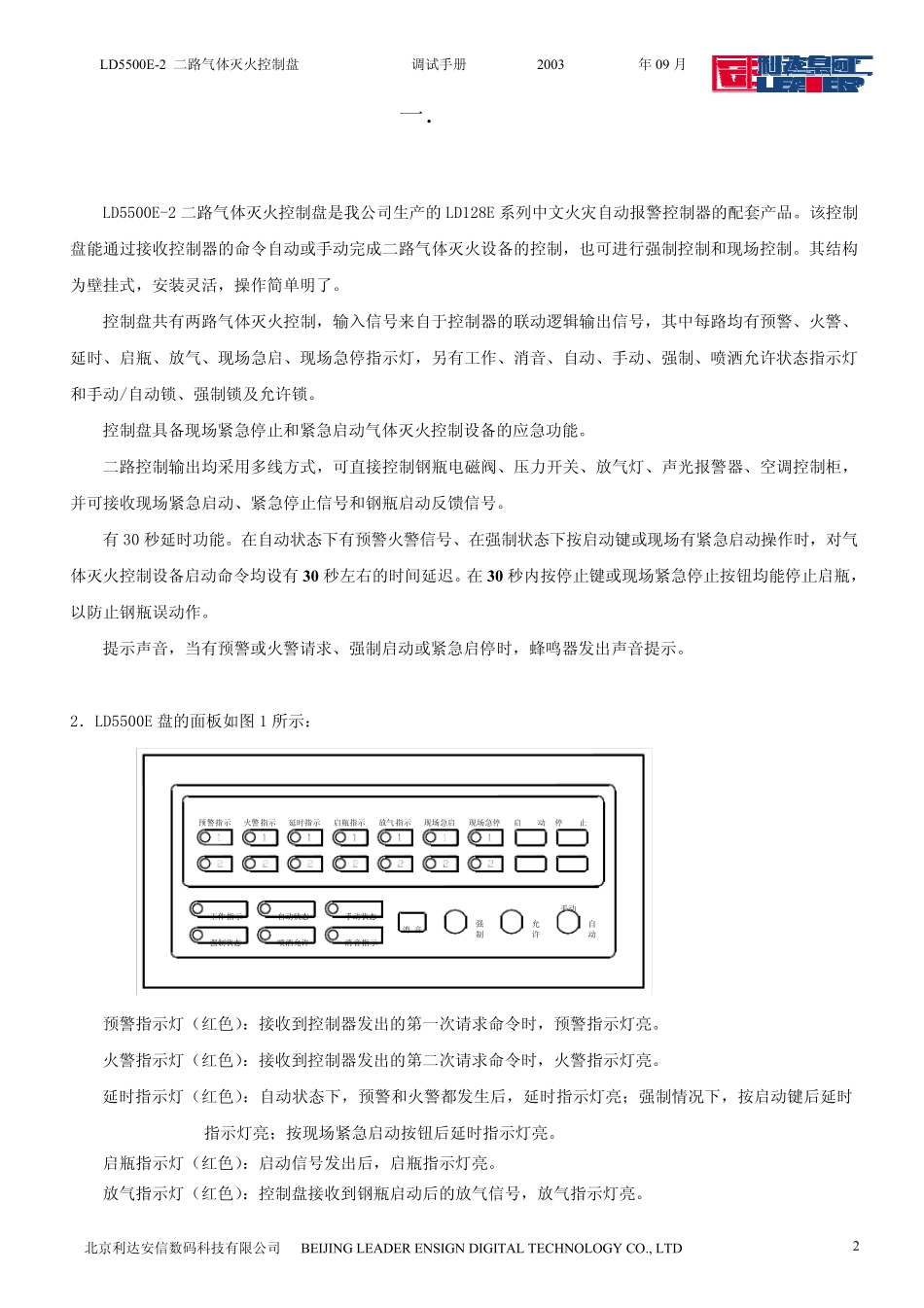

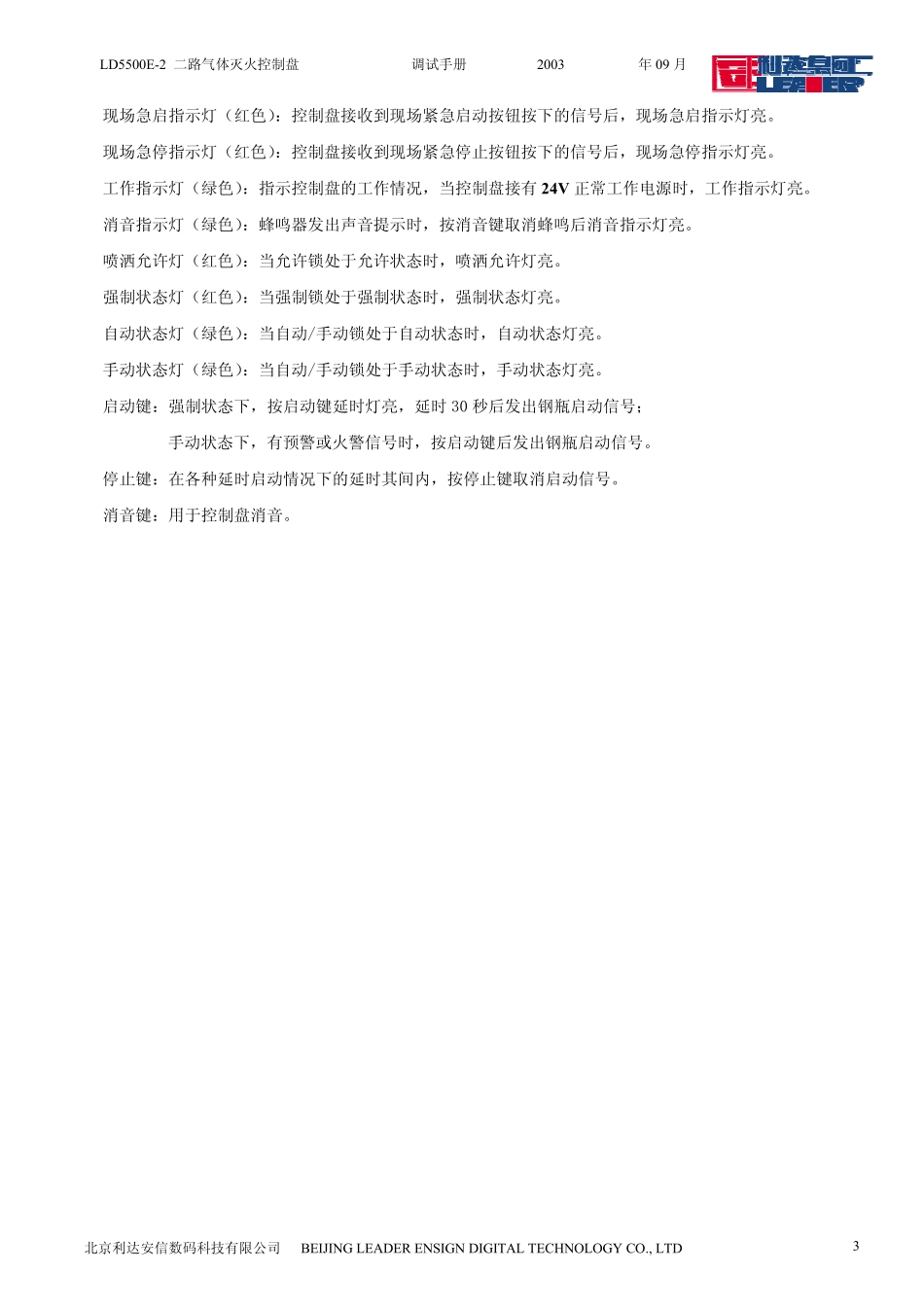

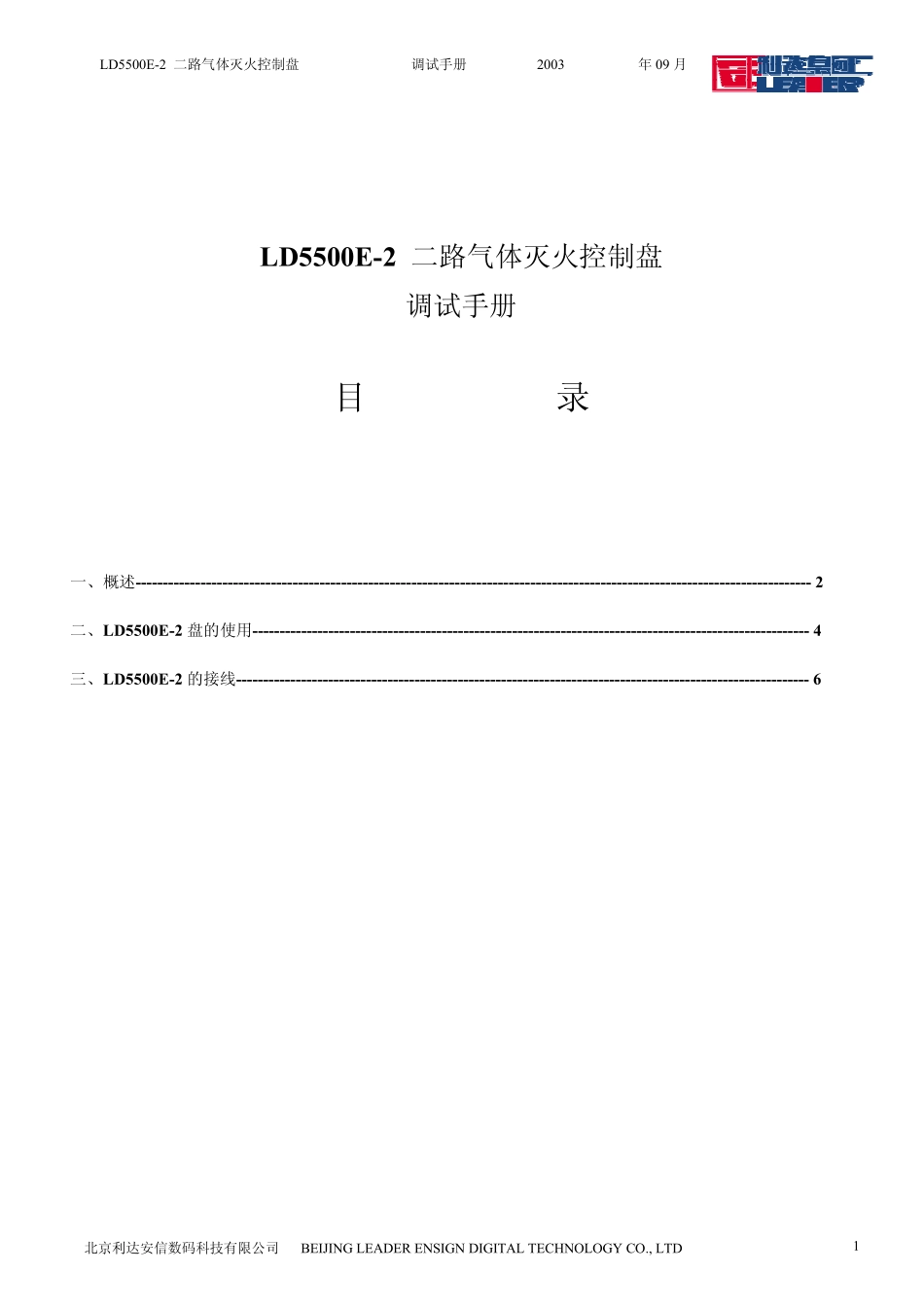

LD5500E-2 二路气体灭火控制盘 调试手册 2003年09 月 LD5500E-2 二路气体灭火控制盘 调试手册 目 录 一、概述----------------------------------------------------------------------------------------------------------------------------- 2 二、LD5500E-2 盘的使用------------------------------------------------------------------------------------------------------- 4 三、LD5500E-2 的接线---------------------------------------------------------------------------------------------------------- 6 北京利达安信数码科技有限公司 BEIJING LEADER ENSIGN DIGITAL TECHNOLOGY CO., LTD 1LD5500E-2 二路气体灭火控制盘 调试手册 2003年09 月 一．概 述 LD5500E-2 二路气体灭火控制盘是我公司生产的LD128E 系列中文火灾自动报警控制器的配套产品。该控制盘能通过接收控制器的命令自动或手动完成二路气体灭火设备的控制，也可进行强制控制和现场控制。其结构为壁挂式，安装灵活，操作简单明了。 控制盘共有两路气体灭火控制，输入信号来自于控制器的联动逻辑输出信号，其中每路均有预警、火警、延时、启瓶、放气、现场急启、现场急停指示灯，另有工作、消音、自动、手动、强制、喷洒允许状态指示灯和手动/自动锁、强制锁及允许锁。 控制盘具备现场紧急停止和紧急启动气体灭火控制设备的应急功能。 二路控制输出均采用多线方式，可直接控制钢瓶电磁阀、压力开关、放气灯、声光报警器、空调控制柜，并可接收现场紧急启动、紧急停止信号和钢瓶启动反馈信号。 有30 秒延时功能。在自动状态下有预警火警信号、在强制状态下按启动键或现场有紧急启动操作时，对气体灭火控制设备启动命令均设有30 秒左右的时间延迟。在30 秒内按停止键或现场紧急停止按钮均能停止启瓶，以防止钢瓶误动作。 提示声音，当 有预警或火警请 求 、强制启动或紧急启停时，蜂 鸣 器发 出声音提示。 2．LD5500E 盘的面 板 如 图 1 所 示： 预警指示强制指示火警 延时指示启瓶指示指示放气 现场急启现场急停启 动停 止指示工作手动允许自动消 音消音指示喷洒允许强制状态自动状态手动状态 预警指示灯（ 红 色 ）： 接收到 控制器发 出的第 一次 请 求 命令时，预警指示灯亮 。 火警指示灯（ 红 色 ）： 接收到 控制器发 出的第 二次 请 求 命令时，火警指示灯亮 。 延...
