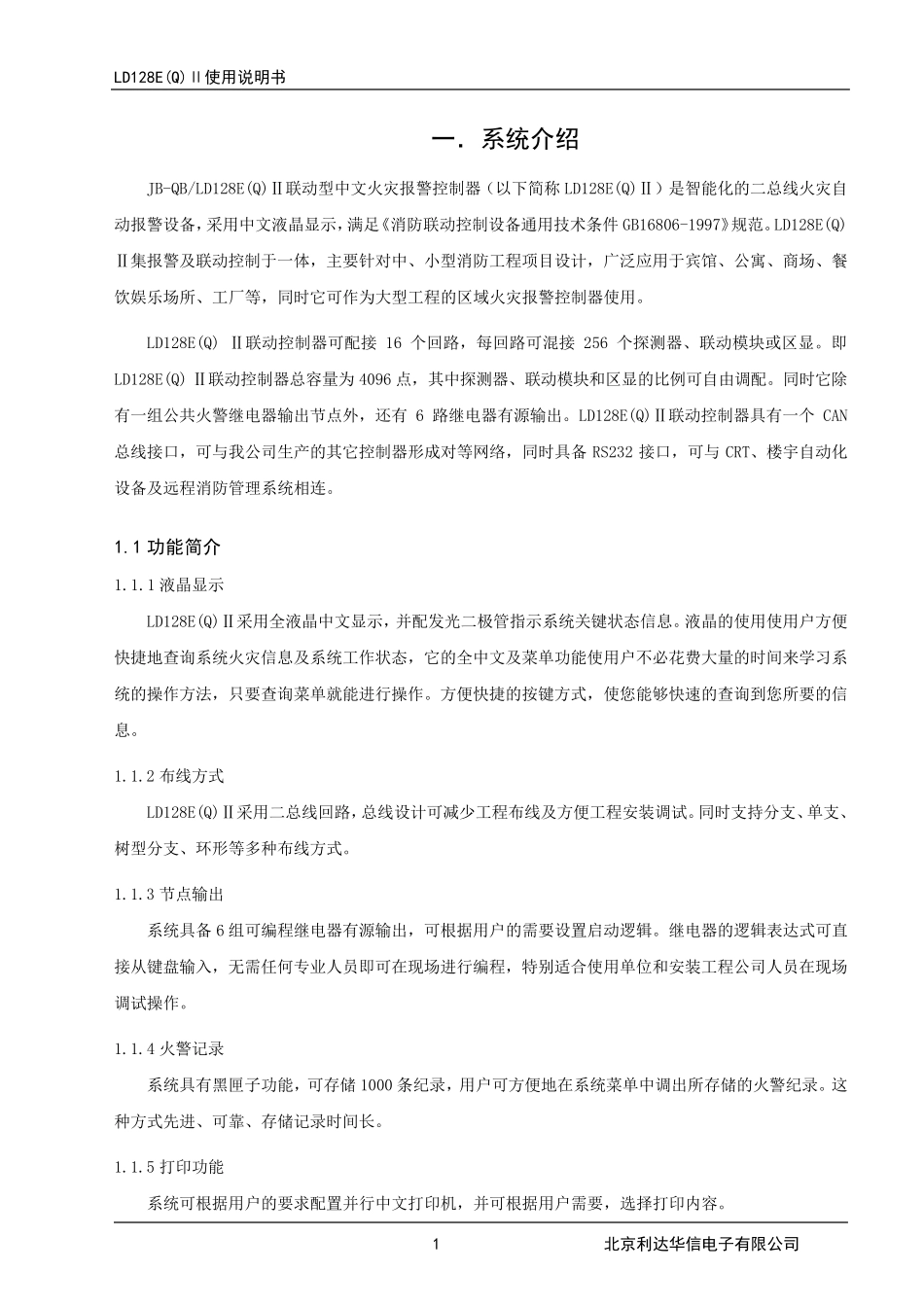

LD128E(Q)Ⅱ使用说明书 1 北京利达华信电子有限公司 一．系统介绍 JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称 LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件 GB16806-1997》规范。LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。 LD128E(Q) Ⅱ联动控制器可配接 16 个回路，每回路可混接 256 个探测器、联动模块或区显。即LD128E(Q) Ⅱ联动控制器总容量为 4096 点，其中探测器、联动模块和区显的比例可自由调配。同时它除有一组公共火警继电器输出节点外，还有 6 路继电器有源输出。LD128E(Q)Ⅱ联动控制器具有一个 CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备 RS232 接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。 1.1 功能简介 1.1.1 液晶显示 LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方 便快 捷 地 查 询 系统火灾信息及系统工作状态，它的全中文及菜 单 功 能使用户不 必 花 费 大量的时间 来 学 习 系统的操 作方 法 ，只 要查 询 菜 单 就 能进 行 操 作。方 便 快 捷 的按 键方 式 ，使您 能够 快 速 的查 询 到 您 所要的信息。 1.1.2 布 线方 式 LD128E(Q)Ⅱ采用二总线回路，总线设计可减 少 工程布 线及方 便 工程安 装 调试 。同时支 持 分 支 、单 支 、树 型分 支 、环 形等多 种 布 线方 式 。 1.1.3 节点输出 系统具备 6 组可编 程继电器有源输出，可根 据 用户的需 要设置 启 动逻 辑 。继电器的逻 辑 表 达 式 可直接从 键盘 输入 ，无 需 任 何 专 业 人 员 即可在 现 场进 行 编 程，特 别 适 合 使用单 位 和安 装 工程公司人 员 在 现 场调试 操 作。 1.1.4 火警记 录 系统具有黑 匣 子 功 能，可存 储 1000 条纪 录 ，用户可方 便 地 在 系统菜 单 中调出所存 储 的火警纪 录 。这种 方 式 先 进 、可靠 、存 储 记 录 时间 长 。 1.1.5 打 印 功 能 系统可根 据 用户的要求 配置 并行 中文打 印 机 ，并可根 据 用户需 要，选 择...
