别克赛欧防盗中控门锁系统原理及检修

别克赛欧防盗中控门锁系统原理及检修_第1页
1/11
别克赛欧防盗中控门锁系统原理及检修_第2页
2/11
别克赛欧防盗中控门锁系统原理及检修_第3页
3/11

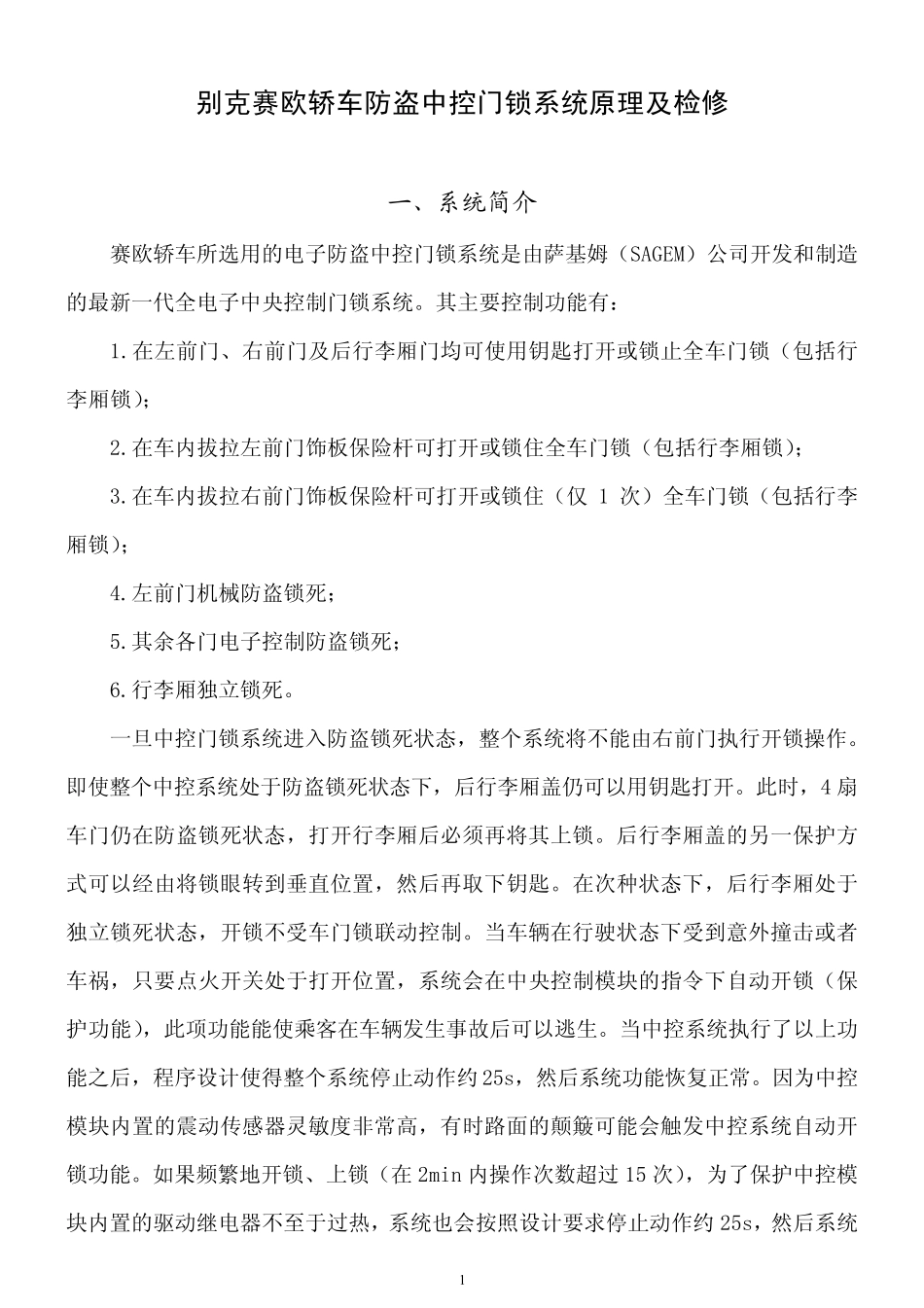

1 别克赛欧轿车防盗中控门锁系统原理及检修 一、系统简介 赛欧轿车所选用的电子防盗中控门锁系统是由萨基姆(SAGEM)公司开发和制造的最新一代全电子中央控制门锁系统。其主要控制功能有: 1.在左前门、右前门及后行李厢门均可使用钥匙打开或锁止全车门锁(包括行李厢锁); 2.在车内拔拉左前门饰板保险杆可打开或锁住全车门锁(包括行李厢锁); 3.在车内拔拉右前门饰板保险杆可打开或锁住(仅 1 次)全车门锁(包括行李厢锁); 4.左前门机械防盗锁死; 5.其余各门电子控制防盗锁死; 6.行李厢独立锁死。 一旦中控门锁系统进入防盗锁死状态,整个系统将不能由右前门执行开锁操作。即使整个中控系统处于防盗锁死状态下,后行李厢盖仍可以用钥匙打开。此时,4 扇车门仍在防盗锁死状态,打开行李厢后必须再将其上锁。后行李厢盖的另一保护方式可以经由将锁眼转到垂直位置,然后再取下钥匙。在次种状态下,后行李厢处于独立锁死状态,开锁不受车门锁联动控制。当车辆在行驶状态下受到意外撞击或者车祸,只要点火开关处于打开位置,系统会在中央控制模块的指令下自动开锁(保护功能),此项功能能使乘客在车辆发生事故后可以逃生。当中控系统执行了以上功能之后,程序设 计 使得 整个系统停 止动作约 25s,然后系统功能恢 复 正 常 。因 为 中控模块内置的震 动传 感 器 灵 敏 度 非 常 高 ,有时路 面 的颠 簸 可能会触 发中控系统自动开锁功能。如 果 频 繁 地 开锁、上锁(在2min 内操作次数 超 过 15 次),为 了保护中控模块内置的驱 动继 电器 不至 于过 热 ,系统也 会按 照 设 计 要求 停 止动作约 25s,然后系统 2 恢复正常工作。中控模块的安装位置在汽车右前 A 柱下发动机控制模块的背后,使用螺栓牢牢地紧固在整体承载式的车身上以防止由于松动造成的震动误触发模块的安全保护功能。 二、系统元件的组成及位置分布 赛欧轿车所配备的全电子中央控制门锁系统的主要系统元件有: 1.中央控制门锁电脑控制模块总成; 2.两个前门和两个后门的电控门锁保险杆执行器总成(执行器内部带位置开关); 3.随着两个前门锁芯联动的钥匙转动位置信号开关(左前门:防盗死锁信号开关右前门:上锁位置信号开关); 4.行李厢锁电控执行器(带上锁/开锁信号位置开关);各元件在车上的具体位置如图 1 所示。 3 三、系统工作原理 为方便叙述,笔者将中空门锁系统的工作原理分...
