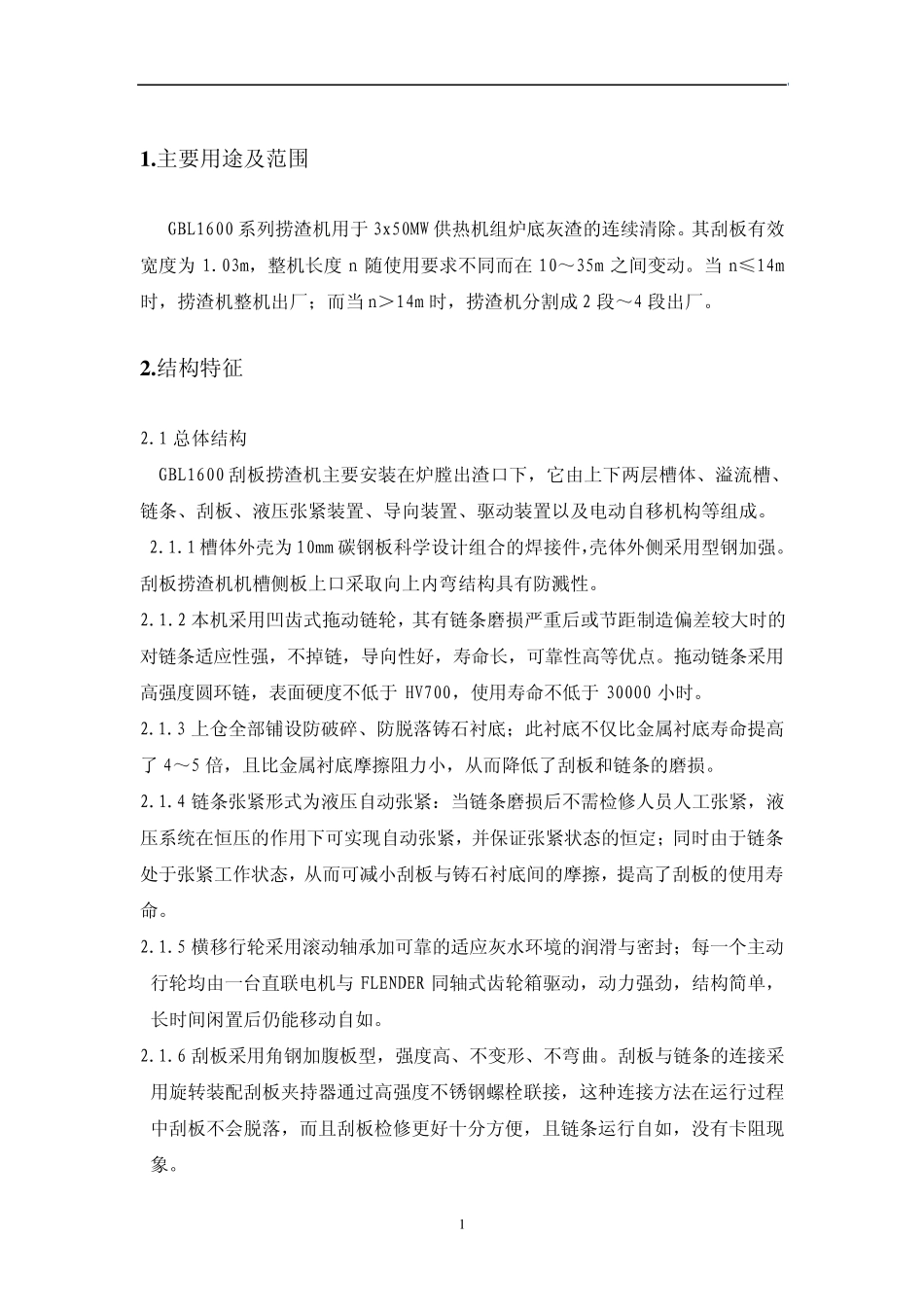

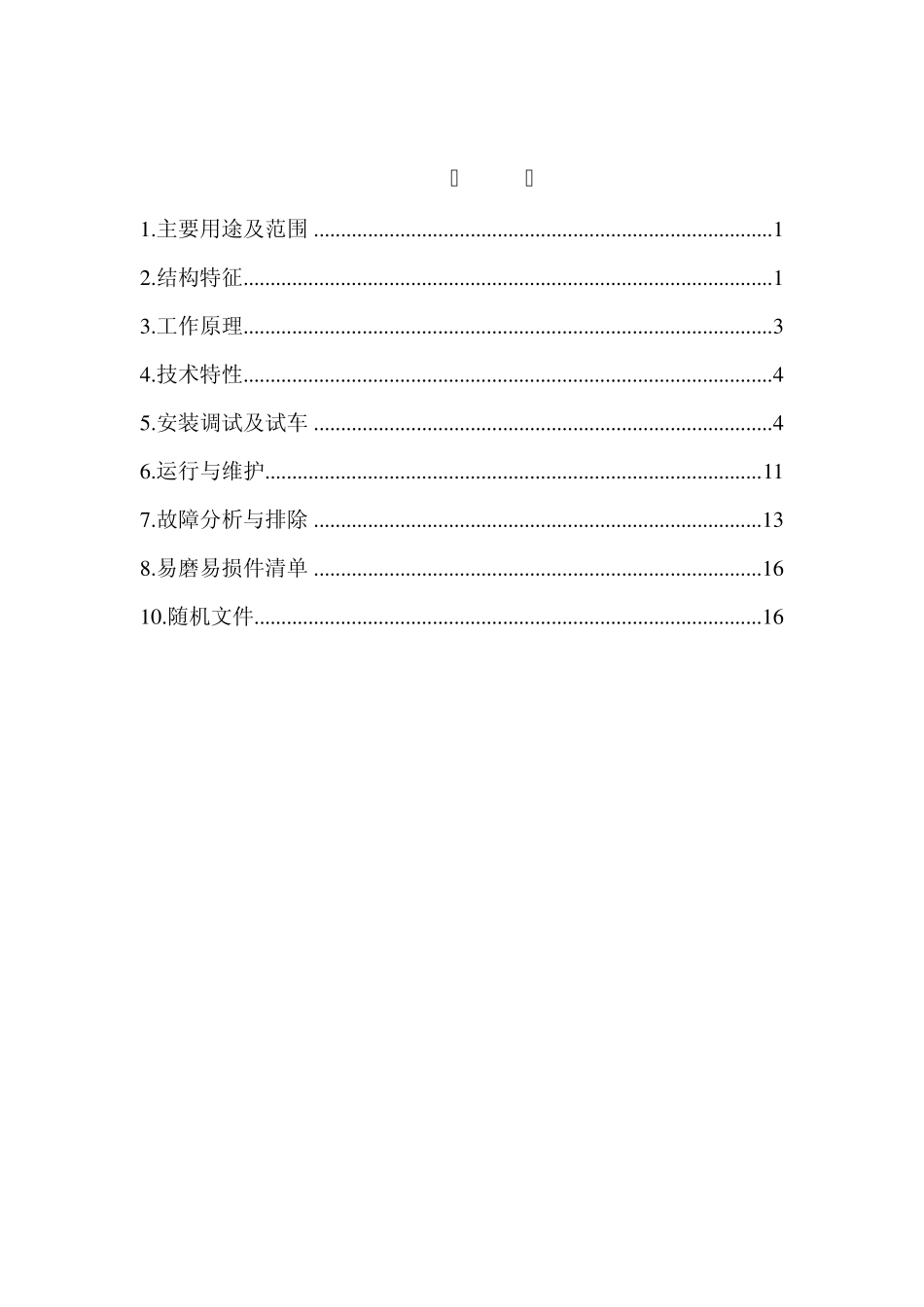

GB1600 刮板捞渣机 安装使用说明书 哈尔滨和泰电力设备有限公司 HARBIN HETAI ELECTRIC POWER EQUIPMENT CO.,LTD. 目 录 1 .主要用途及范围 ..................................................................................... 1 2 .结构特征 .................................................................................................. 1 3 .工作原理 .................................................................................................. 3 4 .技术特性 .................................................................................................. 4 5 .安装调试及试车 ..................................................................................... 4 6 .运行与维护............................................................................................ 1 1 7 .故障分析与排除 ................................................................................... 1 3 8 .易磨易损件清单 ................................................................................... 1 6 1 0 .随机文件.............................................................................................. 1 6 1 1 .主要用途及范围 GBL1600 系列捞渣机用于3x50MW 供热机组炉底灰渣的连续清除。其刮板有效宽度为1.03m,整机长度n 随使用要求不同而在10~35m 之间变动。当n≤14m时,捞渣机整机出厂;而当n>14m 时,捞渣机分割成 2 段~4 段出厂。 2 .结构特征 2.1 总体结构 GBL1600 刮板捞渣机主要安装在炉膛出渣口下,它由上下两层槽体、溢流槽、链条、刮板、液压张紧装置、导向装置、驱动装置以及电动自移机构等组成。 2.1.1 槽体外壳为10mm 碳钢板科学设计组合的焊接件,壳体外侧采用型钢加强。刮板捞渣机机槽侧板上口采取向上内弯结构具有防溅性。 2.1.2 本机采用凹齿式拖动链轮,其有链条磨损严重后或节距制造偏差较大时的对链条适应性强,不掉链,导向性好,寿命长,可靠性高等优点。拖动链条采用高强度圆环链,表面硬度不低于HV700,使用寿命不低于30000 小时。 2.1.3 上仓全部铺设防破碎、防脱落铸石衬底;此衬底不仅比金属衬底寿命提高了 4~5 倍,且比金属衬底摩擦阻力小,从而降低了...
