刮板输送机技术协议

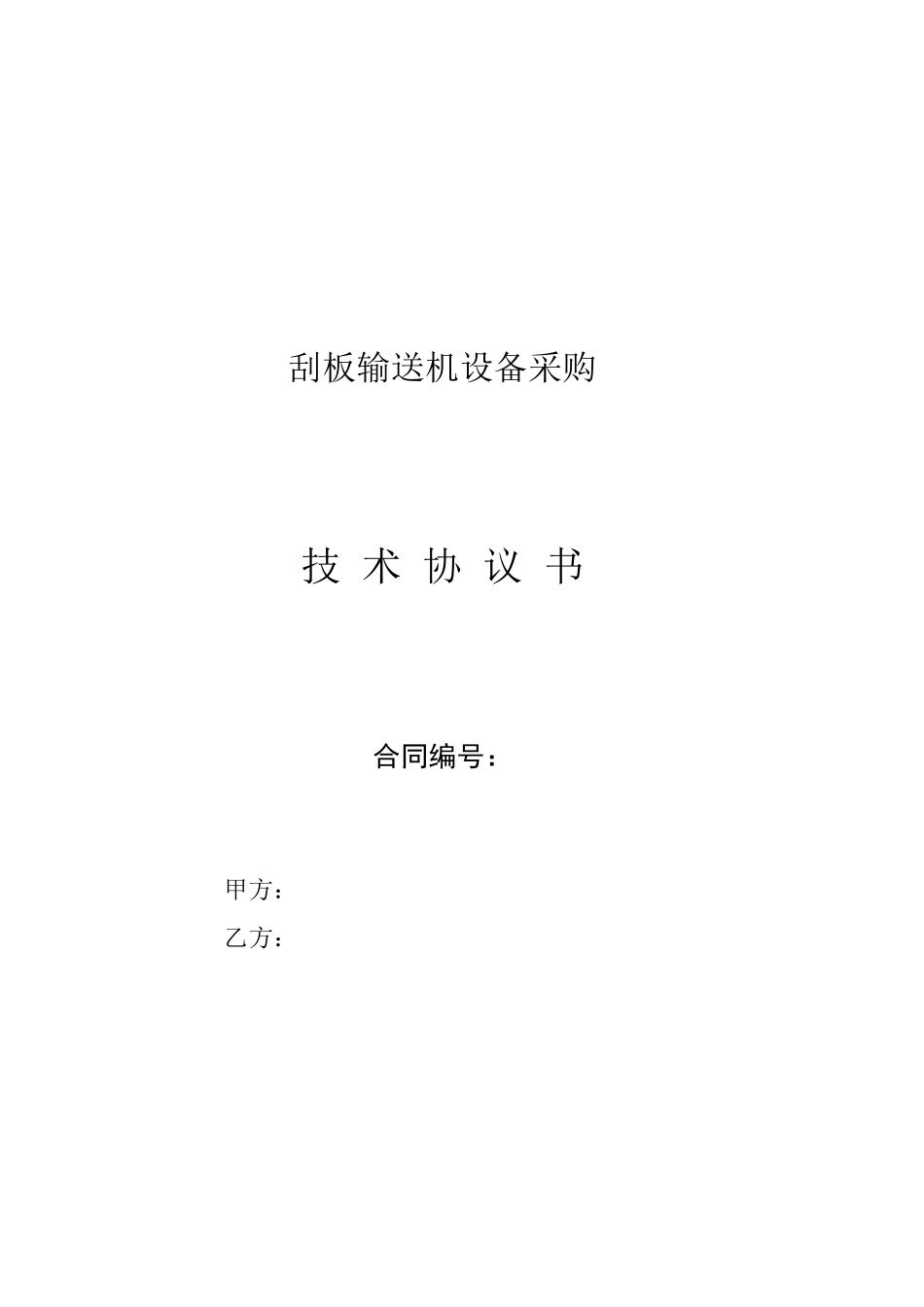

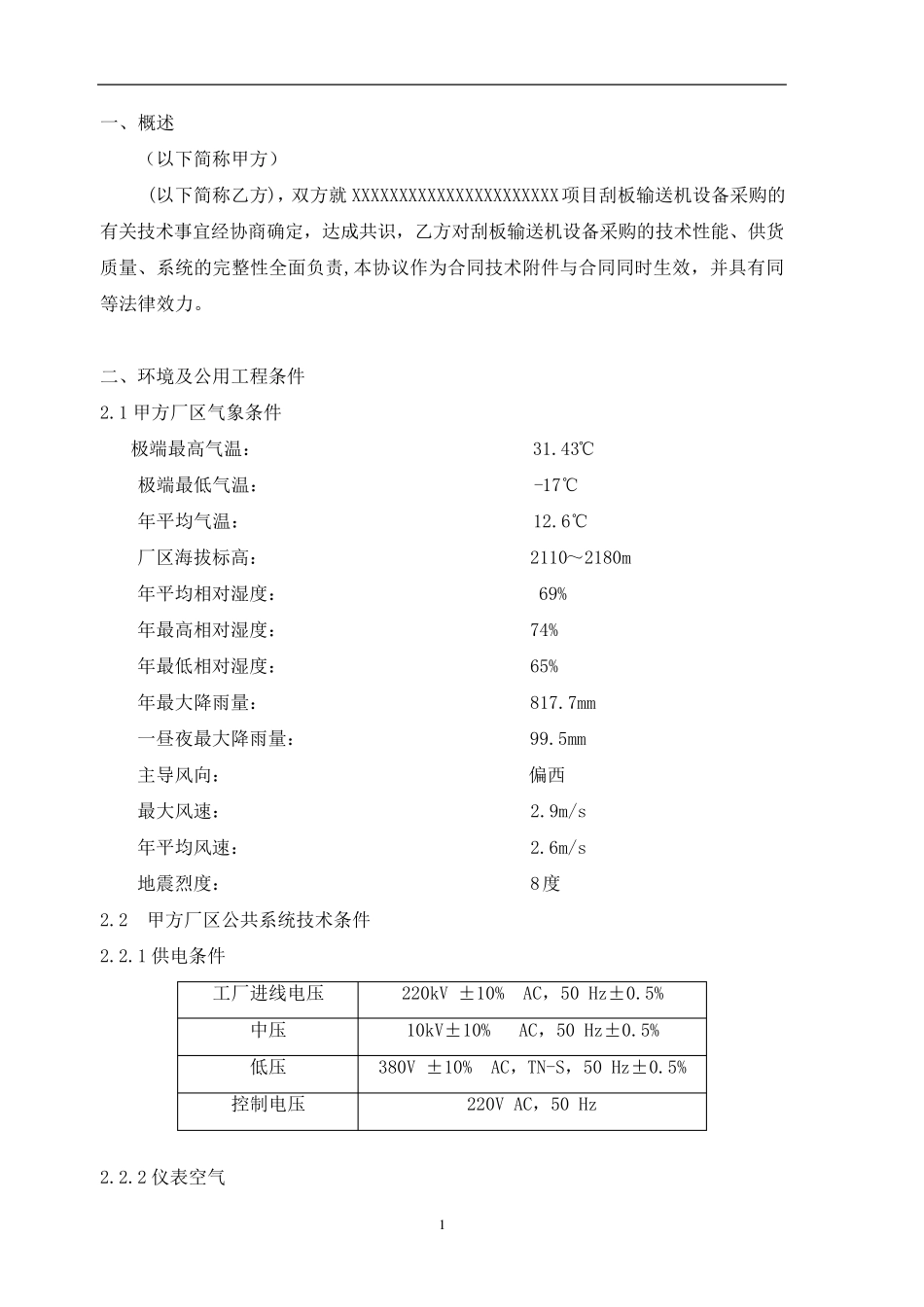

刮板输送机设备采购 技 术 协 议 书 合同编号： 甲方： 乙方： 1 一、概述 （以下简称甲方） (以下简称乙方)，双方就XXXXXXXXXXXXXXXXXXXXXX项目刮板输送机设备采购的有关技术事宜经协商确定，达成共识，乙方对刮板输送机设备采购的技术性能、供货质量、系统的完整性全面负责,本协议作为合同技术附件与合同同时生效，并具有同等法律效力。 二、环境及公用工程条件 2.1 甲方厂区气象条件 极端最高气温： 31.43℃ 极端最低气温： -17℃ 年平均气温： 12.6℃ 厂区海拔标高： 2110～2180m 年平均相对湿度： 69% 年最高相对湿度： 74% 年最低相对湿度： 65% 年最大降雨量： 817.7mm 一昼夜最大降雨量： 99.5mm 主导风向： 偏西 最大风速： 2.9m/s 年平均风速： 2.6m/s 地震烈度： 8度 2.2 甲方厂区公共系统技术条件 2.2.1 供电条件 工厂进线电压 220kV ±10% AC，50 Hz±0.5% 中压 10kV±10% AC，50 Hz±0.5% 低压 380V ±10% AC，TN-S，50 Hz±0.5% 控制电压 220V AC，50 Hz 2.2.2 仪表空气 2 压力露点 -40℃ PDP 供给压力 0.5～0.8Mpa 含油量 ＜0.1mg/m3 2.2.3 工厂压缩空气 压力 0.5～0.8 Mpa 温度 ＜40℃ 含水量 ＜127ppm 2.2.4 供水条件:水温：≤28℃； 压力：0.2～0.4 Mpa； 2.2.5 工作环境 （1）安装位置：室外，有酸性弱腐蚀空气 （2）年工作日 330d,工作制式为 24 小时连续工作制。 三、标准和规范 3.1 参照标准 设备的设计与制造、安装和试验应符合下列规范和标准的最新版本及修正本或相当及相比更高的标准。 《耐热铸铁件》 GB／T9437-2009 《灰铸铁件》 GB9439-1988 《尺寸公差》 GB/T1840—92 《非加工面的未注尺寸公差》 GB6414—1986 CT7 四、供货范围 4.1 设备供货数量及供货清单 4.1.1 设备供货数量 序号 货物名称 数量 单位 1 刮板输送机 台/套 4.1.2 由乙方供货的范围,包括但不限于下列内容： 乙方供货范围：整套设备（包括配套件），包括但不限于以下内容： （1）机头传动装置：电动机、联轴器、减速机、机头架、机头传动链轮； 3 （2）中间壳体：中部段、加料段、过渡段； （3）刮板链条； （4）机尾：尾轮、尾轴、轴承座、尾部壳体； （5）附属装置：丝杆张紧装置； （6）安全辅助装置； （7）过载保护装置和断链报警装置； （8）现场控制箱。 （9）润滑油. 润滑部位名称 润滑油脂类 润...
