制冷压缩机优缺点分析

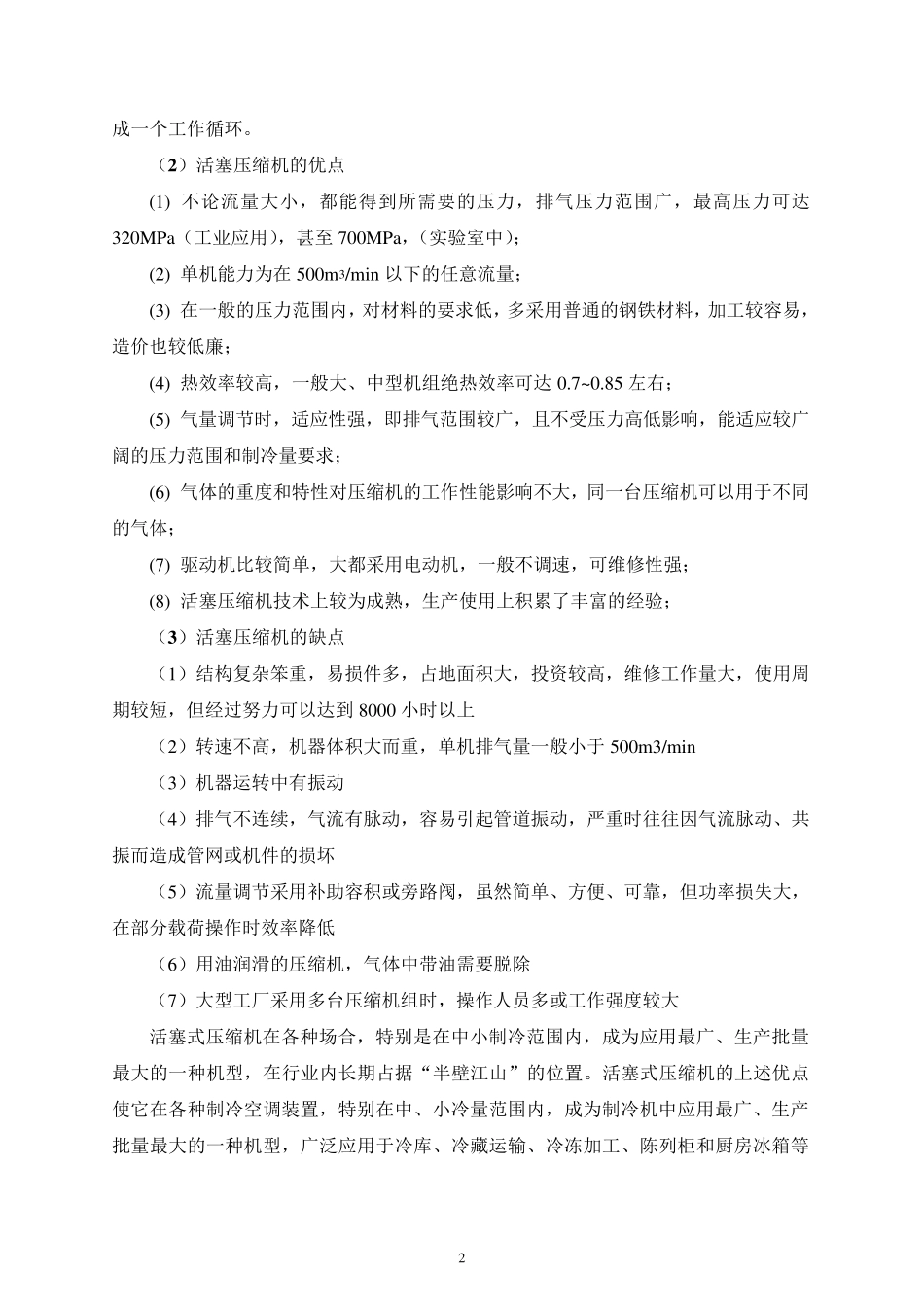

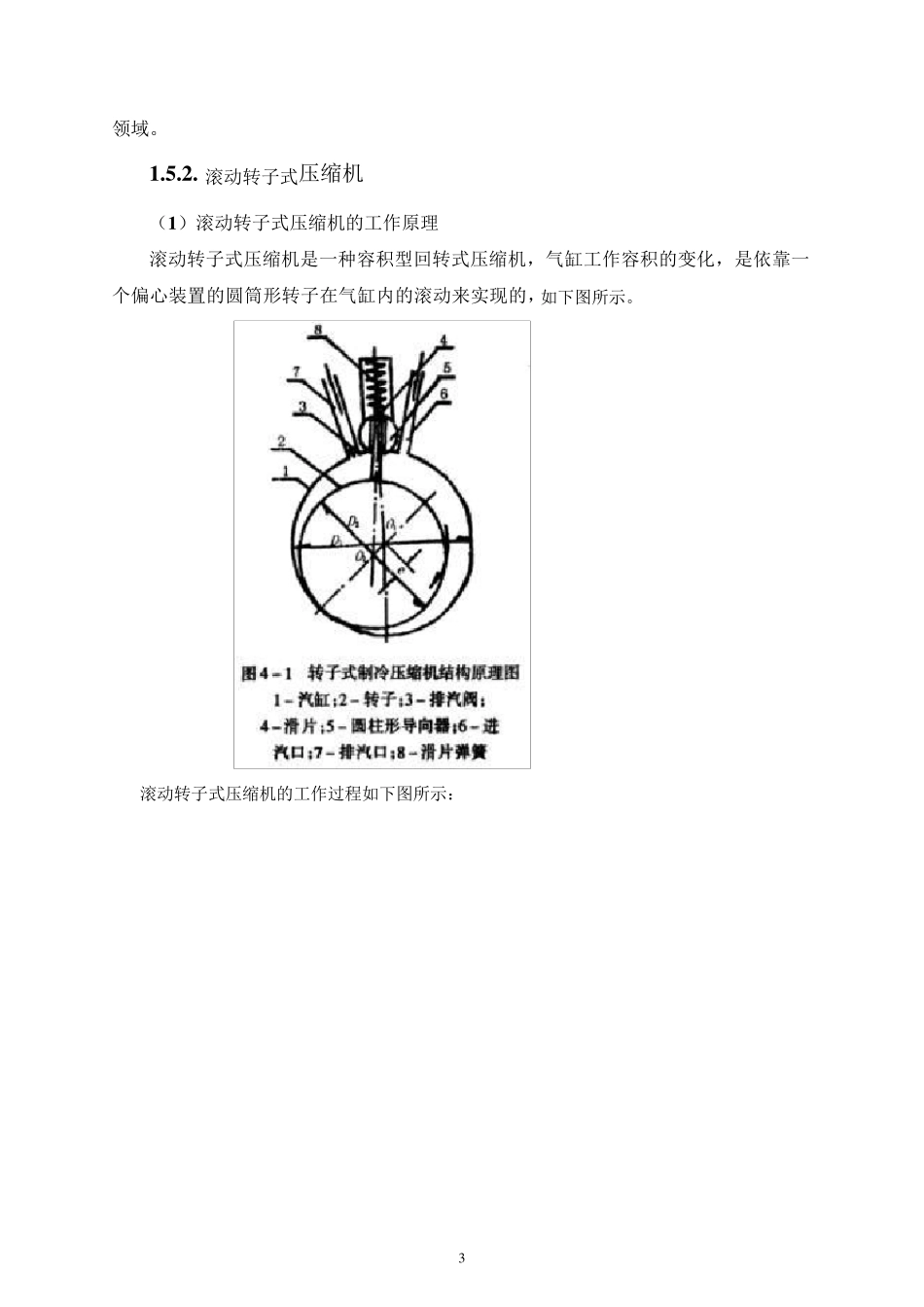

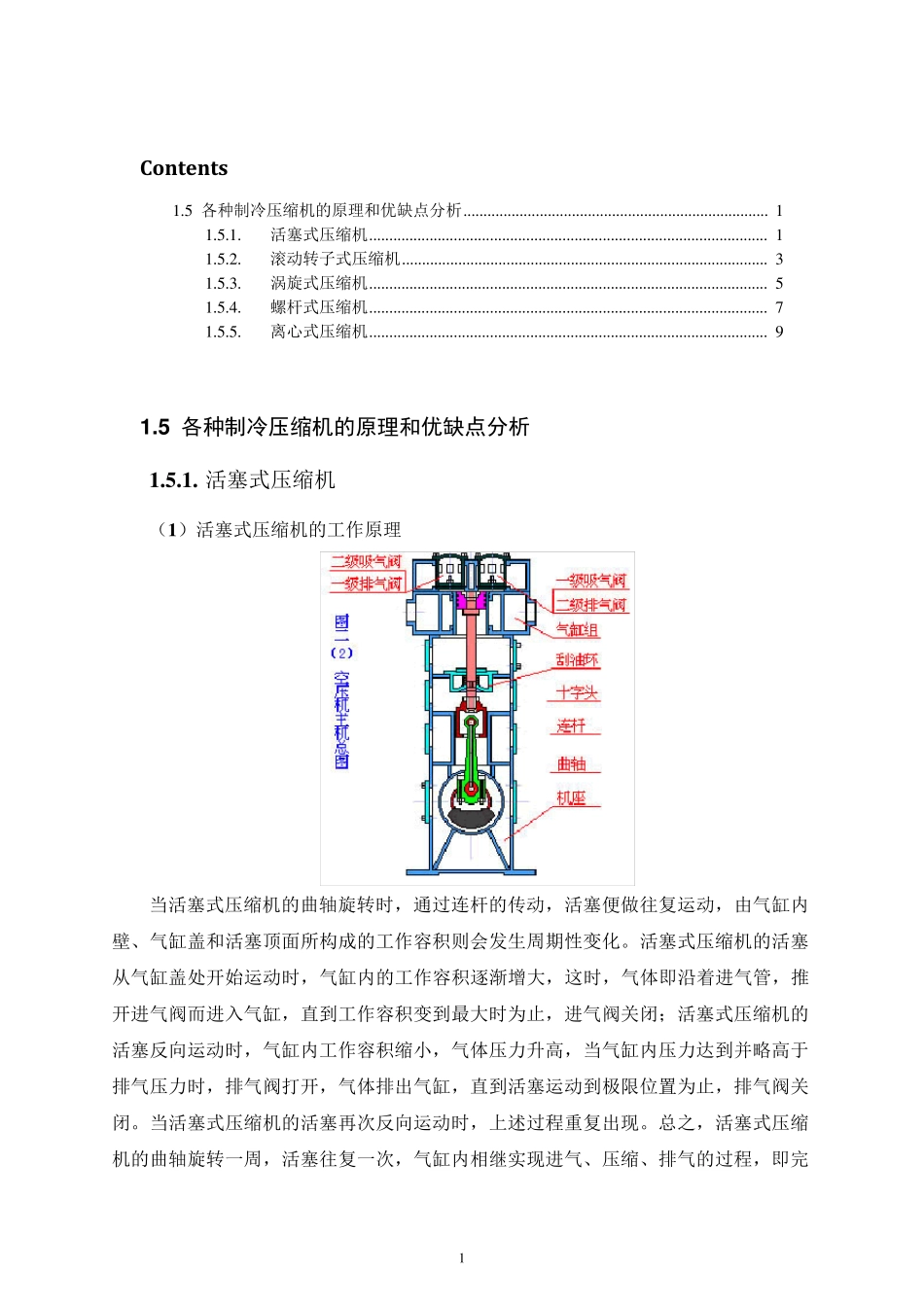

1 Contents 1 .5 各种制冷压缩机的原理和优缺点分析 ............................................................................ 1 1 .5 .1 . 活塞式压缩机 ................................................................................................... 1 1 .5 .2 . 滚动转子式压缩机 ........................................................................................... 3 1 .5 .3 . 涡旋式压缩机 ................................................................................................... 5 1 .5 .4 . 螺杆式压缩机 ................................................................................................... 7 1 .5 .5 . 离心式压缩机 ................................................................................................... 9 1 .5 各种制冷压缩机的原理和优缺点分析 1 .5 .1 . 活塞式压缩机 （1 ）活塞式压缩机的工作原理 当活塞式压缩机的曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。当活塞式压缩机的活塞再次反向运动时，上述过程重复出现。总之，活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完 2 成一个工作循环。 （2 ）活塞压缩机的优点 (1) 不论流量大小，都能得到所需要的压力，排气压力范围广，最高压力可达320MPa（工业应用），甚至 700MPa，（实验室中）； (2) 单机能力为在 500m3/min 以下的任意流量； (3) 在一般的压力范围内，对材料的要求低，多采用普通的钢铁材料，加工较容易，造价也较低廉； (4) 热效率较高，一般大、中型机组绝热效率可达 0.7~0.85 左右； (5) 气量调节时，适应性强，即排气范围较广，且不受压力高低影响，能适应较广阔的压力范围和制冷量要求； (6) 气体的重度和特性对压缩机的工作性能影响不...
