制冷压缩机的工作原理及结构

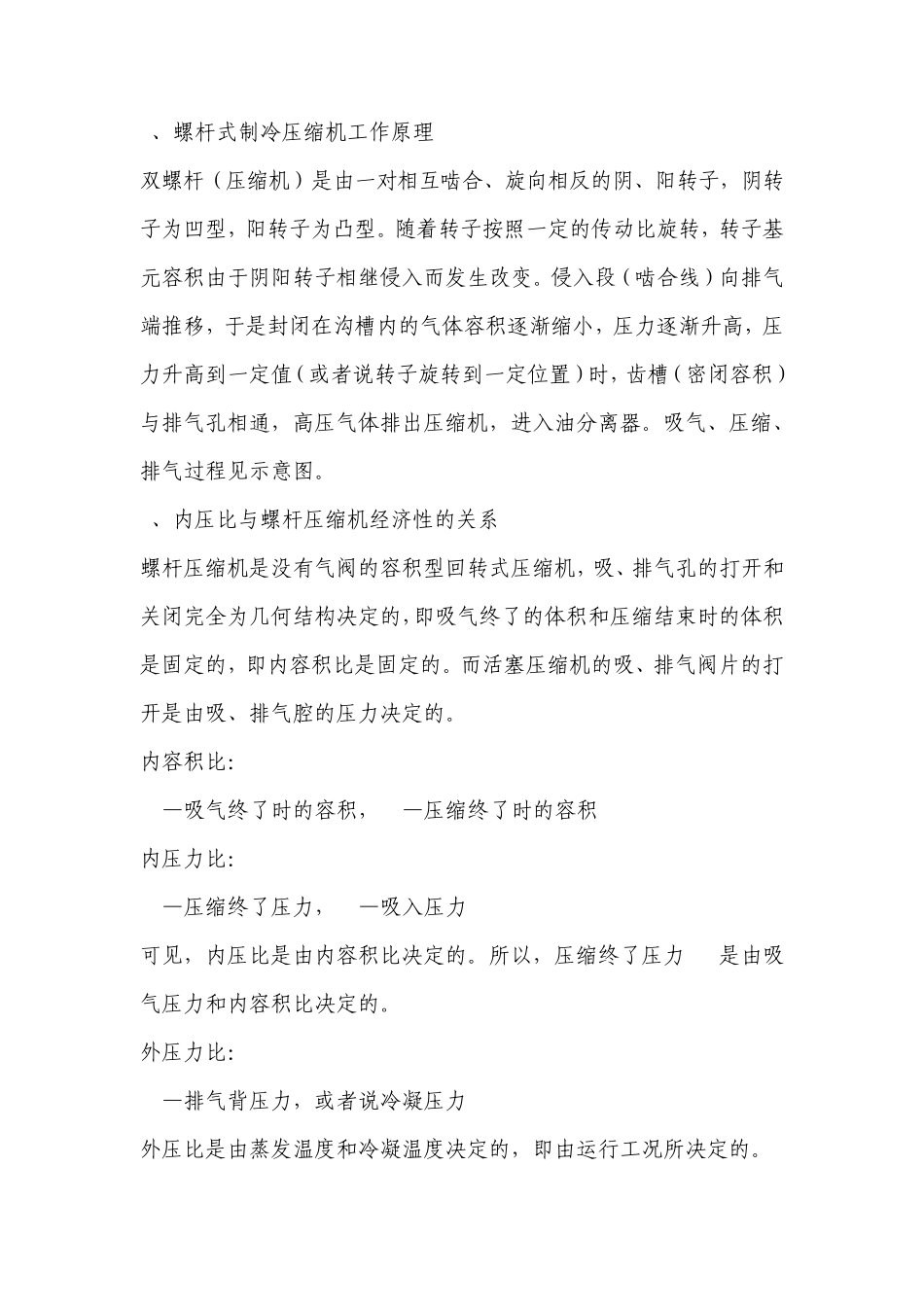

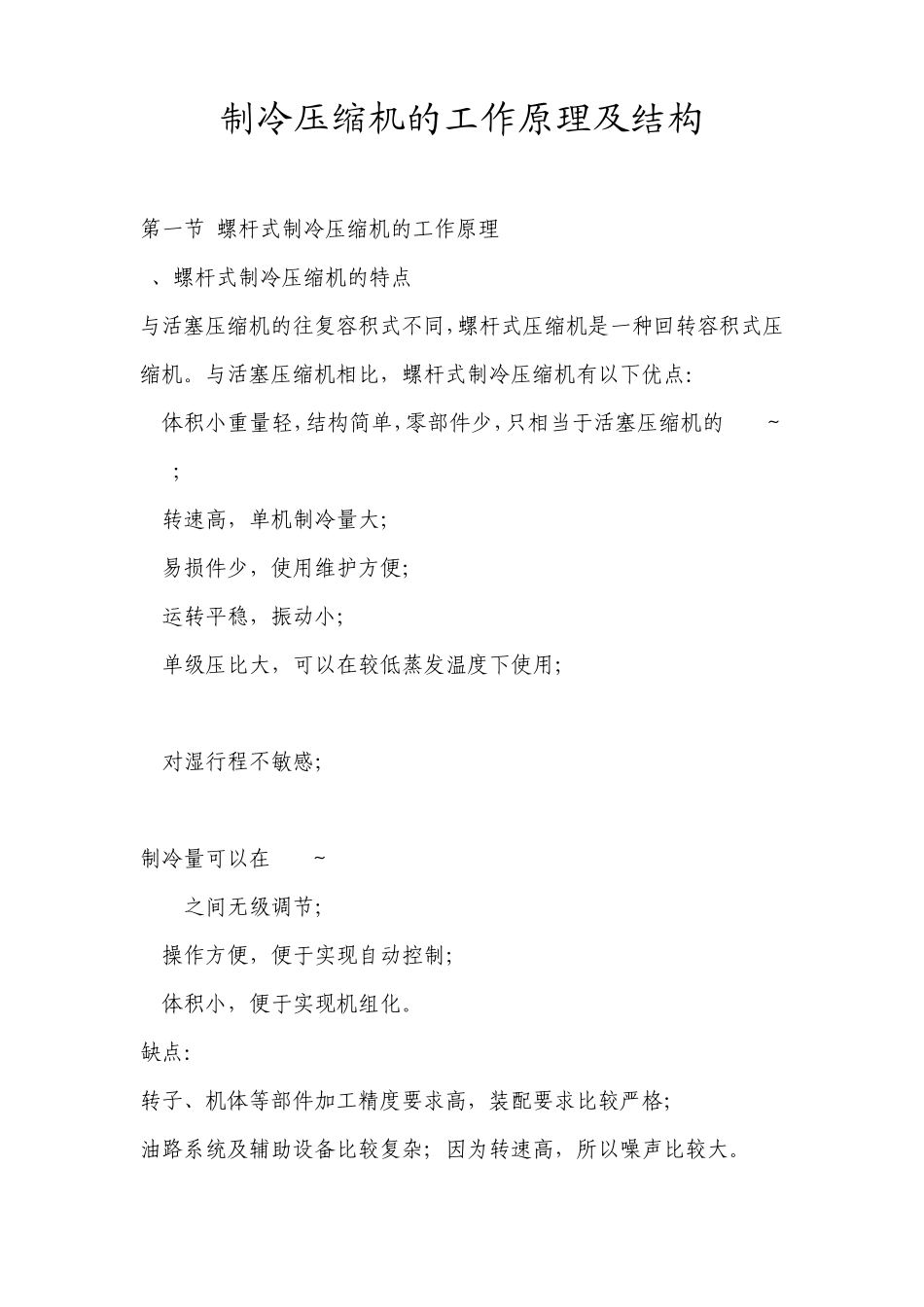

制冷压缩机的工作原理及结构 第一节 螺杆式制冷压缩机的工作原理 1、螺杆式制冷压缩机的特点 与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。与活塞压缩机相比，螺杆式制冷压缩机有以下优点： a.体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2； b.转速高，单机制冷量大； c.易损件少，使用维护方便； d.运转平稳，振动小； e.单级压比大，可以在较低蒸发温度下使用； f. g.对湿行程不敏感； h. 制冷量可以在 10%～ 100%之间无级调节； i.操作方便，便于实现自动控制； j.体积小，便于实现机组化。 缺点： 转子、机体等部件加工精度要求高，装配要求比较严格； 油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。 2、螺杆式制冷压缩机工作原理 双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型。随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变。侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位臵）时，齿槽（密闭容积）与排气孔相通，高压气体排出压缩机，进入油分离器。吸气、压缩、排气过程见示意图。 3、内压比与螺杆压缩机经济性的关系 螺杆压缩机是没有气阀的容积型回转式压缩机，吸、排气孔的打开和关闭完全为几何结构决定的，即吸气终了的体积和压缩结束时的体积是固定的，即内容积比是固定的。而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。 内容积比：Vi=VS/Vd VS—吸气终了时的容积，Vd—压缩终了时的容积 内压力比：Za = Pd / P0 Pd—压缩终了压力，P0—吸入压力 可见，内压比是由内容积比决定的。所以，压缩终了压力 Pd是由吸气压力和内容积比决定的。 外压力比：Zy = Py / P0 Py—排气背压力，或者说冷凝压力 外压比是由蒸发温度和冷凝温度决定的，即由运行工况所决定的。 当压缩机内压比小于外压比时（内容积比小），压缩终了压力小于冷凝压力，气体进入排气口后不能排出压缩机，会受到下一个齿槽排出的气体继续压缩（等容压缩），直到压力达到冷凝压力时，才会排出排气口，进入排气管路；当压缩机内压比大于外压比时（内容积比大）， 压缩终了压力大于冷凝压力，气体进入排气口后压力迅速降低至冷凝压力（等容膨胀） 。不论是等容压缩还是等容膨胀，都会使压缩机功耗...
