制冷用板式换热器选型规范

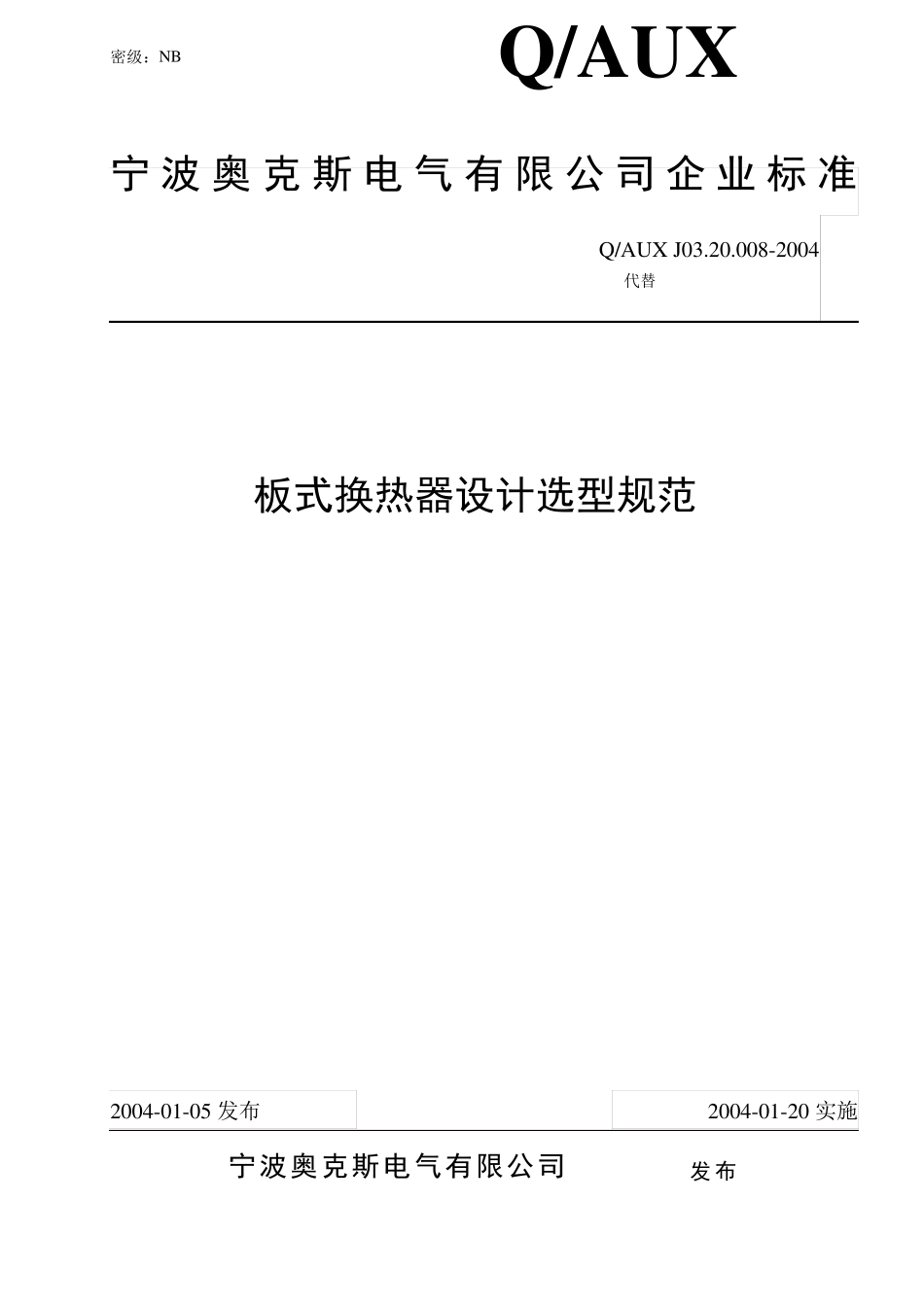

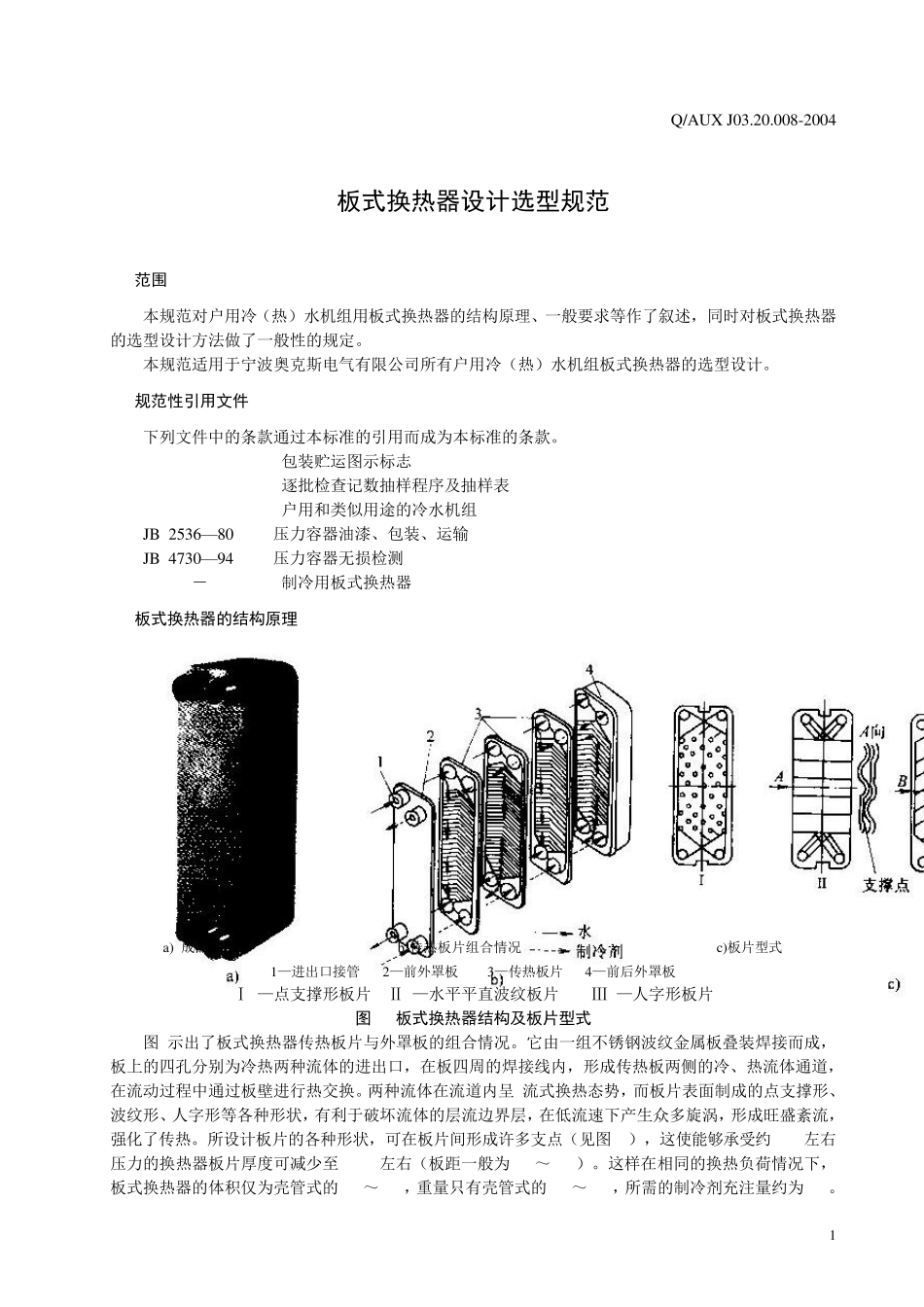

密级：N B 宁波奥克斯电气有限公司企业 标 准 Q /AU X J03.20.008-2004 代替Q/SX J03.02.033-2003 板式换热器设计选型规范 2004-01-05 发布 2004-01-20 实施 宁波奥克斯电气有限公司 发 布 Q/AUX Q /AU X J03.20.008-2004 II 前 言 本规范是在借鉴行业经验, 并参照《JB8701－1998制冷用板式换热器》，并结合本公司实际情况，其目的是为了规范设计，提高并稳定户用冷水（热泵）机组的设计开发质量，可作为户用机组设计人员、工艺人员的参考资料，使用者可根据实际情况进行酌情增删。 本标准由宁波奥克斯电气有限公司提出。 本标准由宁波奥克斯电气有限公司研发中心归口。 本标准由宁波奥克斯电气有限公司研发中心起草。 本标准起草人：晏卫、杨天刚、王捷、丁伟。 Q/AUX J03.20.008-2004 1 板式换热器设计选型规范 1 范围 本规范对户用冷（热）水机组用板式换热器的结构原理、一般要求等作了叙述，同时对板式换热器的选型设计方法做了一般性的规定。 本规范适用于宁波奥克斯电气有限公司所有户用冷（热）水机组板式换热器的选型设计。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB191 包装贮运图示标志 GB2828 逐批检查记数抽样程序及抽样表 GB/T18430.2-2001 户用和类似用途的冷水机组 JB 2536—80 压力容器油漆、包装、运输 JB 4730—94 压力容器无损检测 JB8701－1998 制冷用板式换热器 3 板式换热器的结构原理 a) 成品外形 b)传热板片组合情况 c)板片型式 1—进出口接管 2—前外罩板 3—传热板片 4—前后外罩板 Ⅰ —点支撑形板片 Ⅱ —水平平直波纹板片 Ⅲ —人字形板片 图1 板式换热器结构及板片型式 图1示出了板式换热器传热板片与外罩板的组合情况。它由一组不锈钢波纹金属板叠装焊接而成，板上的四孔分别为冷热两种流体的进出口，在板四周的焊接线内，形成传热板两侧的冷、热流体通道，在流动过程中通过板壁进行热交换。两种流体在流道内呈 流式换热态势，而板片表面制成的点支撑形、波纹形、人字形等各种形状，有利于破坏流体的层流边界层，在低流速下产生众多旋涡，形成旺盛紊流，强化了传热。所设计板片的各种形状，可在板片间形成许多支点（见图1c），这使能够承受约3MPa左右压力的换热器板片厚度可减少至0.5mm左右（板距一般为2mm～5mm）。这样在相同的换热负荷情况下，板式换热器的体积仅为壳管式的1/3～1/6，重量只有...
