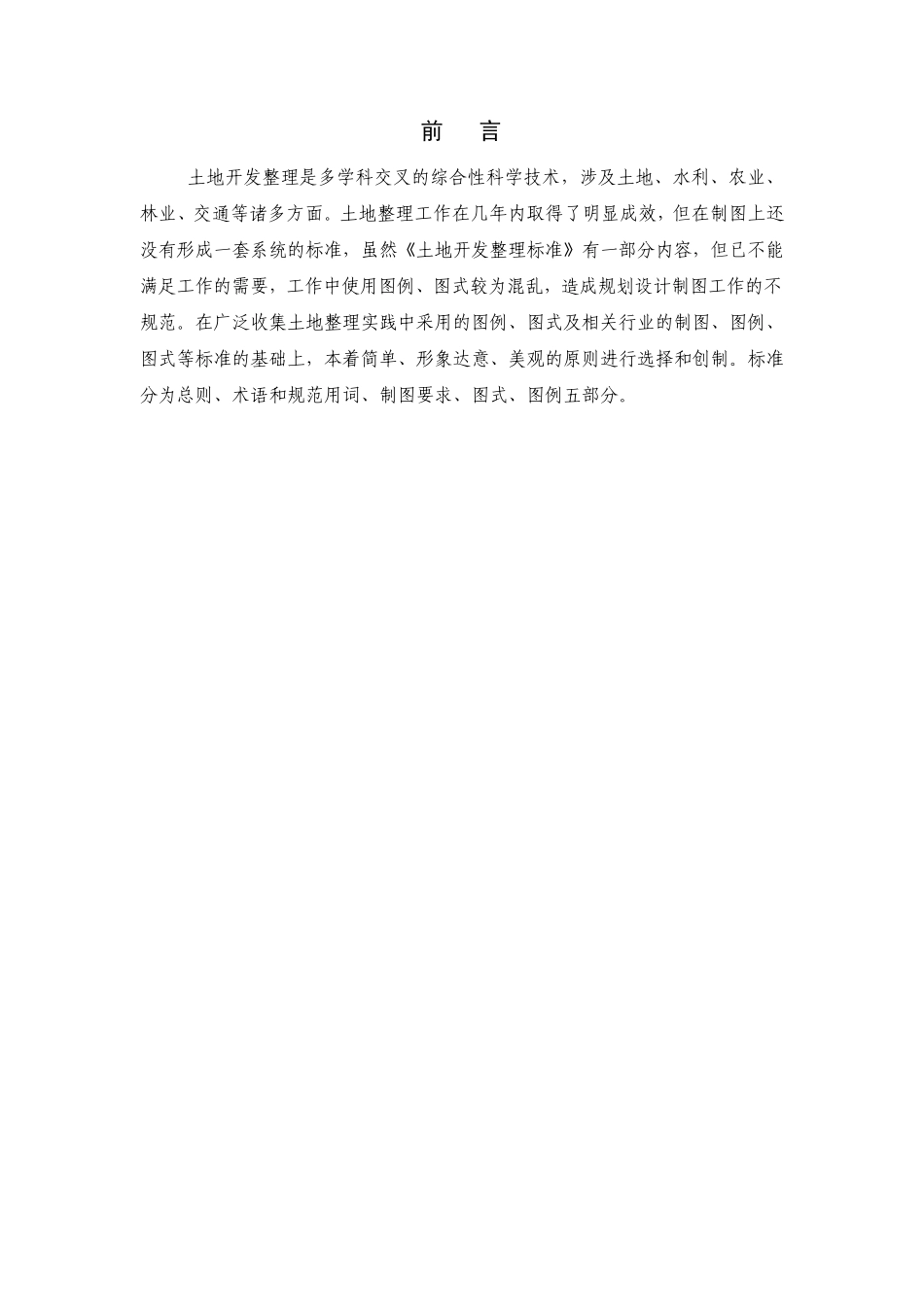

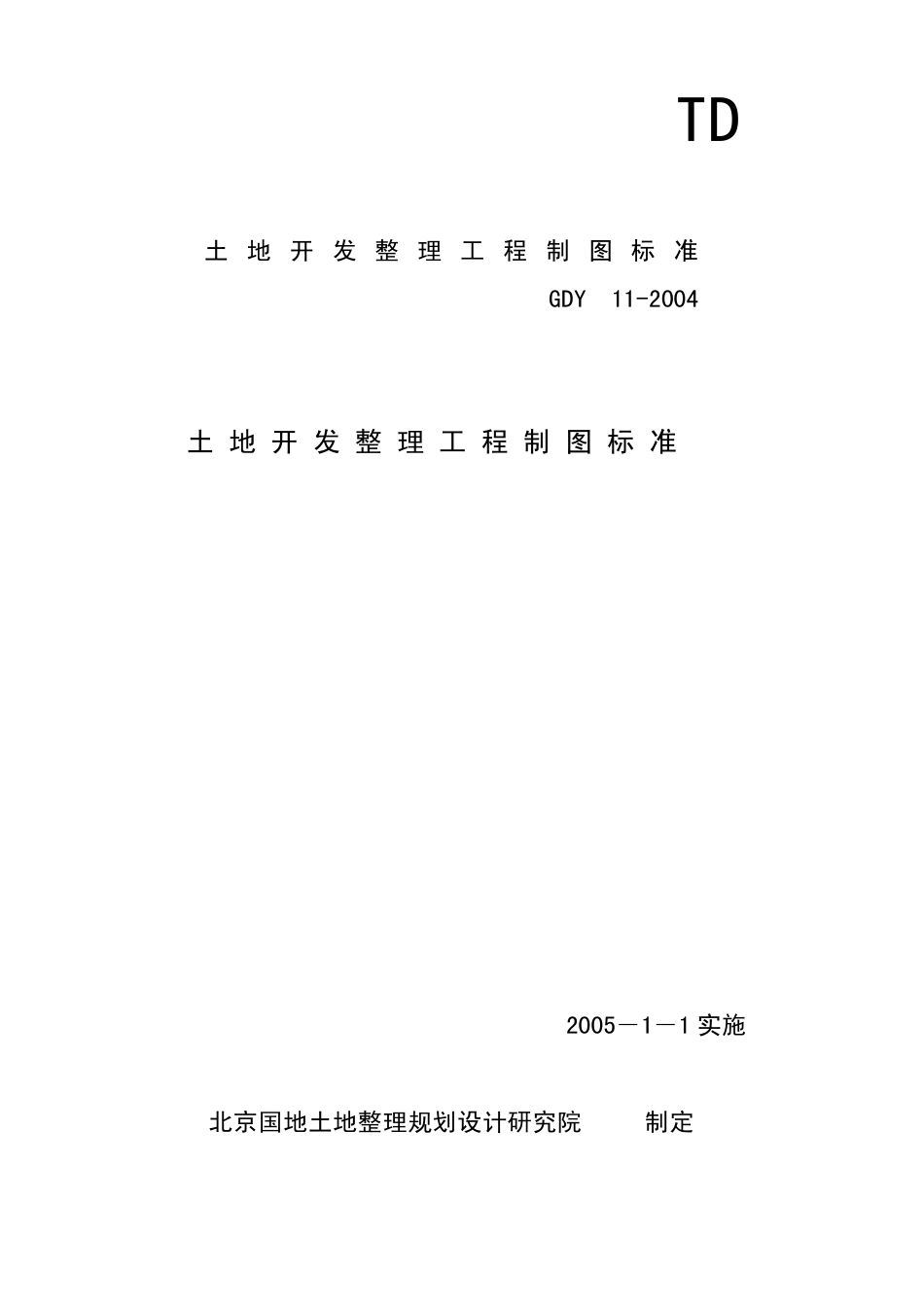

TD 土地开发整理工程制图标准 GDY 11-2004 土 地 开 发 整 理 工 程 制 图 标 准 2005－1－1 实施 北京国地土地整理规划设计研究院 制定 前 言 土地开发整理是多学科交叉的综合性科学技术，涉及土地、水利、农业、林业、交通等诸多方面。土地整理工作在几年内取得了明显成效，但在制图上还没有形成一套系统的标准，虽然《土地开发整理标准》有一部分内容，但已不能满足工作的需要，工作中使用图例、图式较为混乱，造成规划设计制图工作的不规范。在广泛收集土地整理实践中采用的图例、图式及相关行业的制图、图例、图式等标准的基础上，本着简单、形象达意、美观的原则进行选择和创制。标准分为总则、术语和规范用词、制图要求、图式、图例五部分。 目 录 1 总 则.......................................................................................................................................1 2 术语和规范用词.........................................................................................................................2 2 .1 术语....................................................................................................................................2 2 .2 规范用词............................................................................................................................2 3 绘图要求.....................................................................................................................................3 3 .1 一般规定............................................................................................................................3 3 .2 土地开发整理项目现状图................................................................................................3 3 .3 土地开发整理项目规划图................................................................................................4 3 .4 工程设计图........................................................................................................................7 4 图 式................................................................................................
