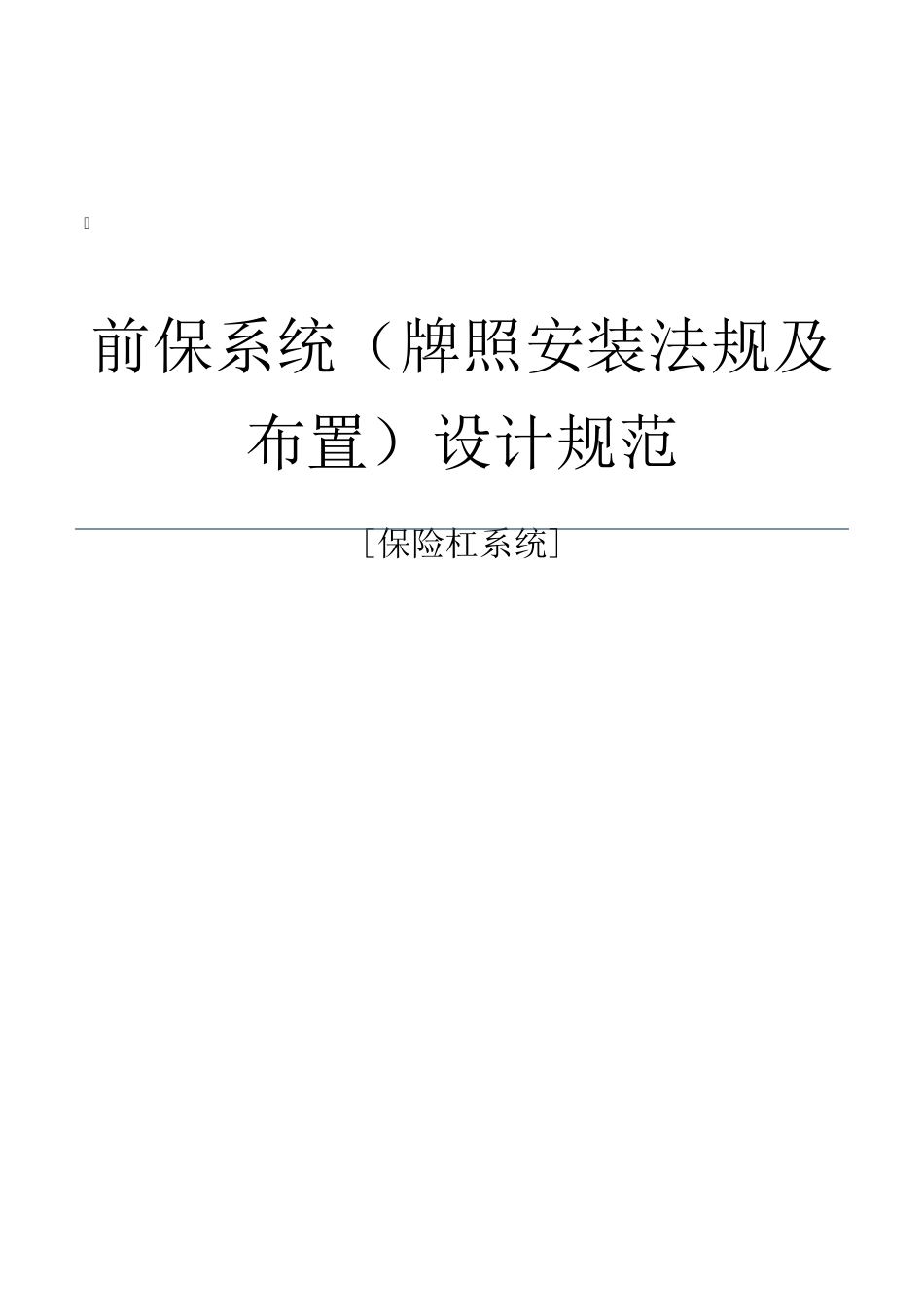

前保系统(牌照安装法规及布置)设计规范BP

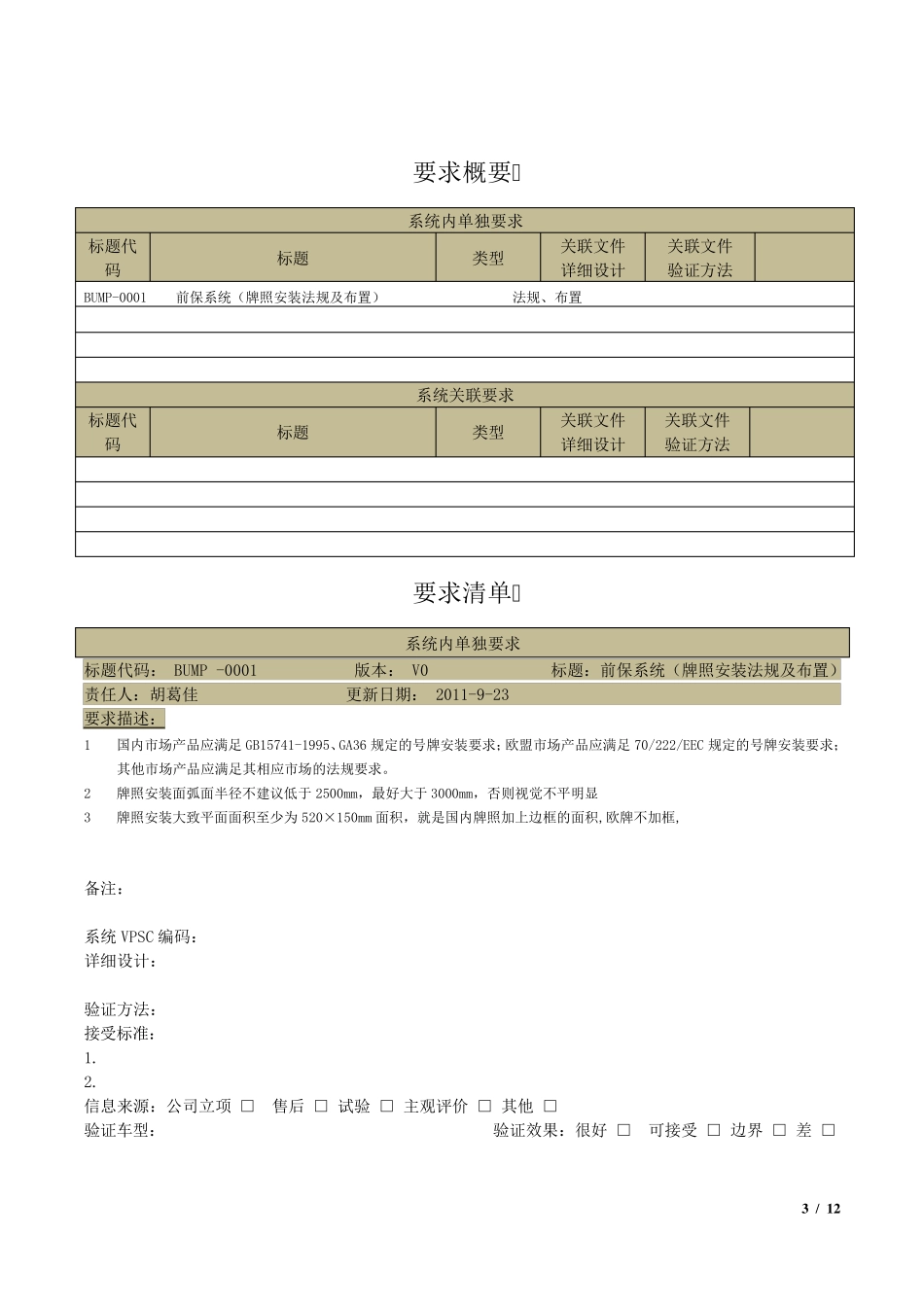

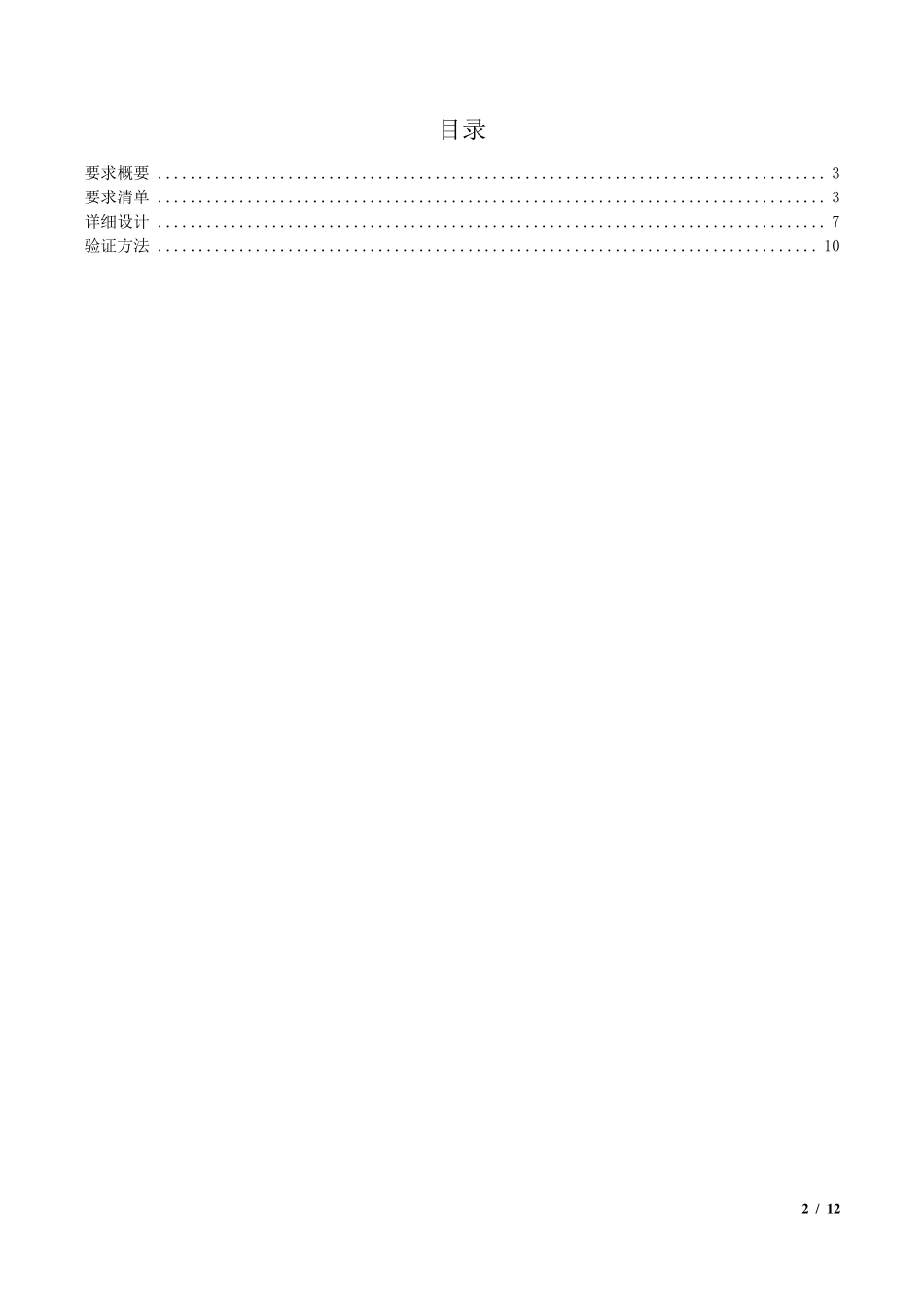

前保系统（牌照安装法规及布置）设计规范 [保险杠系统] 2 / 12 目录 要求概要 .................................................................................. 3 要求清单 .................................................................................. 3 详细设计 .................................................................................. 7 验证方法 ................................................................................. 10 3 / 1 2 要求概要 系统内单独要求 标题代码 标题 类型 关联文件 详细设计 关联文件 验证方法 BUMP-0001 前保系统（牌照安装法规及布置） 法规、布置 系统关联要求 标题代码 标题 类型 关联文件 详细设计 关联文件 验证方法 要求清单 系统内单独要求 标题代码： BUMP -0001 版本： V0 标题：前保系统（牌照安装法规及布置） 责任人：胡葛佳 更新日期： 2011-9-23 要求描述： 1 国内市场产品应满足GB15741-1995、GA36 规定的号牌安装要求；欧盟市场产品应满足70/222/EEC 规定的号牌安装要求；其他市场产品应满足其相应市场的法规要求。 2 牌照安装面弧面半径不建议低于2500mm，最好大于3000mm，否则视觉不平明显 3 牌照安装大致平面面积至少为520×150mm 面积，就是国内牌照加上边框的面积,欧牌不加框, 备注： 系统VPSC 编码： 详细设计： 验证方法： 接受标准： 1. 2. 信息来源：公司立项 □ 售后 □ 试验 □ 主观评价 □ 其他 □ 验证车型： 验证效果：很好 □ 可接受 □ 边界 □ 差 □ 4 / 12 设计目标： 产品设计寿命目标： Benchmark 车型调查： 系统关联要求 标题代码： 版本： 标题： 责任人： 更新日期： 要求描述： 备注： 系统VPSC 编码： 详细设计： 验证方法： 接受标准： 信息来源：公司立项 ■ 售后 □ 试验 □ 主观评价 □ 其他 □ 验证车型： 验证效果：很好 ■ 可接受 □ 边界 □ 差 □ 设计目标： 产品设计寿命目标： Benchmark 车型调查： 图一 牌照装在前保险杠本体上 5 / 1 2 图 三 牌照安装在牌照安装板上 图 二 牌照安装在牌照安装支架上 6 / 1 2 序号 车型 名称 牌照安装方式 备注 1 轿车/SUV 上海大众 New Passat 图一 2 上海大众 POLO 图一 3 上海大众-Passat 新领驭 图...
