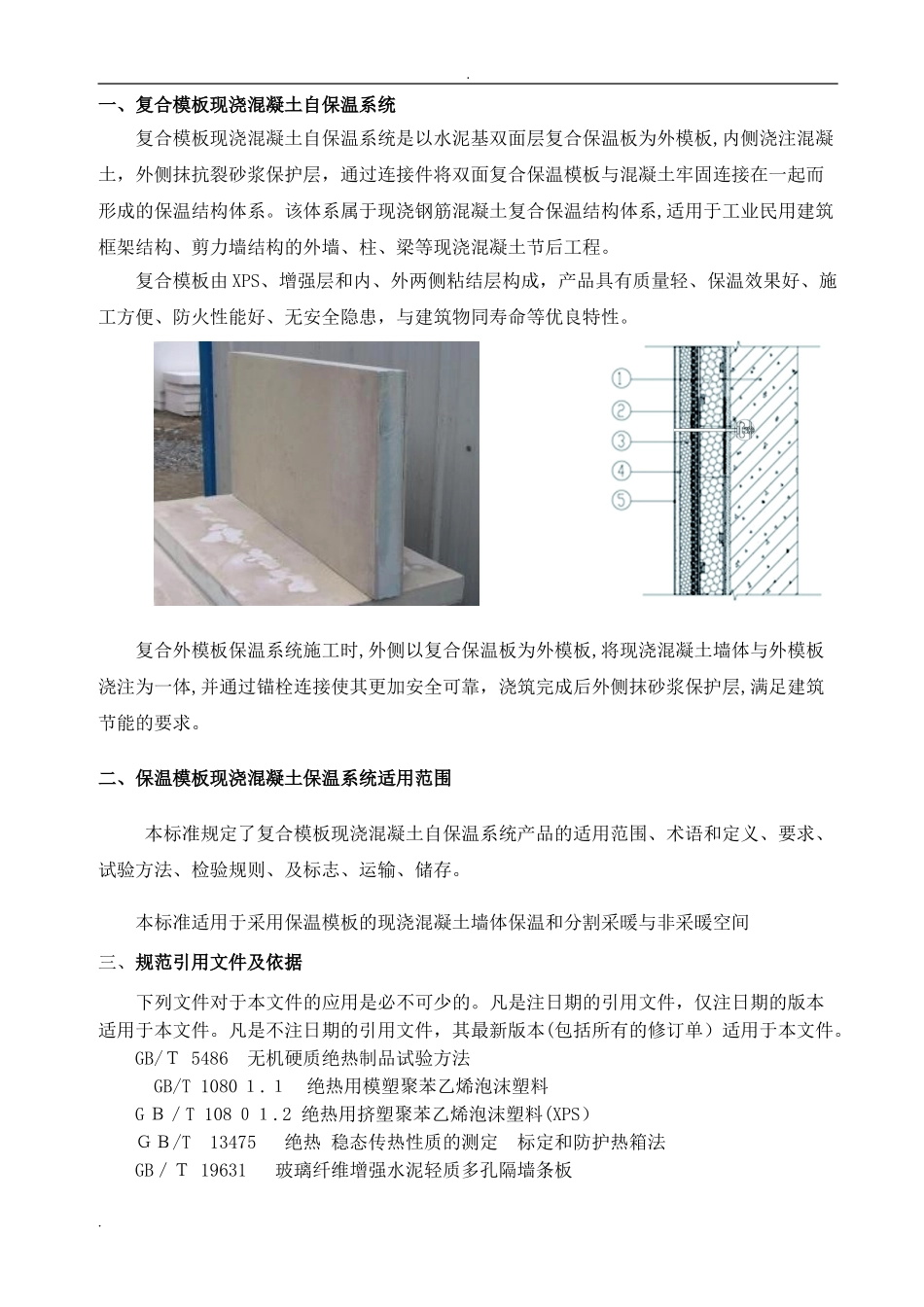

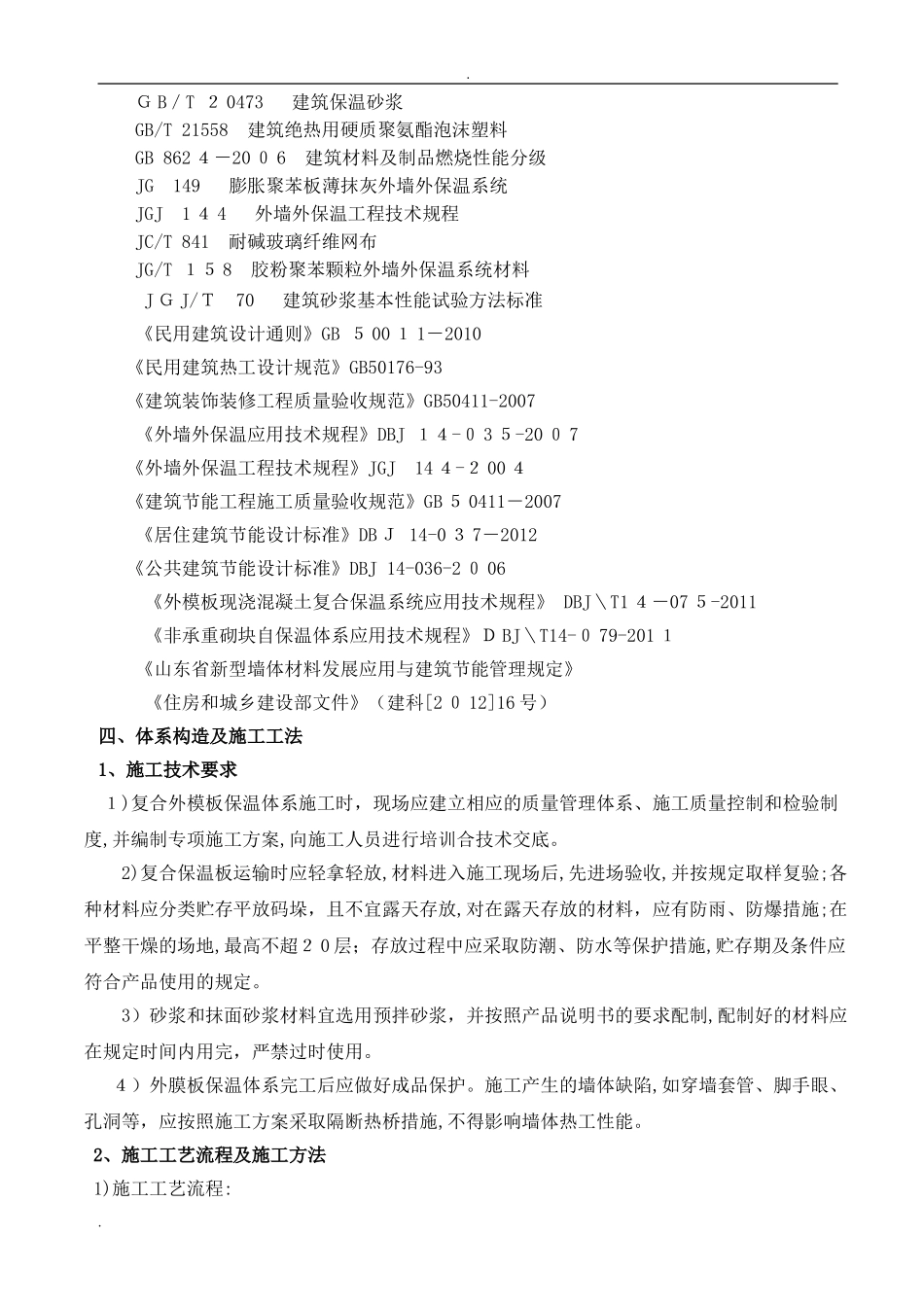

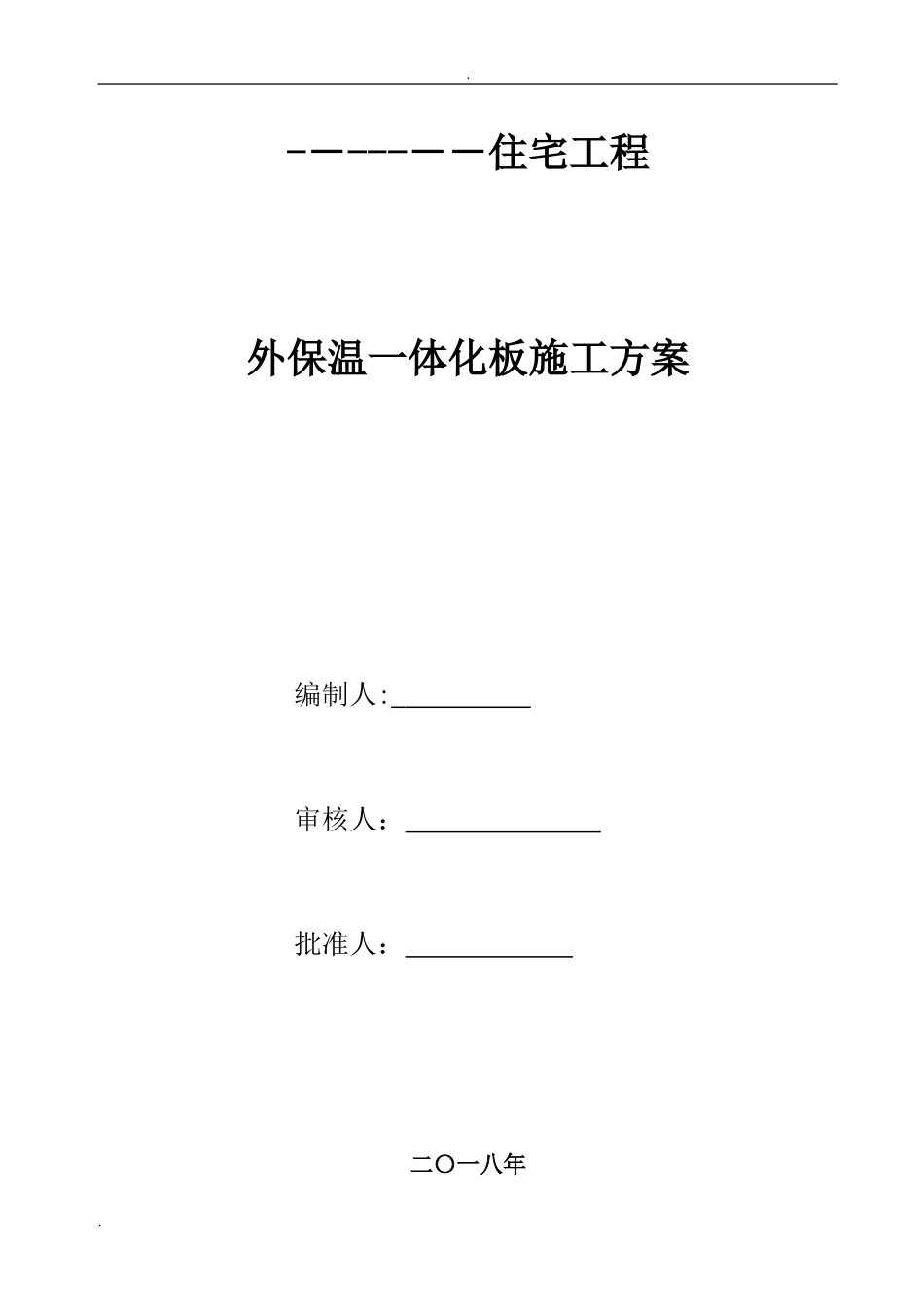

.-－---－－住宅工程外保温一体化板施工方案编制人:审核人：批准人：二〇一八年..一、复合模板现浇混凝土自保温系统复合模板现浇混凝土自保温系统是以水泥基双面层复合保温板为外模板,内侧浇注混凝土，外侧抹抗裂砂浆保护层，通过连接件将双面复合保温模板与混凝土牢固连接在一起而形成的保温结构体系。该体系属于现浇钢筋混凝土复合保温结构体系,适用于工业民用建筑框架结构、剪力墙结构的外墙、柱、梁等现浇混凝土节后工程。复合模板由XPS、增强层和内、外两侧粘结层构成，产品具有质量轻、保温效果好、施工方便、防火性能好、无安全隐患，与建筑物同寿命等优良特性。复合外模板保温系统施工时,外侧以复合保温板为外模板,将现浇混凝土墙体与外模板浇注为一体,并通过锚栓连接使其更加安全可靠，浇筑完成后外侧抹砂浆保护层,满足建筑节能的要求。二、保温模板现浇混凝土保温系统适用范围本标准规定了复合模板现浇混凝土自保温系统产品的适用范围、术语和定义、要求、试验方法、检验规则、及标志、运输、储存。本标准适用于采用保温模板的现浇混凝土墙体保温和分割采暖与非采暖空间三、规范引用文件及依据下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修订单）适用于本文件。GB/Ｔ5486无机硬质绝热制品试验方法GB/T1080１.１绝热用模塑聚苯乙烯泡沫塑料GＢ／T108０１.2绝热用挤塑聚苯乙烯泡沫塑料(XPS）ＧＢ/T13475绝热稳态传热性质的测定标定和防护热箱法GB／Ｔ19631玻璃纤维增强水泥轻质多孔隔墙条板..ＧB／T２0473建筑保温砂浆GB/T21558建筑绝热用硬质聚氨酯泡沫塑料GB862４－20０6建筑材料及制品燃烧性能分级JG149膨胀聚苯板薄抹灰外墙外保温系统JGJ1４4外墙外保温工程技术规程JC/T841耐碱玻璃纤维网布JG/T１５8胶粉聚苯颗粒外墙外保温系统材料JＧJ/Ｔ70建筑砂浆基本性能试验方法标准《民用建筑设计通则》GB５00１1－2010《民用建筑热工设计规范》GB50176-93《建筑装饰装修工程质量验收规范》GB50411-2007《外墙外保温应用技术规程》DBJ１４-０3５-20０7《外墙外保温工程技术规程》JGJ14４-２00４《建筑节能工程施工质量验收规范》GB５0411－2007《居住建筑节能设计标准》DBＪ14-0３7－2012《公共建筑节能设计标准》DBJ14-036-2０06《外模板现浇混凝土复合保温系统应用技术规程》DBJ＼T1４－07５-2011《非承重砌块自保温体系应用技术规程》ＤBJ＼T14-０79-201１《山东省新型墙体材料发展应用与建筑节能管理规定》《住房和城乡建设部文件》（建科[2０12]16号）四、体系构造及施工工法1、施工技术要求１)复合外模板保温体系施工时，现场应建立相应的质量管理体系、施工质量控制和检验制度,并编制专项施工方案,向施工人员进行培训合技术交底。2)复合保温板运输时应轻拿轻放,材料进入施工现场后,先进场验收,并按规定取样复验;各种材料应分类贮存平放码垛，且不宜露天存放,对在露天存放的材料，应有防雨、防爆措施;在平整干燥的场地,最高不超２0层；存放过程中应采取防潮、防水等保护措施,贮存期及条件应符合产品使用的规定。3）砂浆和抹面砂浆材料宜选用预拌砂浆，并按照产品说明书的要求配制,配制好的材料应在规定时间内用完，严禁过时使用。４）外膜板保温体系完工后应做好成品保护。施工产生的墙体缺陷,如穿墙套管、脚手眼、孔洞等，应按照施工方案采取隔断热桥措施,不得影响墙体热工性能。2、施工工艺流程及施工方法1)施工工艺流程:..墙柱钢筋验收、绑扎垫块→外模板排版→外模板裁割→钻孔→安装连接件或预埋件→起吊→立外模板→外模板临时固定→立内侧模板→穿对拉螺栓→立模板竖向木方次楞→立水平钢管主楞→调整外模板位置和垂直度→固定→浇筑混凝土→拆除内模板和主次楞→对拉螺栓孔封堵→拼缝及阴阳角处抗裂处理→抹面砂浆施工→饰面层施工。2)施工工法(1)外模板排版外模板排版的合理性对施工的难易和外墙的防裂具有重要影响。外模板的排版拼接应综合考虑两方面问题:a）尽量采用大规格整板,减少拼接。外模板的拼接处由于板的伸缩变形易开裂，因此拼缝处必须附加玻纤网格布...
