剩余电流式电气火灾监控系统的原理及安装注意事项VIP专享

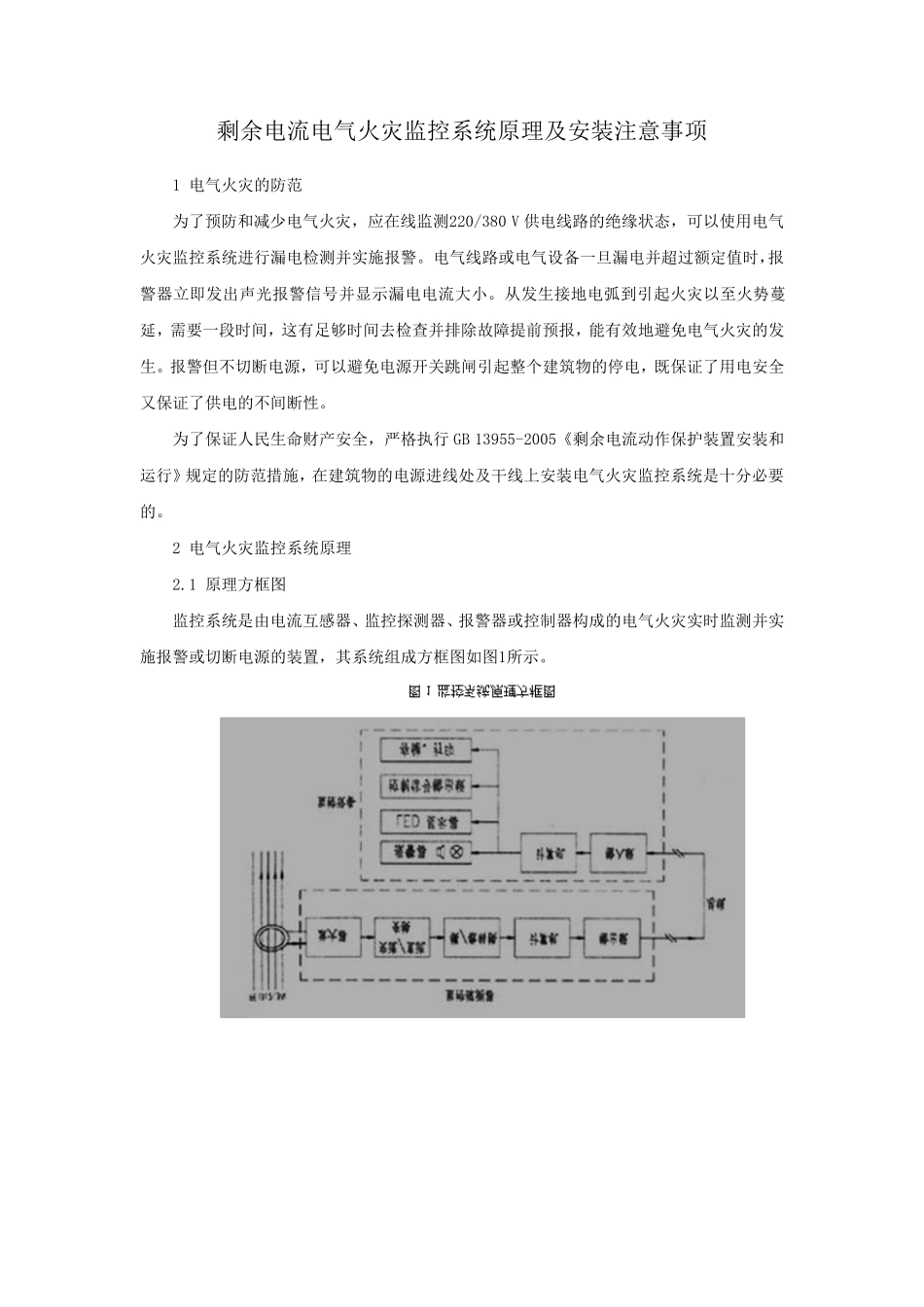

剩 余 电 流 电 气 火 灾 监 控 系 统 原 理 及 安 装 注 意 事 项1 电 气 火 灾 的 防 范为 了 预 防 和 减 少 电 气 火 灾 ， 应 在 线 监 测 220/380 V 供 电 线 路 的 绝 缘 状 态 ， 可 以 使 用 电 气火 灾 监 控 系 统 进 行 漏 电 检 测 并 实 施 报 警 。 电 气 线 路 或 电 气 设 备 一 旦 漏 电 并 超 过 额 定 值 时 ，报警 器 立 即 发 出 声 光 报 警 信 号 并 显 示 漏 电 电 流 大 小 。 从 发 生 接 地 电 弧 到 引 起 火 灾 以 至 火 势 蔓延 ， 需 要 一 段 时 间 ， 这 有 足 够 时 间 去 检 查 并 排 除 故 障 提 前 预 报 ， 能 有 效 地 避 免 电 气 火 灾 的 发生 。 报 警 但 不 切 断 电 源 ， 可 以 避 免 电 源 开 关 跳 闸 引 起 整 个 建 筑 物 的 停 电 ， 既 保 证 了 用 电 安 全又保 证 了 供 电 的 不 间 断 性。为 了 保 证 人民生 命财产安 全， 严格执行 GB 13955-2005《剩 余 电 流 动作保 护装 置安 装 和运行 》规定 的 防 范 措施 ， 在 建 筑 物 的 电 源 进 线 处及 干线 上安 装 电 气 火 灾 监 控 系 统 是十分必要的 。2 电 气 火 灾 监 控 系 统 原 理2.1 原 理 方框图监 控 系 统 是由电 流 互感器 、监 控 探测 器 、报 警 器 或 控 制器 构成的 电 气 火 灾 实 时 监 测 并 实施 报 警 或 切 断 电 源 的 装 置， 其系 统 组成方框图如图1所示 。3 电气火灾监控系统安装方式3.1 低压配电系统总剩余电流检测如果想监测本单位用电系统的总体绝缘状态，可以检测系统的总剩余电流，前提是单位需有独立的变电系统。电流互感器安装于变压器接地线中以提供剩余电流，探测器、报警器可以选用分体式或一体化结构，如图6所示。此种剩余电流检测要求供电系统的接地形式为 TN-S 系统。3.2 干线剩余电流检测干线指低压配电线路的主要支路，此种安装方式比较简单，电流互感器安装于干线线路中，检测的信号是互感器以后线路及负载产生的剩余电流，如图7所示。3.3 多路干线剩余电流检测以8路检测为例：8个电流互感器分别装于配电盘的各输出干线上如图8(a)...
