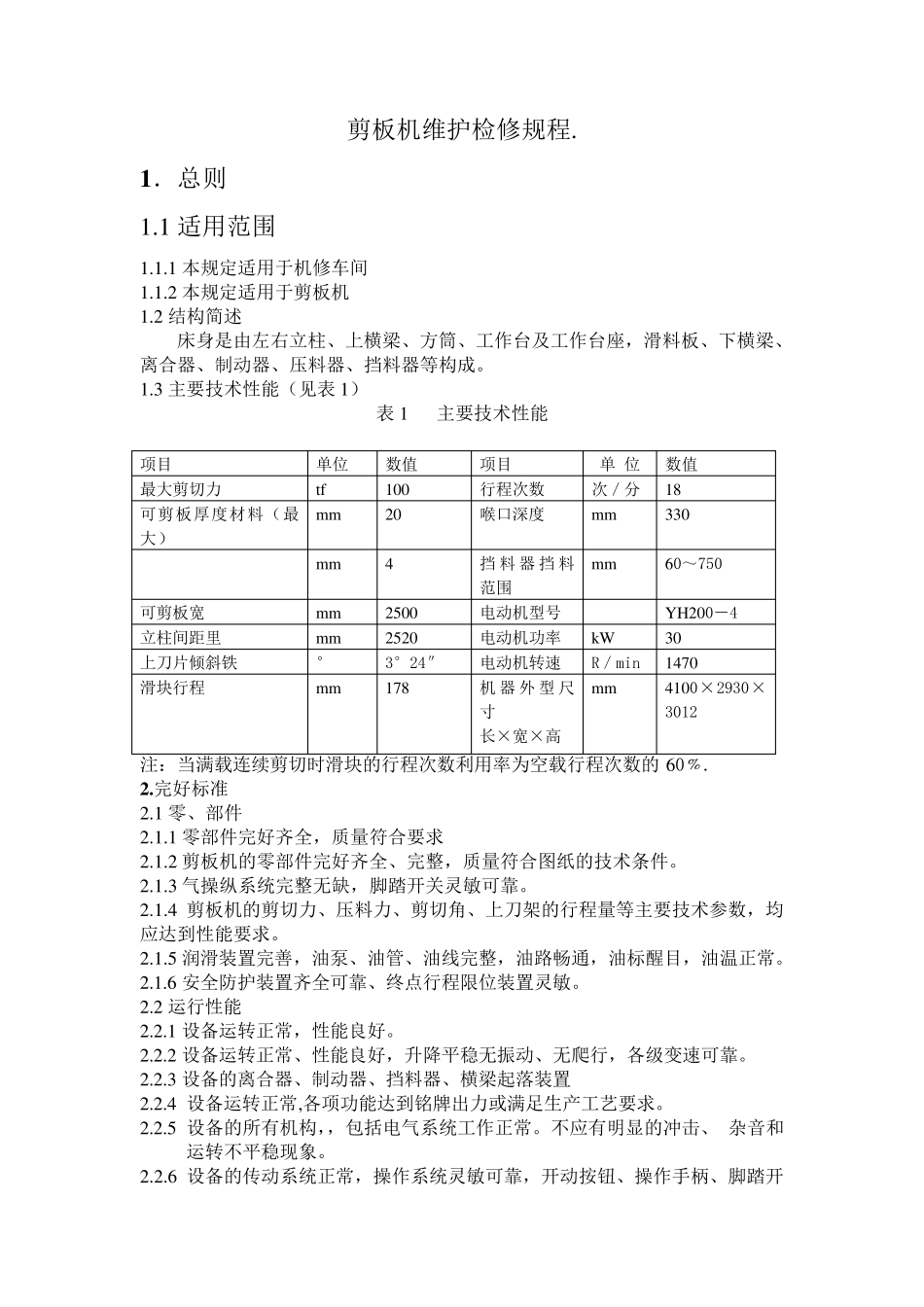

剪板机维护检修规程. 1 .总则 1.1 适用范围 1.1.1 本规定适用于机修车间 1.1.2 本规定适用于剪板机 1.2 结构简述 床身是由左右立柱、上横梁、方筒、工作台及工作台座,滑料板、下横梁、离合器、制动器、压料器、挡料器等构成。 1.3 主要技术性能(见表1) 表1 主要技术性能 项目 单位 数值 项目 单 位 数值 最大剪切力 tf 100 行程次数 次/分 18 可剪板厚度材料(最大) mm 20 喉口深度 mm 330 mm 4 挡料器挡料范围 mm 60~750 可剪板宽 mm 2500 电动机型号 YH200-4 立柱间距里 mm 2520 电动机功率 kW 30 上刀片倾斜铁 ° 3°24″ 电动机转速 R/min 1470 滑块行程 mm 178 机器外 型尺寸 长×宽×高 mm 4100×2930×3012 注:当满载连续剪切时滑块的行程次数利用率为空载行程次数的 60﹪. 2 .完好标准 2.1 零、部件 2.1.1 零部件完好齐全,质量符合要求 2.1.2 剪板机的零部件完好齐全、完整,质量符合图纸的技术条件。 2.1.3 气操纵系统完整无缺,脚踏开关灵敏可靠。 2.1.4 剪板机的剪切力、压料力、剪切角、上刀架的行程量等主要技术参数,均应达到性能要求。 2.1.5 润滑装置完善,油泵、油管、油线完整,油路畅通,油标醒目,油温正常。 2.1.6 安全防护装置齐全可靠、终点行程限位装置灵敏。 2.2 运行性能 2.2.1 设备运转正常,性能良好。 2.2.2 设备运转正常、性能良好,升降平稳无振动、无爬行,各级变速可靠。 2.2.3 设备的离合器、制动器、挡料器、横梁起落装置 2.2.4 设备运转正常,各项功能达到铭牌出力或满足生产工艺要求。 2.2.5 设备的所有机构,,包括电气系统工作正常。不应有明显的冲击、 杂音和运转不平稳现象。 2.2.6 设备的传动系统正常,操作系统灵敏可靠,开动按钮、操作手柄、脚踏开 关等灵活、好用。 2.3 技术资料 2.3.1 技术资料齐全、准确。 2.3.2 手柄档案图纸、说明书、检修及验收记录齐全、清晰。 2.3.3 设备易损备件图册完整,图纸和技术要求等技术性文件完善、准确。 2.3.4 设备操作规程、检修规程、维护保养规程齐全。 2.3.5 设备事故记录、分析事故原因、防止事故的措施等项事故处理记录齐全。 2.4 设备及环境 2.4.1 设备及环境整齐、清洁。 2.4.2 设备内外清洁,无黄袍、无油垢、无锈蚀。 2.4.3 随机附件,工具、刀具、油枪等清洁。 3 设备的维护 3.1 日常的维护 3.1.1 日常维护...
