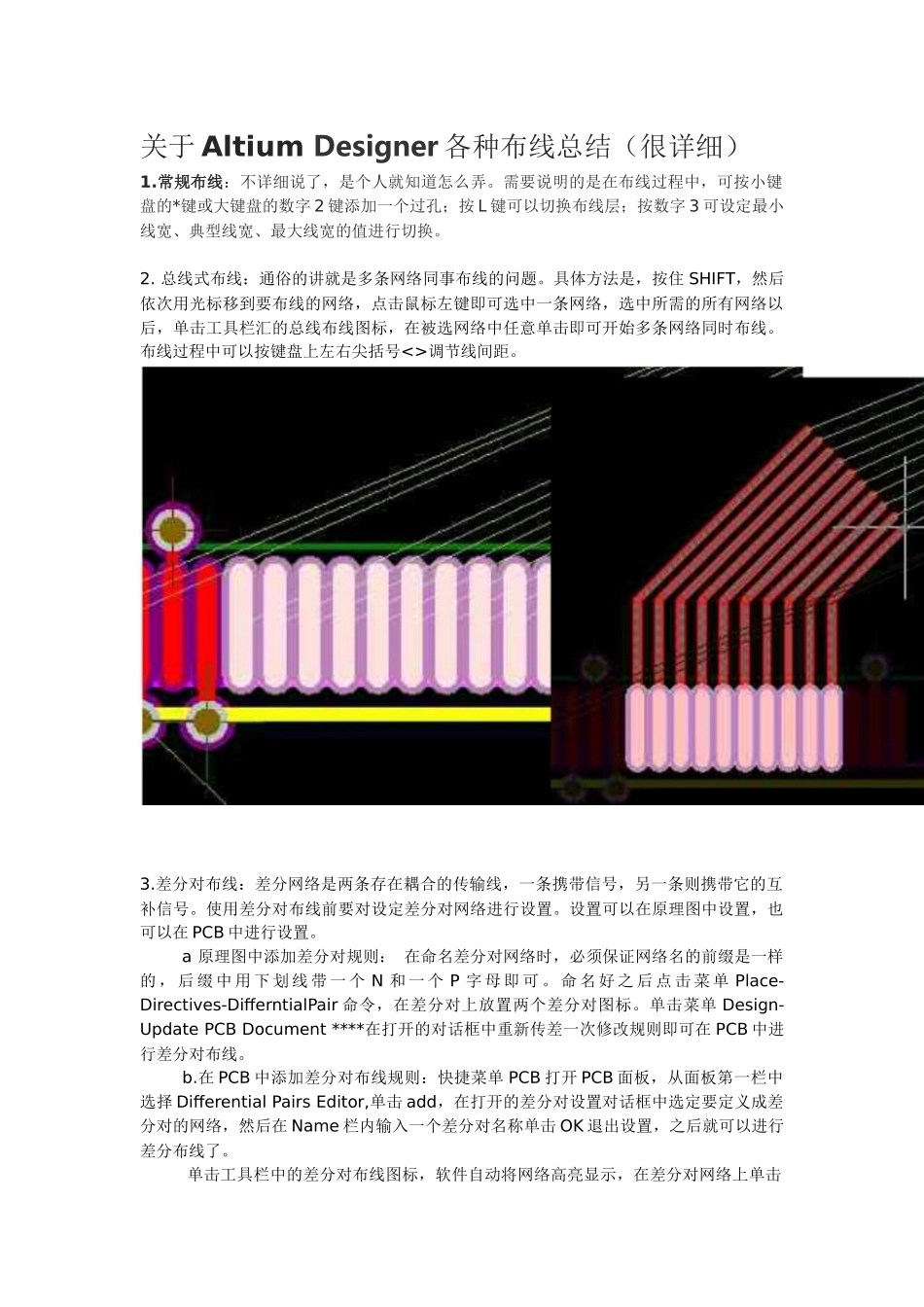

关于AltiumDesigner各种布线总结(很详细)1
常规布线:不详细说了,是个人就知道怎么弄
需要说明的是在布线过程中,可按小键盘的*键或大键盘的数字2键添加一个过孔;按L键可以切换布线层;按数字3可设定最小线宽、典型线宽、最大线宽的值进行切换
总线式布线:通俗的讲就是多条网络同事布线的问题
具体方法是,按住SHIFT,然后依次用光标移到要布线的网络,点击鼠标左键即可选中一条网络,选中所需的所有网络以后,单击工具栏汇的总线布线图标,在被选网络中任意单击即可开始多条网络同时布线
布线过程中可以按键盘上左右尖括号调节线间距
差分对布线:差分网络是两条存在耦合的传输线,一条携带信号,另一条则携带它的互补信号
使用差分对布线前要对设定差分对网络进行设置
设置可以在原理图中设置,也可以在PCB中进行设置

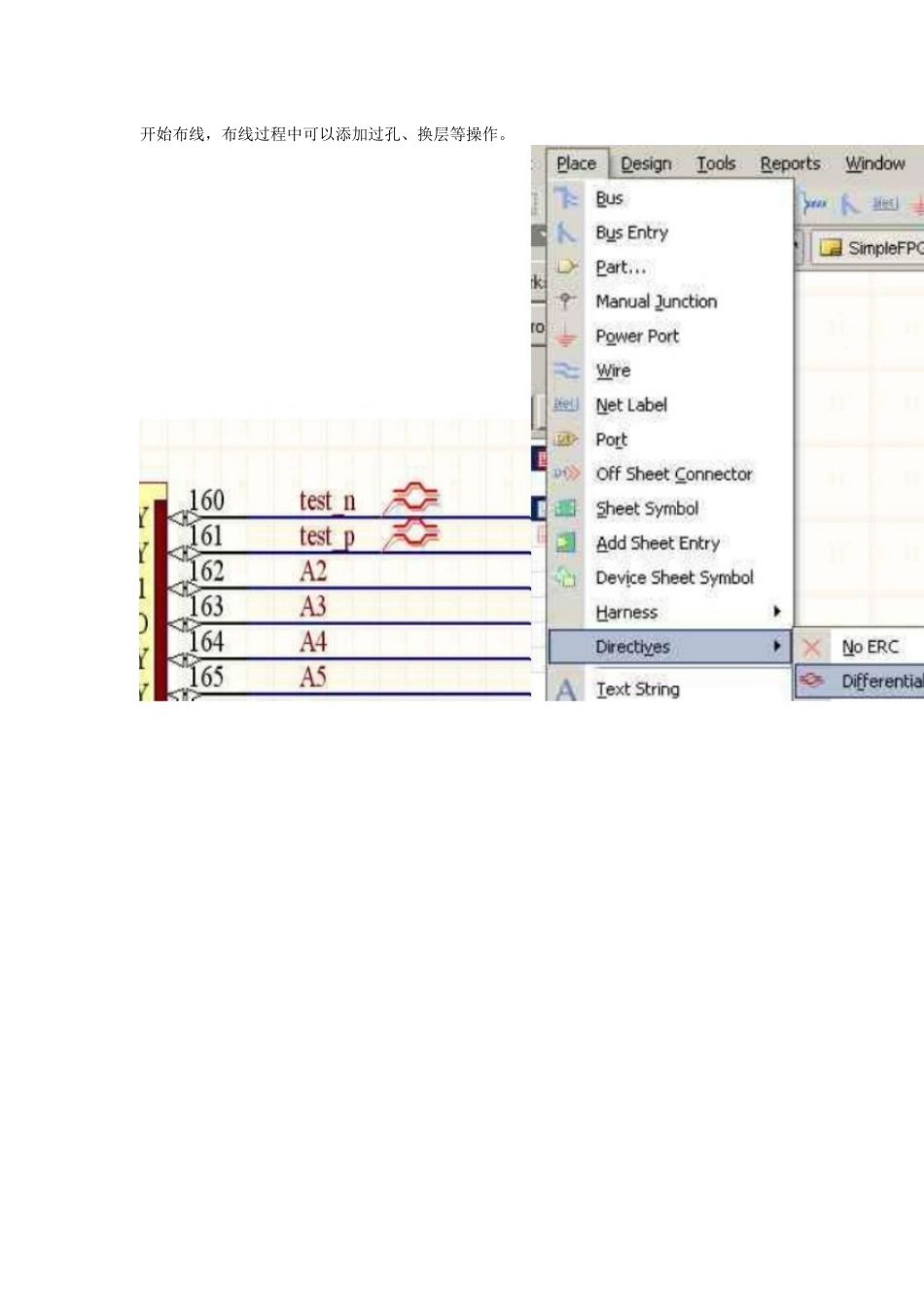

a原理图中添加差分对规则:在命名差分对网络时,必须保证网络名的前缀是一样的,后缀中用下划线带一个N和一个P字母即可
命名好之后点击菜单Place-Directives-DifferntialPair命令,在差分对上放置两个差分对图标

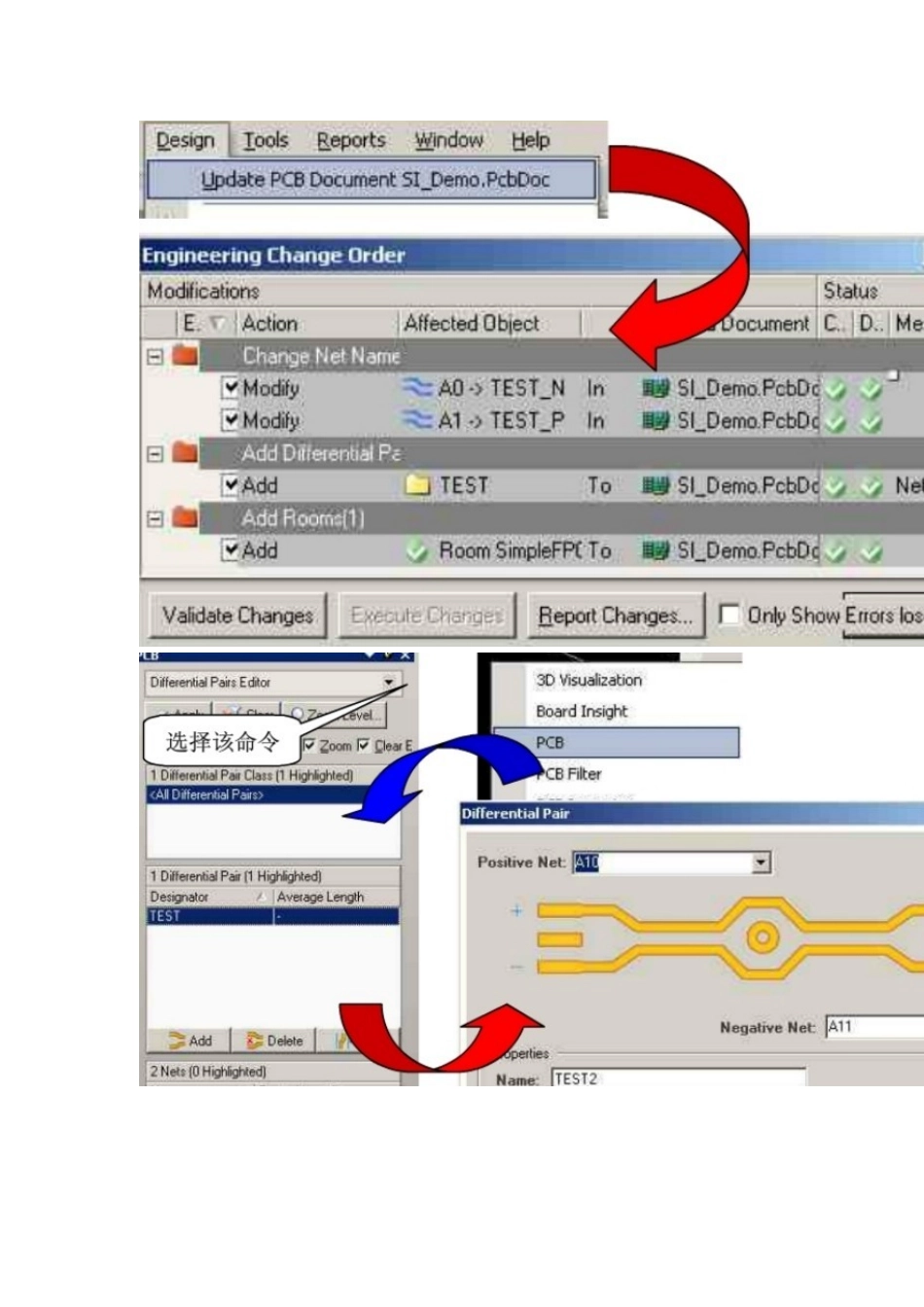

单击菜单Design-UpdatePCBDocument****在打开的对话框中重新传差一次修改规则即可在PCB中进行差分对布线
在PCB中添加差分对布线规则:快捷菜单PCB打开PCB面板,从面板第一栏中选择DifferentialPairsEditor,单击add,在打开的差分对设置对话框中选定要定义成差分对的网络,然后在Name栏内输入一个差分对名称单击OK退出设置,之后就可以进行差分布线了
单击工具栏中的差分对布线图标,软件自动将网络高亮显示,在差分对网络上单击开始布线,布线过程中可以添加过孔、换层等操作
蛇形走线:单击工具栏中的交互式布线图标进入交互布线,在布线过程中按键盘SHIFT+A即可切换到蛇形布线模式,按数字1、2键
