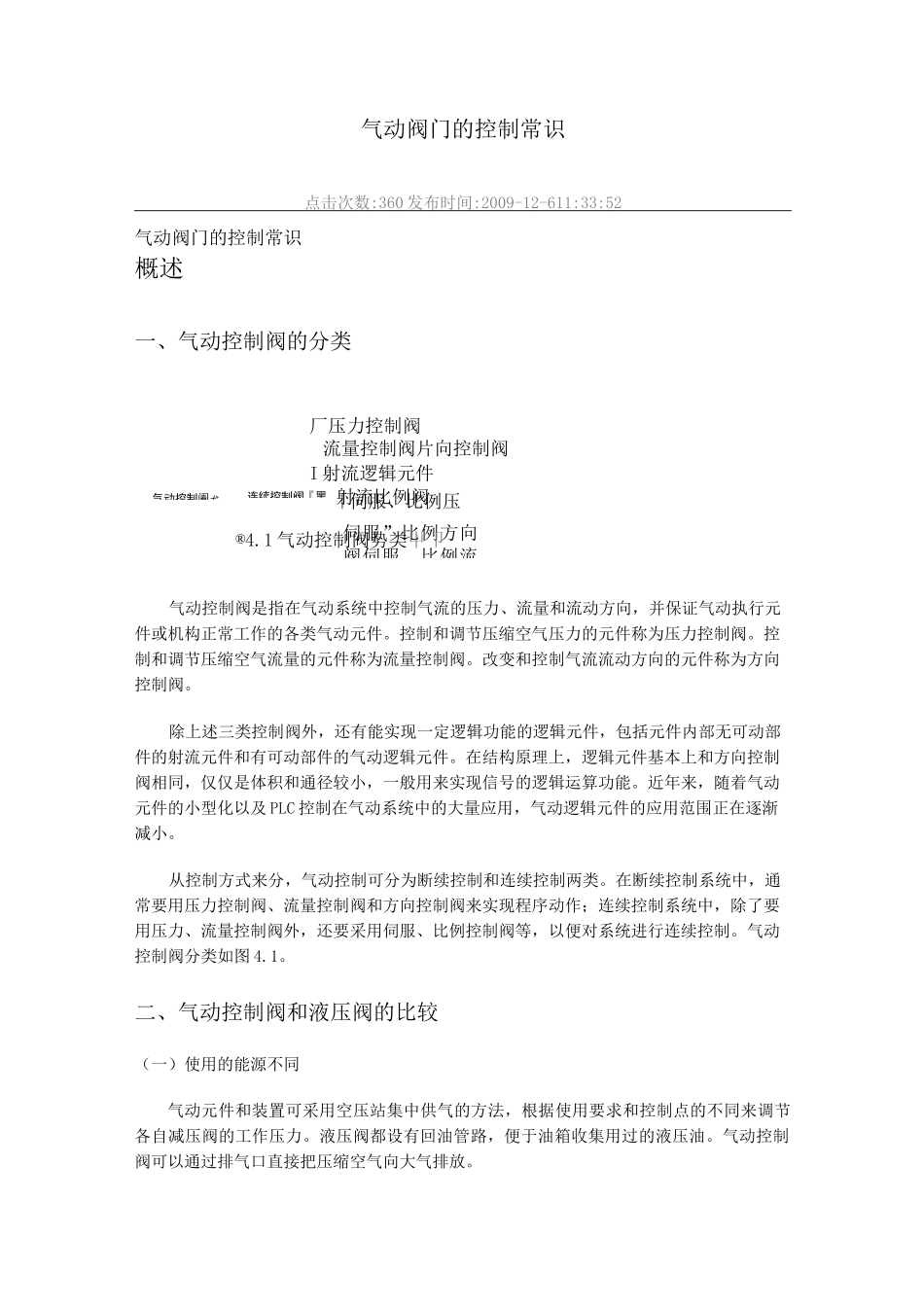

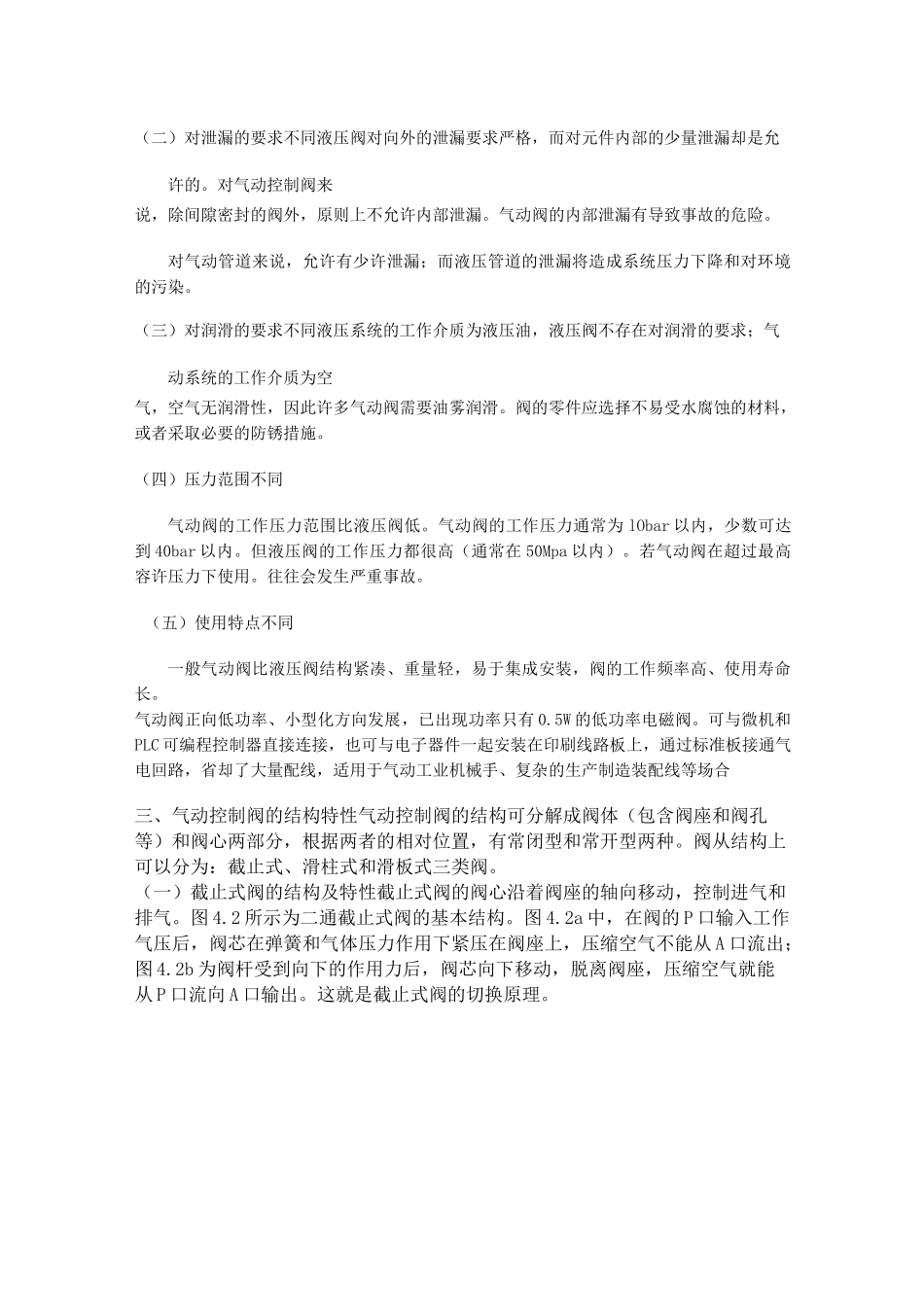

气动控制阖弋「伺服、比例压力阀连续控制阀『黑伺服”比例方向阀伺服，比例流气动阀门的控制常识点击次数:360 发布时间:2009-12-611:33:52气动阀门的控制常识概述一、气动控制阀的分类厂压力控制阀流量控制阀片向控制阀I 射流逻辑元件射流比例阀®4.1 气动控制阀势类屮卩气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。控制和调节压缩空气压力的元件称为压力控制阀。控制和调节压缩空气流量的元件称为流量控制阀。改变和控制气流流动方向的元件称为方向控制阀。除上述三类控制阀外，还有能实现一定逻辑功能的逻辑元件，包括元件内部无可动部件的射流元件和有可动部件的气动逻辑元件。在结构原理上，逻辑元件基本上和方向控制阀相同，仅仅是体积和通径较小，一般用来实现信号的逻辑运算功能。近年来，随着气动元件的小型化以及 PLC 控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。从控制方式来分，气动控制可分为断续控制和连续控制两类。在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作；连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。气动控制阀分类如图 4.1。二、气动控制阀和液压阀的比较（一）使用的能源不同气动元件和装置可采用空压站集中供气的方法，根据使用要求和控制点的不同来调节各自减压阀的工作压力。液压阀都设有回油管路，便于油箱收集用过的液压油。气动控制阀可以通过排气口直接把压缩空气向大气排放。（二）对泄漏的要求不同液压阀对向外的泄漏要求严格，而对元件内部的少量泄漏却是允许的。对气动控制阀来说，除间隙密封的阀外，原则上不允许内部泄漏。气动阀的内部泄漏有导致事故的危险。对气动管道来说，允许有少许泄漏；而液压管道的泄漏将造成系统压力下降和对环境的污染。（三）对润滑的要求不同液压系统的工作介质为液压油，液压阀不存在对润滑的要求；气动系统的工作介质为空气，空气无润滑性，因此许多气动阀需要油雾润滑。阀的零件应选择不易受水腐蚀的材料，或者采取必要的防锈措施。（四）压力范围不同气动阀的工作压力范围比液压阀低。气动阀的工作压力通常为 lObar 以内，少数可达到 40bar 以内。但液压阀的工作压力都很高（通常在 50Mpa 以内）。若气动阀在超过最高容许压力下使用。往往会发生严重事故。（五）使用特点不同一...
