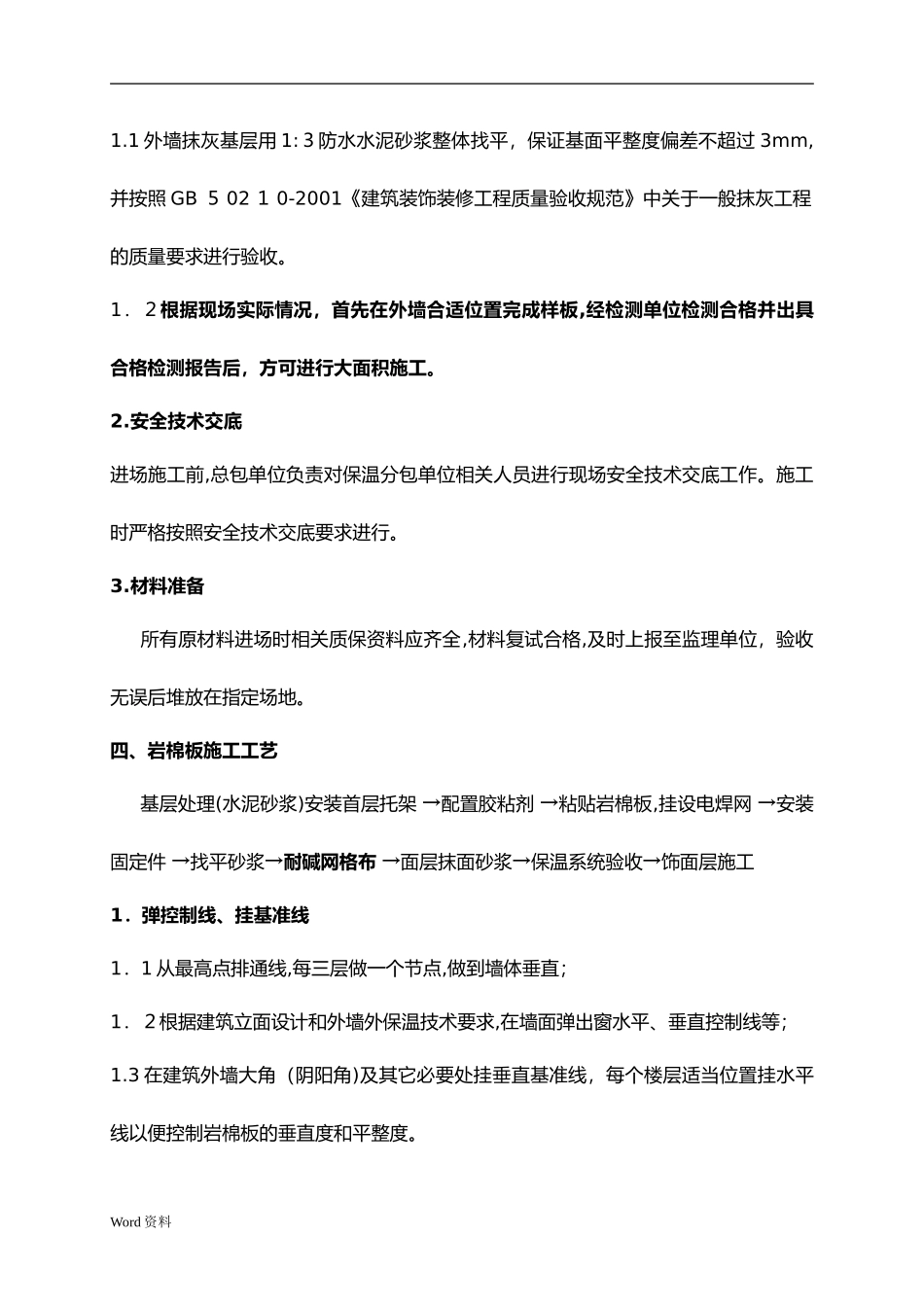

一．工程概况天津市天山房地产开发有限公司投资的紫烟阁一期项目二标段。由中国建筑科学研究院设计;石家庄东方工程监理有限公司监理;天津市地质工程勘察院勘察;江苏天宇建设集团有限公司组织施工。刘鑫宇担任项目经理。建设地点在天津市津南区小站镇,东至东马路，西至天山大道,南至雷岗路,北至笔架街。本工程均为剪力墙结构,设计使用年限为5０年，建筑面积111３0.04㎡，层数为３~４层建。本工程住宅首层外墙采用60mm厚岩棉厚抹灰外墙外保温系统，二层和三层使用6０厚挤塑板薄抹灰外墙保温系统。二．编制依据（1)《建设节能工程施工质量验收规范》ＧＢ５041１—2０07（２)《建筑工程施工质量验收统一标准》GB50300—20０1(３）《建筑装饰装修工程质量验收规范》ＧB502０1—20０1(4）《天津市岩棉外墙保温系统技术规程》DB/T２９-21７-2013（５)《外墙外保温施工技术规程(挤塑玻纤网格布聚合物砂浆做法）》05J3-1／A（６)《挤塑板保温构造》８８JZ２(7）《墙身—外墙保温》05J3-1图集（８）国家、地方、行业现行法律、法规三.施工部署１.施工准备Word资料1.1外墙抹灰基层用1:３防水水泥砂浆整体找平，保证基面平整度偏差不超过3mm,并按照GB５02１0-2001《建筑装饰装修工程质量验收规范》中关于一般抹灰工程的质量要求进行验收。1．２根据现场实际情况，首先在外墙合适位置完成样板,经检测单位检测合格并出具合格检测报告后，方可进行大面积施工。2.安全技术交底进场施工前,总包单位负责对保温分包单位相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。3.材料准备所有原材料进场时相关质保资料应齐全,材料复试合格,及时上报至监理单位，验收无误后堆放在指定场地。四、岩棉板施工工艺基层处理(水泥砂浆)安装首层托架→配置胶粘剂→粘贴岩棉板,挂设电焊网→安装固定件→找平砂浆→耐碱网格布→面层抹面砂浆→保温系统验收→饰面层施工1．弹控制线、挂基准线1．1从最高点排通线,每三层做一个节点,做到墙体垂直；1．２根据建筑立面设计和外墙外保温技术要求,在墙面弹出窗水平、垂直控制线等；1.3在建筑外墙大角（阴阳角)及其它必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制岩棉板的垂直度和平整度。Word资料2.粘结砂浆2．1采用专用砂浆搅拌机,把胶粘剂和抹面胶浆粉料按配合比搅拌;搅拌时间不少于5miｎ，搅拌必须充分、均匀,稠度适中；2.2拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂；3．基层上粘贴翻包网格布3.１凡在粘贴的岩棉板边缘外露处都应做标准耐碱型网格布翻包处理，具体部位包括：1)门窗洞口处；2)女儿墙收头处：３）保温板边缘收头处３.2裁取３50mm宽的标准型耐碱耐碱网格布条;３．3需要做翻包处理的部位基层上抹出100ｍm宽2~3mｍ厚的粘结砂浆;3.4抹好的粘结剂上铺设耐碱网格布条，并用不锈钢抹子均匀压入粘结剂内，压入宽度100mm,让剩下部分网格布甩出并保持清洁，待将来翻包用。4.粘结剂4.1在岩棉板表面上用条粘法涂抹粘结剂；4.2应保证粘结剂在岩棉板表面的有效粘结面积应控制在70％且必须牢固。4.3用不锈钢抹子在板边抹出42ｍm宽连续的粘结砂浆条,砂浆条之间的净距为２0mm,厚度均不小于８mm，4.４为了杜绝产生冷热桥,岩棉板的侧边不得涂抹粘结剂,沾到侧边的砂浆应立即刮除。做到无碰头灰。Word资料５．粘贴岩棉板5.1系统底部第一排岩棉板托架下端与室外地面的距离应不小于２00mm，且不大于6０0mm,并采用难燃的挤塑板进行保温隔潮处理。已抹好粘结砂浆的岩棉板自下而上铺贴，岩棉板长边沿水平方向铺设粘贴;5.２竖缝应逐行错缝１／2板长或≥30０mm；5.３在墙角处两侧岩棉板应错茬搭接,并保证墙角垂直度;５.4门窗等洞口四角处应采用整块岩棉板切割成型,不得拼接,岩棉板的接缝距洞口四角距离应大于2００mm,洞口四边的其它岩棉板宽度也应不小于２00mｍ。５.5均匀施加压力使岩棉板充分粘贴到基层,粘结砂浆压实厚度宜控制在3ｍm以内；５．6随时用2m靠尺和托线板检查平整度和垂直度，不符合要求时立即更正；5.７贴好后应立即刮除板缝和板侧面残留的粘结砂浆；５.８岩棉板间缝隙应控制在２mm以内,接缝处高...
