清污机安装方案

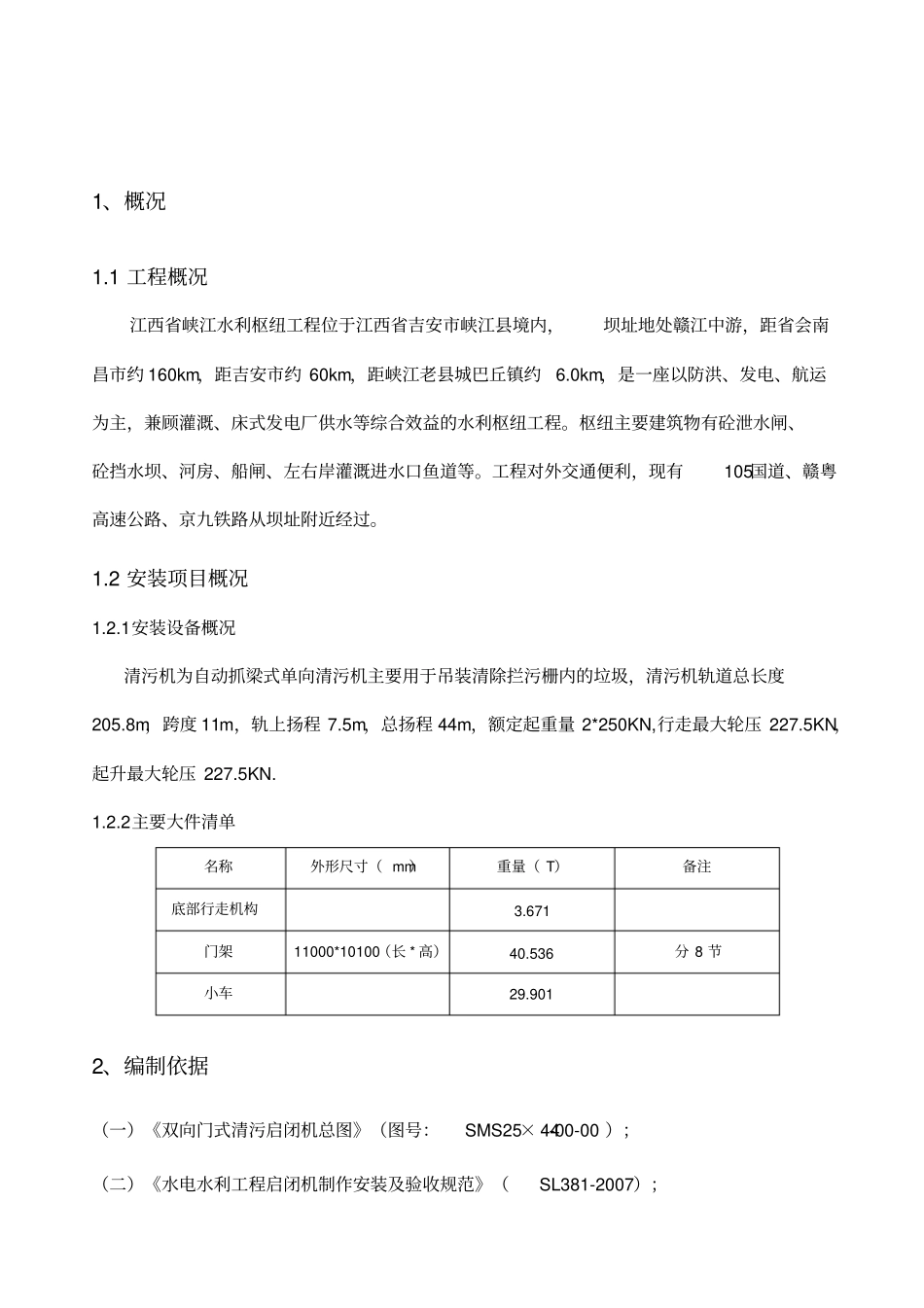

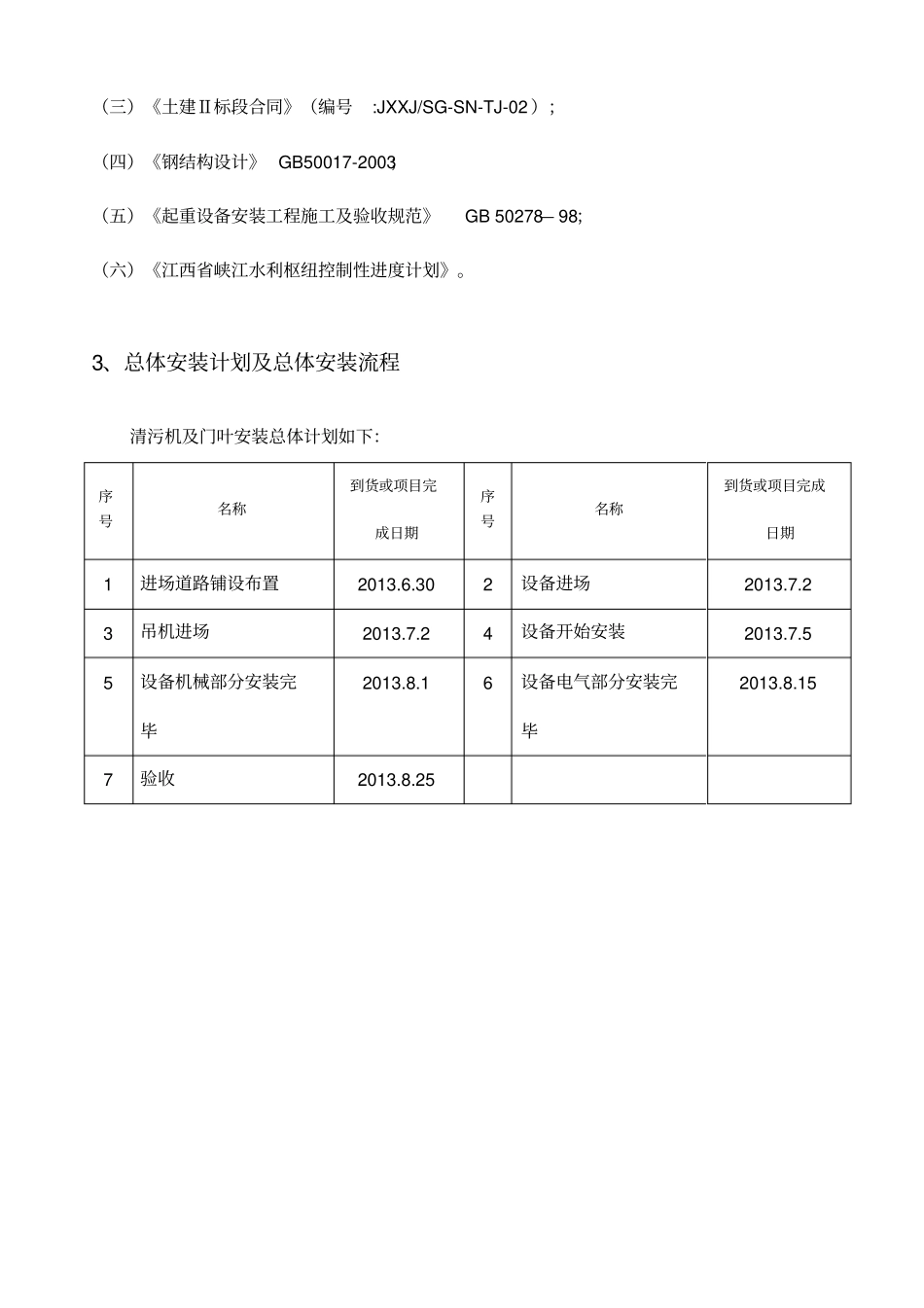

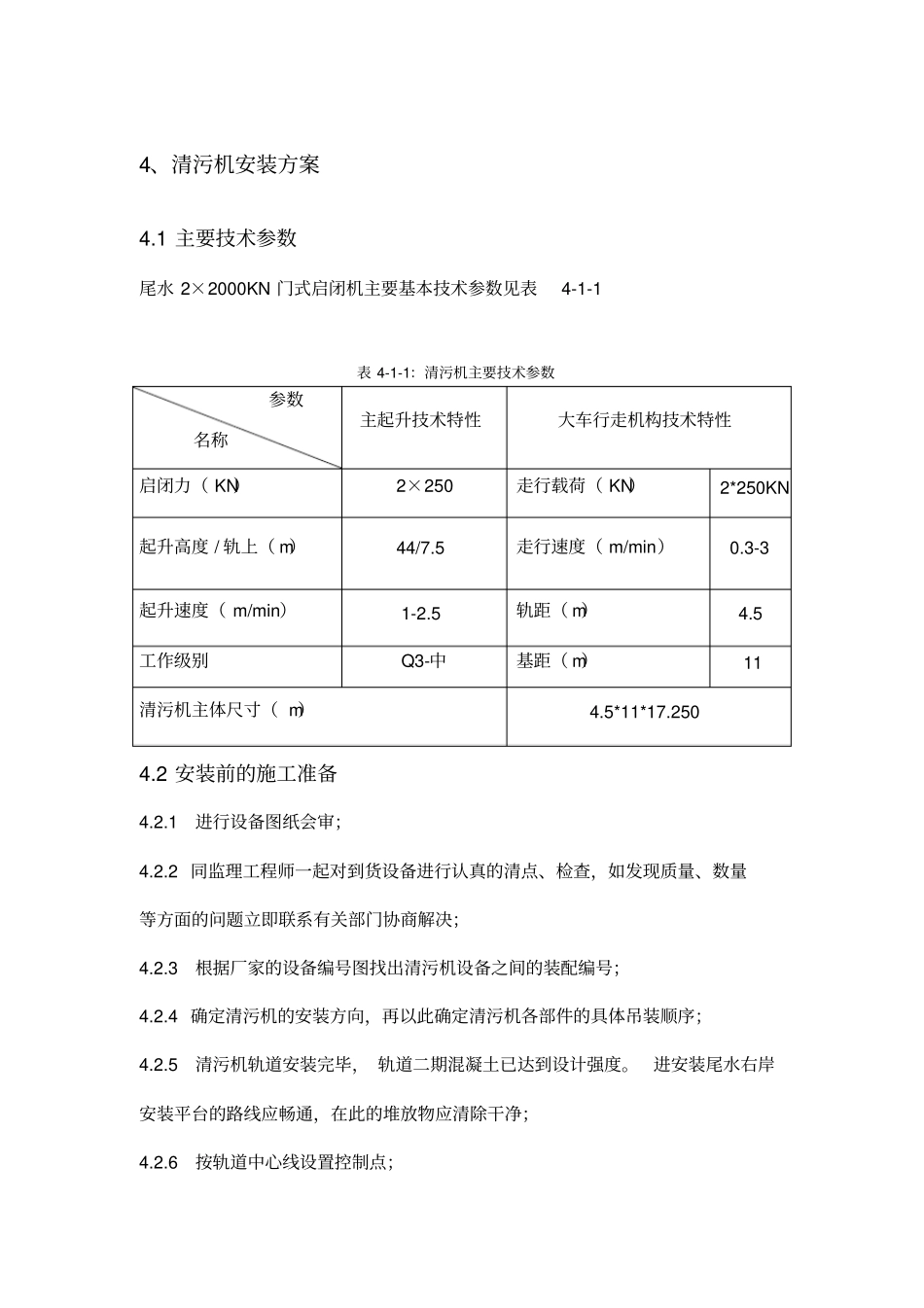

1、概况1.1 工程概况江西省峡江水利枢纽工程位于江西省吉安市峡江县境内，坝址地处赣江中游，距省会南昌市约 160km，距吉安市约 60km，距峡江老县城巴丘镇约6.0km，是一座以防洪、发电、航运为主，兼顾灌溉、床式发电厂供水等综合效益的水利枢纽工程。枢纽主要建筑物有砼泄水闸、砼挡水坝、河房、船闸、左右岸灌溉进水口鱼道等。工程对外交通便利，现有105国道、赣粤高速公路、京九铁路从坝址附近经过。1.2 安装项目概况1.2.1安装设备概况清污机为自动抓梁式单向清污机主要用于吊装清除拦污栅内的垃圾，清污机轨道总长度205.8m，跨度 11m，轨上扬程 7.5m，总扬程 44m，额定起重量 2*250KN,行走最大轮压 227.5KN，起升最大轮压 227.5KN. 1.2.2主要大件清单名称外形尺寸（ mm）重量（ T）备注底部行走机构3.671 门架11000*10100（长 * 高）40.536 分 8 节小车29.901 2、编制依据（一）《双向门式清污启闭机总图》（图号：SMS25× 44-00-00 ）；（二）《水电水利工程启闭机制作安装及验收规范》（SL381-2007）；（三）《土建Ⅱ标段合同》（编号:JXXJ/SG-SN-TJ-02 ）；（四）《钢结构设计》 GB50017-2003；（五）《起重设备安装工程施工及验收规范》GB 50278— 98；（六）《江西省峡江水利枢纽控制性进度计划》。3、总体安装计划及总体安装流程清污机及门叶安装总体计划如下：序号名称到货或项目完成日期序号名称到货或项目完成日期1 进场道路铺设布置2013.6.30 2 设备进场2013.7.2 3 吊机进场2013.7.2 4 设备开始安装2013.7.5 5 设备机械部分安装完毕2013.8.1 6 设备电气部分安装完毕2013.8.15 7 验收2013.8.25 4、清污机安装方案4.1 主要技术参数尾水 2×2000KN 门式启闭机主要基本技术参数见表4-1-1 表 4-1-1：清污机主要技术参数参数名称主起升技术特性大车行走机构技术特性启闭力（ KN）2×250 走行载荷（ KN）2*250KN 起升高度 / 轨上（ m）44/7.5 走行速度（ m/min）0.3-3 起升速度（ m/min）1-2.5 轨距（ m）4.5 工作级别Q3-中基距（ m）11 清污机主体尺寸（ m）4.5*11*17.250 4.2 安装前的施工准备4.2.1 进行设备图纸会审；4.2.2 同监理工程师一起对到货设备进行认真的清点、检查，如发现质量、数量等方面的问题立即联系有关部门协商解决；4.2.3 根据厂家的设备编号图找出清污机设备之间的装配编号；4.2.4 确定清污机的安装方向，再以此确定清污机各部件的具体吊装顺序...
