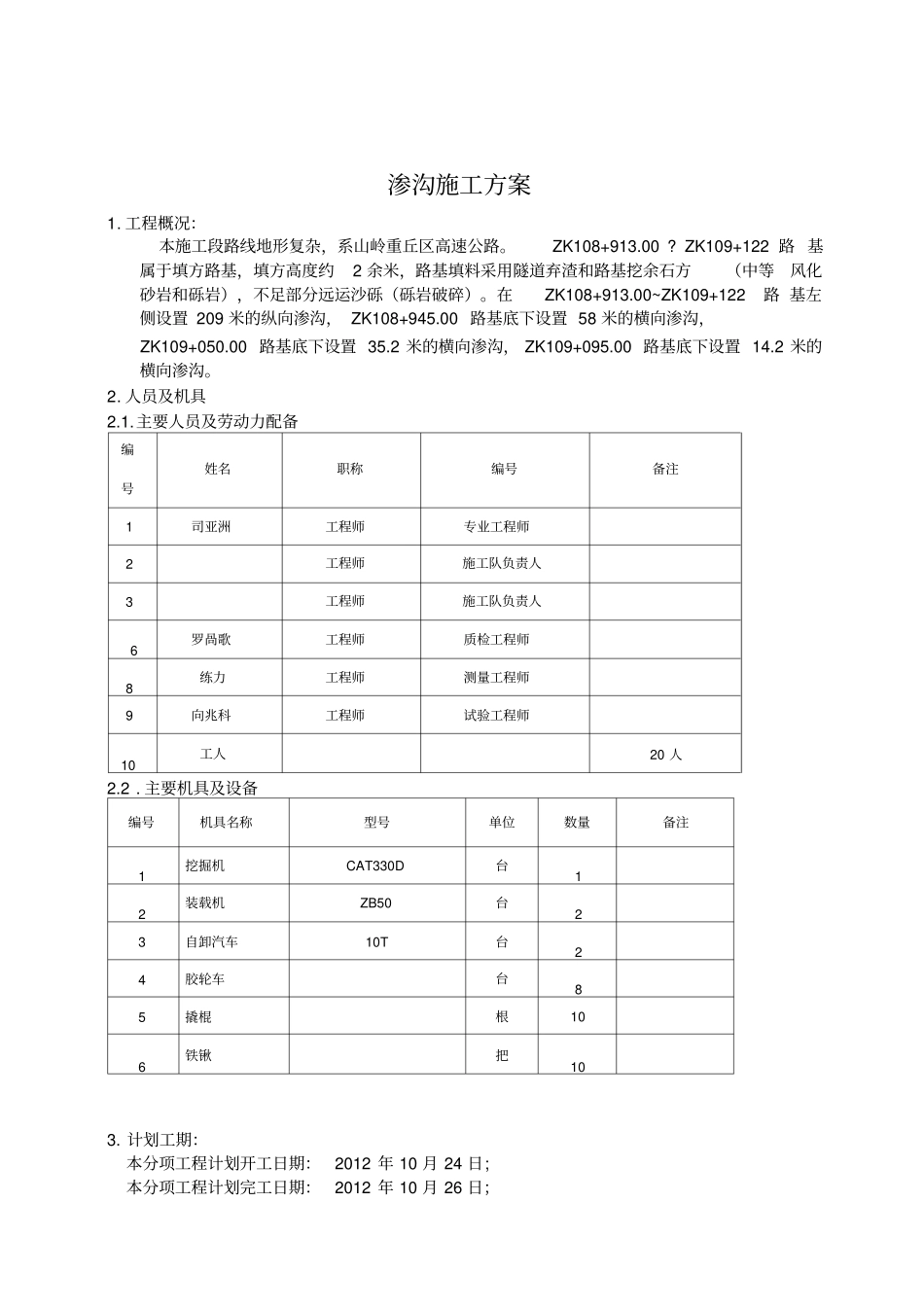

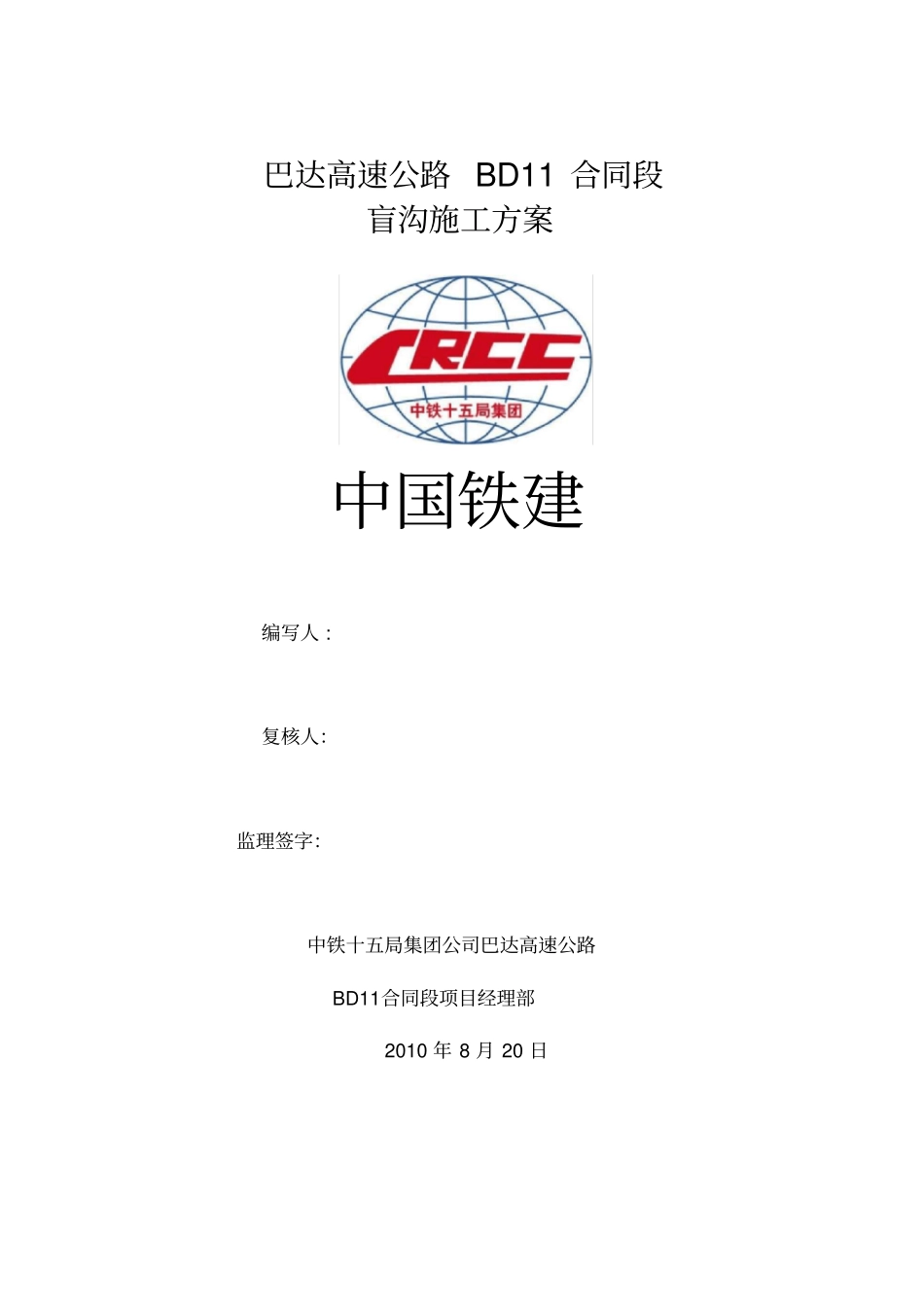

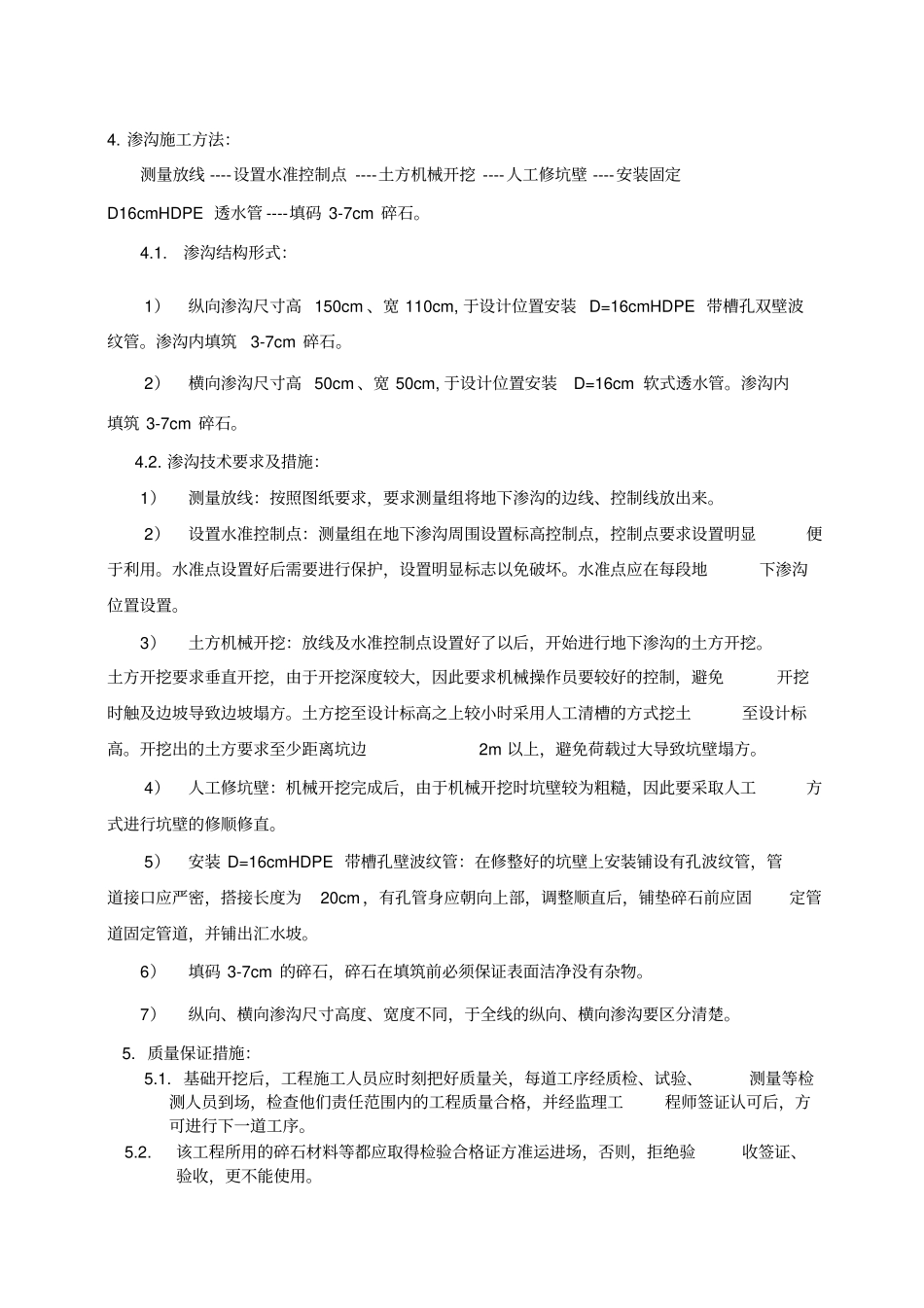

巴达高速公路 BD11 合同段盲沟施工方案中国铁建编写人 : 复核人：监理签字：中铁十五局集团公司巴达高速公路BD11合同段项目经理部2010 年 8 月 20 日渗沟施工方案1. 工程概况：本施工段路线地形复杂，系山岭重丘区高速公路。ZK108+913.00 ? ZK109+122 路 基属于填方路基，填方高度约2 余米，路基填料采用隧道弃渣和路基挖余石方（中等风化砂岩和砾岩），不足部分远运沙砾（砾岩破碎）。在ZK108+913.00~ZK109+122路 基左侧设置 209 米的纵向渗沟， ZK108+945.00 路基底下设置 58 米的横向渗沟，ZK109+050.00 路基底下设置 35.2 米的横向渗沟， ZK109+095.00 路基底下设置 14.2 米的横向渗沟。2. 人员及机具2.1.主要人员及劳动力配备编号姓名职称编号备注1司亚洲工程师专业工程师2工程师施工队负责人3工程师施工队负责人6罗咼歌工程师质检工程师8练力工程师测量工程师9向兆科工程师试验工程师10工人20 人2.2 . 主要机具及设备编号机具名称型号单位数量备注1挖掘机CAT330D台12装载机ZB50台23自卸汽车10T台24胶轮车台85撬棍根106铁锹把103. 计划工期：本分项工程计划开工日期：2012 年 10 月 24 日; 本分项工程计划完工日期：2012 年 10 月 26 日；4. 渗沟施工方法：测量放线 ----设置水准控制点 ----土方机械开挖 ----人工修坑壁 ----安装固定D16cmHDPE 透水管 ----填码 3-7cm 碎石。4.1. 渗沟结构形式：1）纵向渗沟尺寸高 150cm 、宽 110cm, 于设计位置安装 D=16cmHDPE 带槽孔双壁波纹管。渗沟内填筑3-7cm 碎石。2）横向渗沟尺寸高 50cm 、宽 50cm, 于设计位置安装D=16cm 软式透水管。渗沟内填筑 3-7cm 碎石。4.2. 渗沟技术要求及措施：1）测量放线：按照图纸要求，要求测量组将地下渗沟的边线、控制线放出来。2）设置水准控制点：测量组在地下渗沟周围设置标高控制点，控制点要求设置明显便于利用。水准点设置好后需要进行保护，设置明显标志以免破坏。水准点应在每段地下渗沟位置设置。3）土方机械开挖：放线及水准控制点设置好了以后，开始进行地下渗沟的土方开挖。土方开挖要求垂直开挖，由于开挖深度较大，因此要求机械操作员要较好的控制，避免开挖时触及边坡导致边坡塌方。土方挖至设计标高之上较小时采用人工清槽的方式挖土至设计标高。开挖出的土方要求至少距离坑边2m 以上，避免荷载过大导致坑壁塌方。4）人工修坑壁：机械开挖完成后，由于机械开挖时坑壁较为粗糙...
