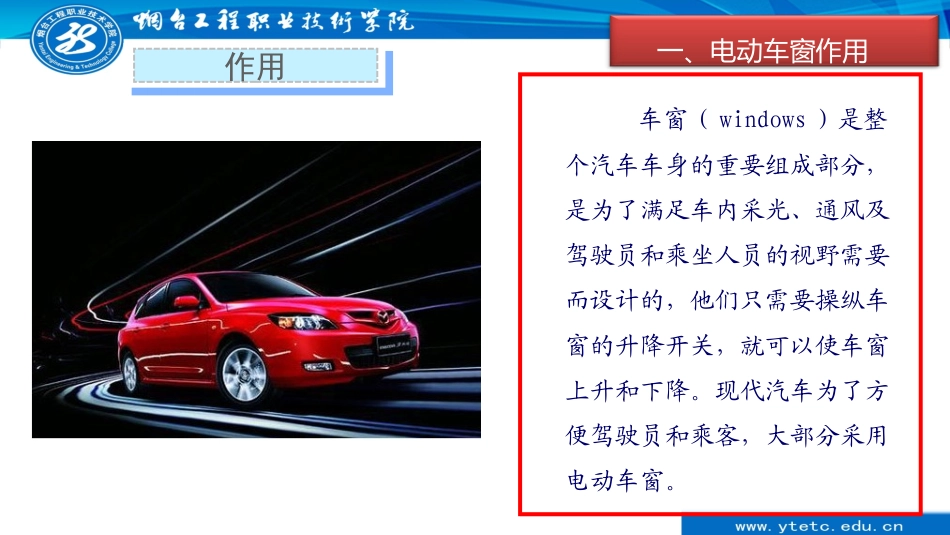

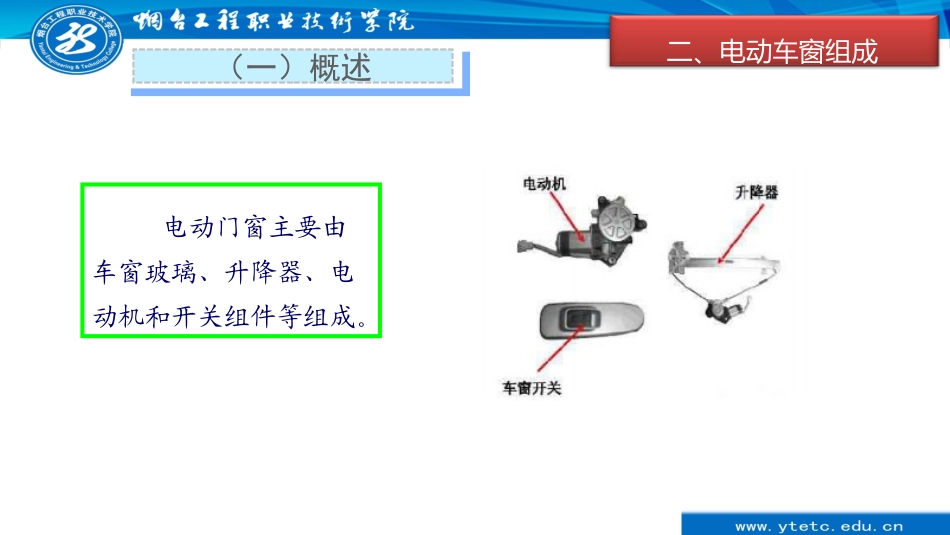

烟台工程职业技术学院汽车工程系电动门窗与座椅故障诊断与排除汽车电子技术教研室作用一、电动车窗作用车窗(windows)是整个汽车车身的重要组成部分,是为了满足车内采光、通风及驾驶员和乘坐人员的视野需要而设计的,他们只需要操纵车窗的升降开关,就可以使车窗上升和下降。现代汽车为了方便驾驶员和乘客,大部分采用电动车窗。(一)概述二、电动车窗组成电动门窗主要由车窗玻璃、升降器、电动机和开关组件等组成。车窗玻璃一般是钢化玻璃,有些高档车使用防弹玻璃。(二)组成1.车窗玻璃二、电动车窗组成2.玻璃升降器玻璃升降器是电动车窗的重要部件,作用是减速增扭、实现运动形式的转换及传递动力。根据工作原理的不同,主要有蜗轮蜗杆式玻璃升降器、齿轮扇形玻璃升降器及齿轮齿条式升降器三种形式。玻璃升降器二、电动车窗组成(1).蜗轮蜗杆式大多数车型使用的都是蜗轮蜗杆升降器。主要由蜗轮蜗杆机构、绕线轮、钢丝、导轨和滑动支架灯组成。工作时电动机带动蜗轮蜗杆并带动转丝筒旋转,使钢丝拉动玻璃支架上的滑动支架在导轨中上下运动,使玻璃升降。玻璃升降器分类二、电动车窗组成齿轮扇形玻璃升降器。齿扇上连有螺旋弹簧。当车窗上升时,弹簧伸展,能量被释放,减轻电机负荷,帮助电机做工;当车窗下降时,弹簧压缩,吸收能量,从而使车窗无论上升还是下降,电动机的负荷基本相同。(2).齿轮扇形式(二)内部照明系统玻璃升降器分类二、电动车窗组成齿轮齿条式升降器主要由齿轮和柔性齿条组成,车窗连接在齿条的一端,工作时电机通过齿轮使齿条移动,从而实现玻璃的升降。(3).齿轮齿条式玻璃升降器分类二、电动车窗组成3.车窗控制开关控制开关通常位于驾驶员侧车门上或选挡杆前方,可分为主控和分控开关。(二)组成二、电动车窗组成4.车窗电动机车窗电动机可分为永磁式双向直流电动机和双绕组串励式直流电动机。前者较为常用,通过改变电动机的两根导线的极性,使电动机双向旋转,并通过升降器控制玻璃升降。(二)组成二、电动车窗组成烟台工程职业技术学院汽车工程系感谢学习thankyou
