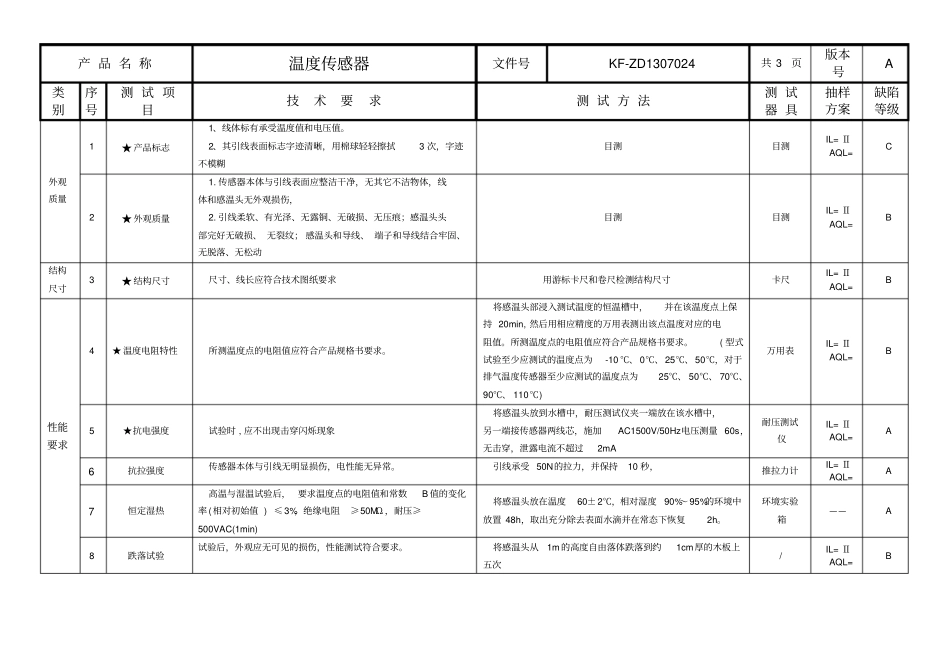

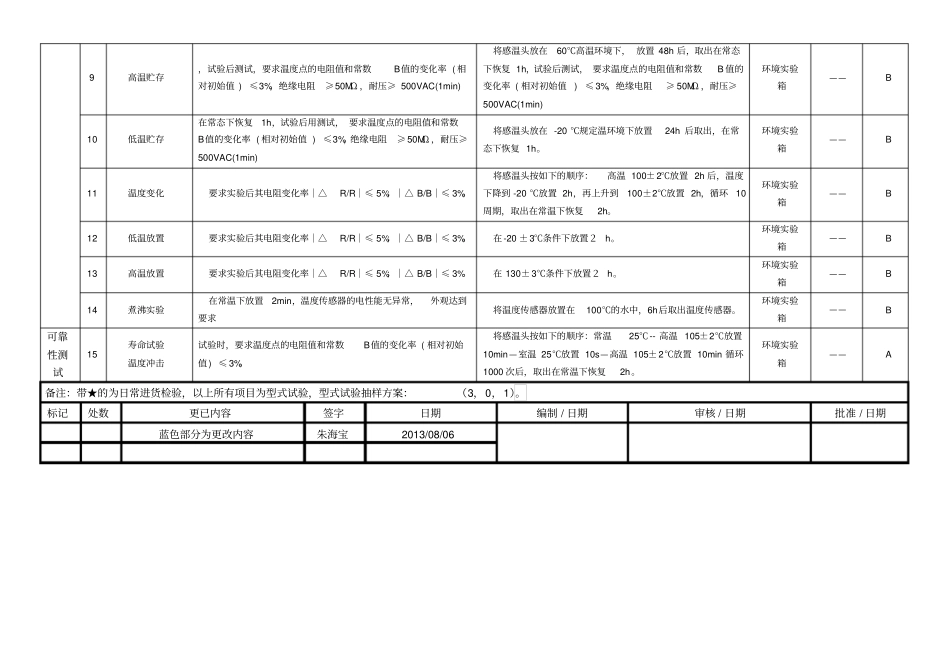

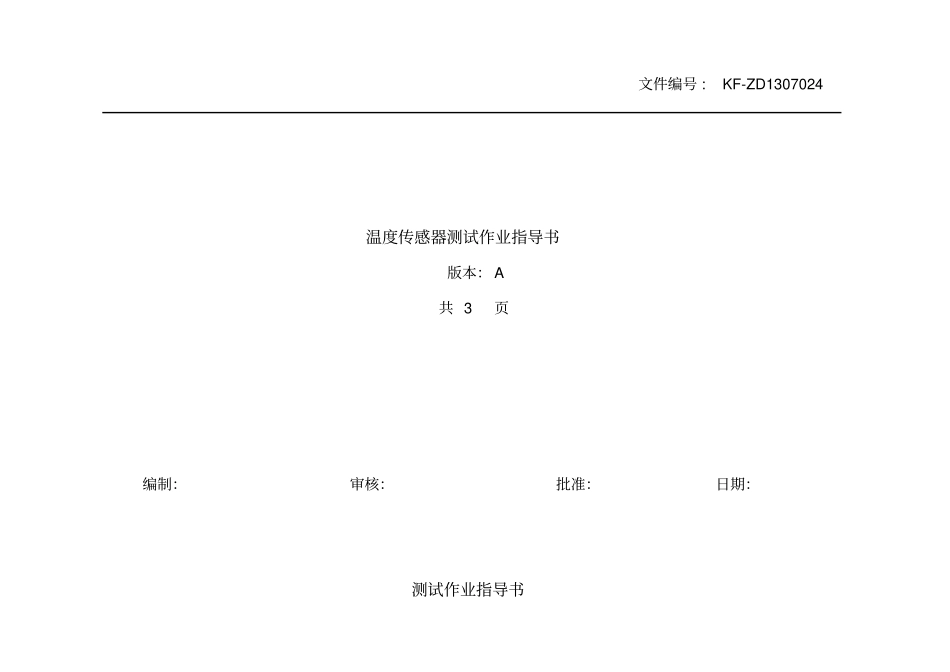

文件编号 : KF-ZD1307024 温度传感器测试作业指导书版本： A共 3 页编制：审核：批准：日期：测试作业指导书产 品 名 称温度传感器文件号KF-ZD1307024共 3 页版本号A类别序号测 试 项目技术要求测 试 方 法测 试器 具抽样方案缺陷等级外观质量1★ 产品标志1、线体标有承受温度值和电压值。2、其引线表面标志字迹清晰，用棉球轻轻擦拭3 次，字迹不模糊目测目测IL= ⅡAQL=C2★ 外观质量1. 传感器本体与引线表面应整洁干净，无其它不洁物体，线体和感温头无外观损伤，2. 引线柔软、有光泽、无露铜、无破损、无压痕；感温头头部完好无破损、 无裂纹； 感温头和导线、 端子和导线结合牢固、无脱落、无松动目测目测IL= ⅡAQL=B结构尺寸3★ 结构尺寸尺寸、线长应符合技术图纸要求用游标卡尺和卷尺检测结构尺寸卡尺IL= ⅡAQL=B性能要求4★ 温度电阻特性所测温度点的电阻值应符合产品规格书要求。将感温头部浸入测试温度的恒温槽中，并在该温度点上保持 20min, 然后用相应精度的万用表测出该点温度对应的电阻值。所测温度点的电阻值应符合产品规格书要求。( 型式试验至少应测试的温度点为-10 ℃、 0℃、 25℃、 50℃，对于排气温度传感器至少应测试的温度点为25℃、 50℃、 70℃、90℃、 110℃)万用表IL= ⅡAQL=B5★抗电强度试验时 , 应不出现击穿闪烁现象将感温头放到水槽中，耐压测试仪夹一端放在该水槽中，另一端接传感器两线芯，施加AC1500V/50Hz电压测量 60s，无击穿，泄露电流不超过2mA耐压测试仪IL= ⅡAQL=A6抗拉强度传感器本体与引线无明显损伤，电性能无异常。引线承受 50N的拉力，并保持10 秒，推拉力计IL= ⅡAQL=A7恒定湿热高温与湿温试验后， 要求温度点的电阻值和常数B 值的变化率 (相对初始值 ) ≤ 3%，绝缘电阻≥50MΩ ，耐压≥500VAC(1min)将感温头放在温度60± 2℃，相对湿度90%～ 95%的环境中放置 48h，取出充分除去表面水滴并在常态下恢复2h。环境实验箱——A8跌落试验试验后，外观应无可见的损伤，性能测试符合要求。将感温头从1m的高度自由落体跌落到约1cm厚的木板上五次/IL= ⅡAQL=B9高温贮存，试验后测试，要求温度点的电阻值和常数B值的变化率 ( 相对初始值 ) ≤3%，绝缘电阻≥50MΩ ，耐压≥ 500VAC(1min)将感温头放在60℃高温环境下， 放置 48h 后，取出在常态下恢复 1h，试验后测试， 要求温度点的电阻值和常数B 值的变化率 ( 相对初始值) ≤ 3%，...
