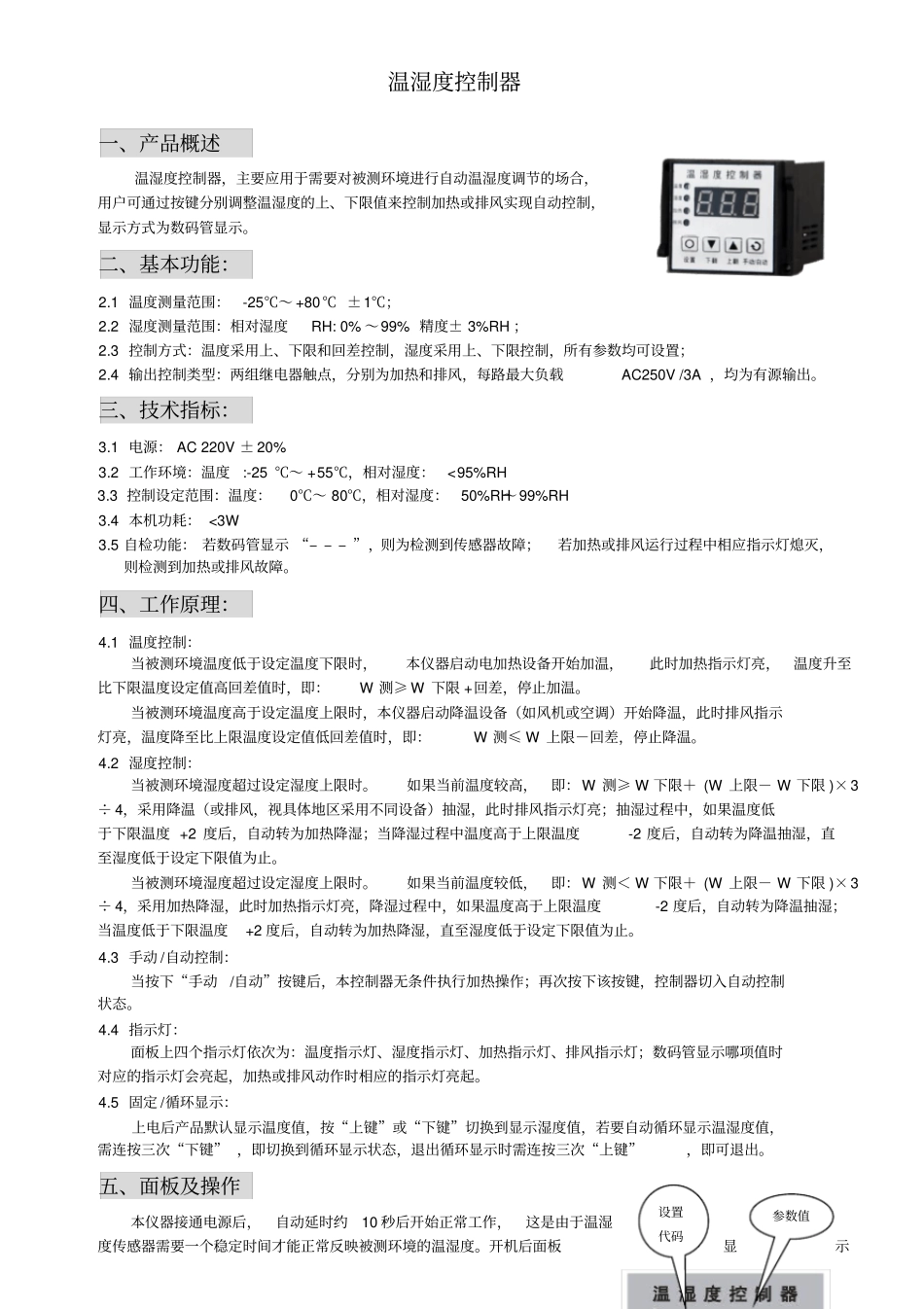

温控器说明书

温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。二、基本功能：2.1 温度测量范围：-25℃～ +80℃ ±1℃；2.2 湿度测量范围：相对湿度RH: 0% ～99% 精度± 3%RH ；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A ，均为有源输出。三、技术指标：3.1 电源： AC 220V ± 20% 3.2 工作环境：温度:-25 ℃～ +55℃，相对湿度：<95%RH 3.3 控制设定范围：温度：0℃～ 80℃，相对湿度：50%RH～99%RH 3.4 本机功耗： <3W 3.5 自检功能： 若数码管显示 “– – – ”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W 测≥ W 下限 +回差，停止加温。当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W 测≤ W 上限－回差，停止降温。4.2 湿度控制：当被测环境湿度超过设定湿度上限时。如果当前温度较高，即：W 测≥ W 下限＋ (W 上限－ W 下限 )×3÷ 4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度 +2 度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2 度后，自动转为降温抽湿，直至湿度低于设定下限值为止。当被测环境湿度超过设定湿度上限时。如果当前温度较低，即：W 测＜ W 下限＋ (W 上限－ W 下限 )×3÷ 4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2 度后，自动转为降温抽湿；当温度低于下限温度+2 度后，自动转为加热降湿，直至湿度低于设定下限值为止。4.3 手动 /自动控制：当按下“手动/自动”按键后，本控制器无条件执行加热操作；再次按下该按键，控制器切入自动控制状态。4.4 指示灯：面板上四个指示灯依次为：温度指示灯、湿度指示灯、加热指示灯、排风指示灯；数码管显示哪项值时对应的指示灯会亮起，...
