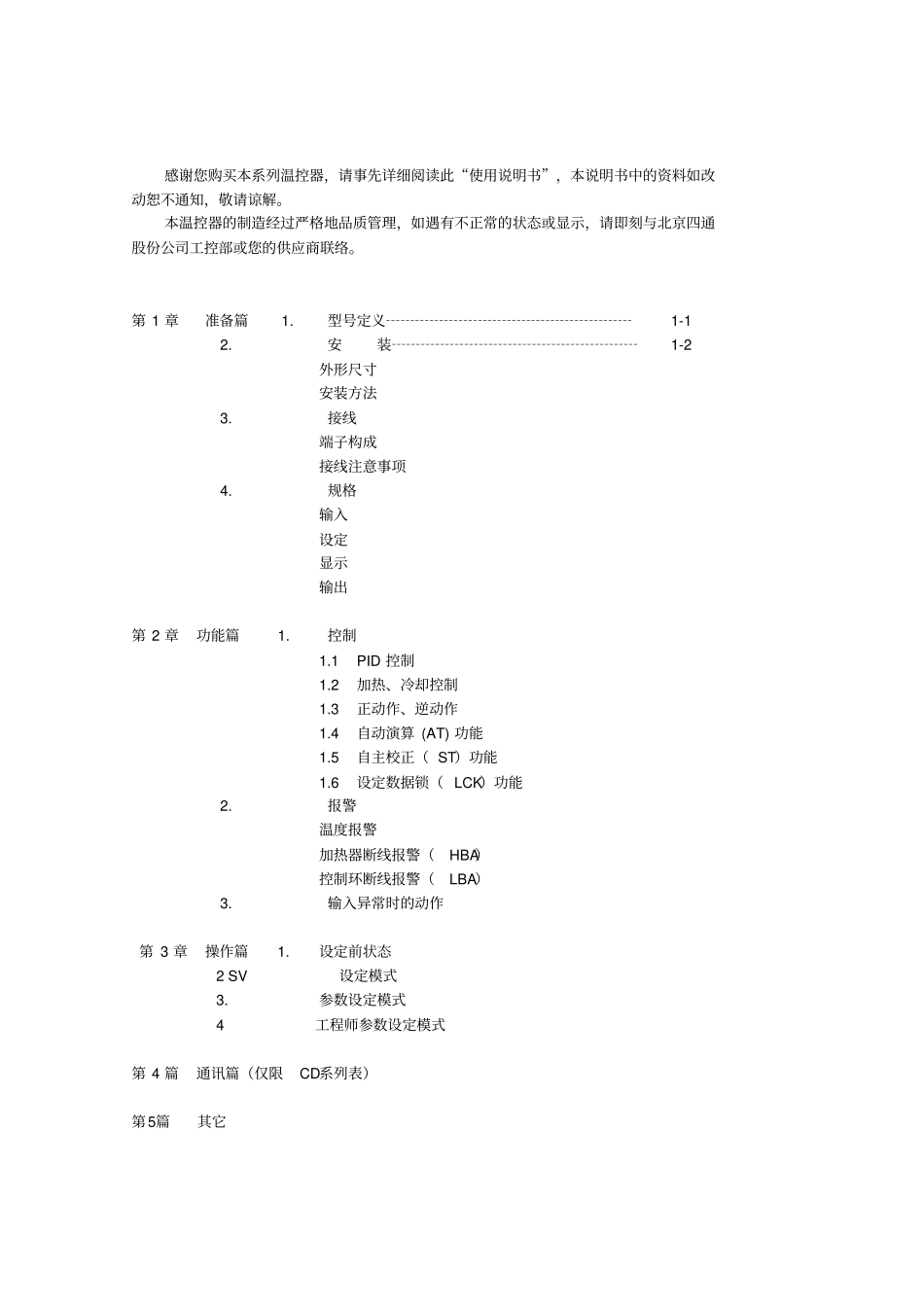

感谢您购买本系列温控器,请事先详细阅读此“使用说明书”,本说明书中的资料如改动恕不通知,敬请谅解
本温控器的制造经过严格地品质管理,如遇有不正常的状态或显示,请即刻与北京四通股份公司工控部或您的供应商联络
第 1 章准备篇 1
型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-1 2
安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2外形尺寸安装方法 3
接线端子构成接线注意事项 4
规格输入设定显示输出第 2 章功能篇 1
1PID 控制1
2加热、冷却控制1
3正动作、逆动作1
4自动演算 (AT) 功能1
5自主校正( ST)功能1
6设定数据锁( LCK)功能 2
报警温度报警加热器断线报警(HBA)控制环断线报警(LBA) 3
输入异常时的动作第 3 章操作篇 1
设定前状态 2 SV设定模式 3

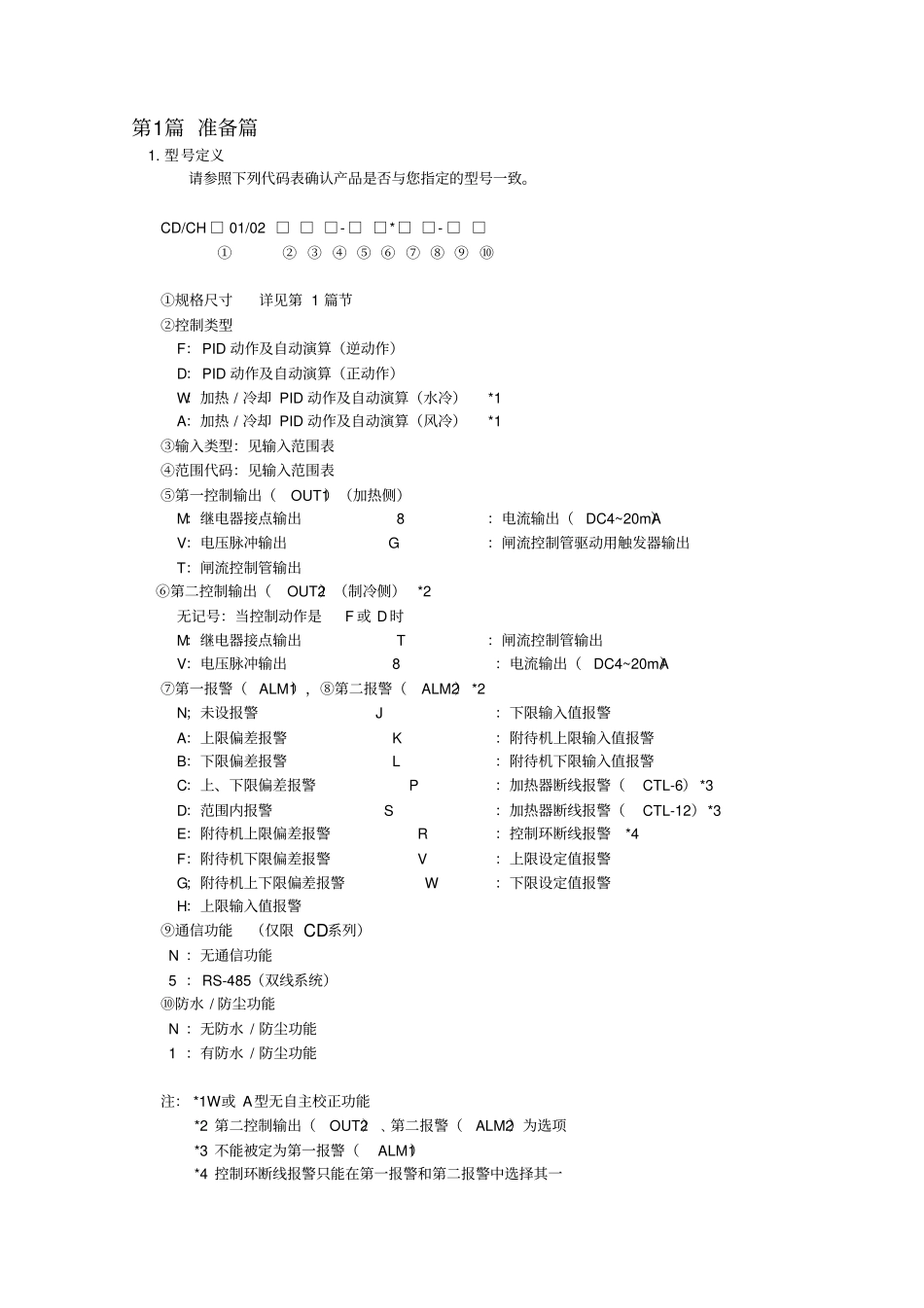

参数设定模式 4工程师参数设定模式第 4 篇通讯篇(仅限CD系列表)第5篇其它第1篇 准备篇1
型号定义请参照下列代码表确认产品是否与您指定的型号一致
CD/CH □ 01/02 □ □ □- □ □*□ □- □ □①② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩①规格尺寸详见第 1 篇节②控制类型F:PID 动作及自动演算(逆动作)D:PID 动作及自动演算(正动作)W:加热 / 冷却 PID 动作及自动演算(水冷)*1A:加热 / 冷却 PID 动作及自动演算(风冷)*1③输入类型:见输入范围表④范围代码:见输入范围表⑤第一控制输出(OUT1)(加热侧)M:继电器接点输出 8:电流输出( DC4~20mA)V:电压脉冲输出 G:闸流控制管驱动用触发器输出T:闸流控制管输出⑥第二控制输出(OUT2)(制冷侧) *2无记号:当控制动作是F 或 D时M:继电器接点输出 T:闸流控制管输出V:电压脉冲输出 8:电流输出( DC4~20mA)⑦第一报警( ALM1),⑧第二报警(ALM
