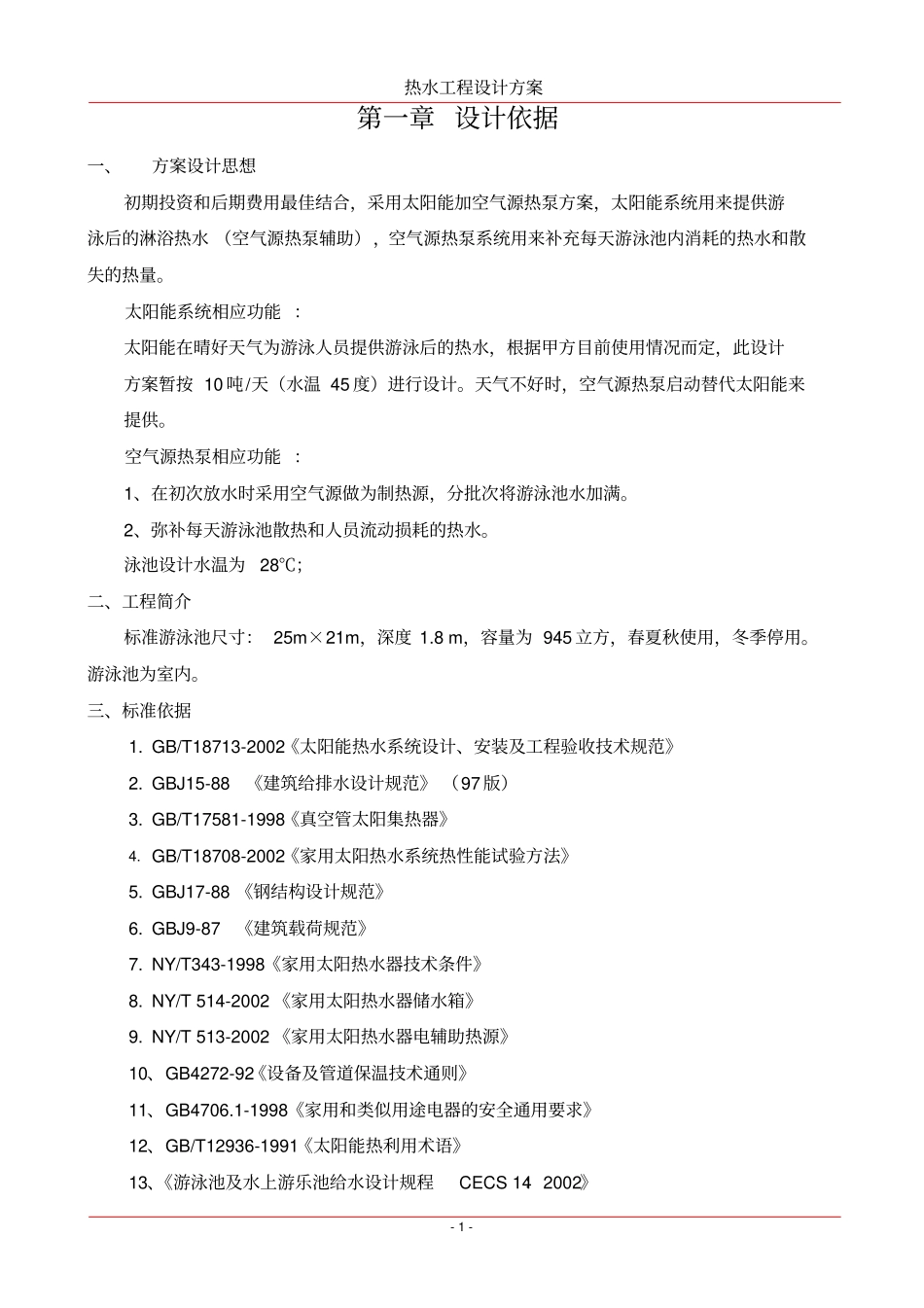

热水工程设计方案- 1 - 第一章 设计依据一、方案设计思想初期投资和后期费用最佳结合，采用太阳能加空气源热泵方案，太阳能系统用来提供游泳后的淋浴热水 （空气源热泵辅助），空气源热泵系统用来补充每天游泳池内消耗的热水和散失的热量。太阳能系统相应功能 ：太阳能在晴好天气为游泳人员提供游泳后的热水，根据甲方目前使用情况而定，此设计方案暂按 10 吨/天（水温 45 度）进行设计。天气不好时，空气源热泵启动替代太阳能来提供。空气源热泵相应功能 ：1、在初次放水时采用空气源做为制热源，分批次将游泳池水加满。2、弥补每天游泳池散热和人员流动损耗的热水。泳池设计水温为28℃；二、工程简介标准游泳池尺寸： 25m×21m，深度 1.8 m，容量为 945 立方，春夏秋使用，冬季停用。游泳池为室内。三、标准依据1. GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》2. GBJ15-88 《建筑给排水设计规范》 （97 版）3. GB/T17581-1998《真空管太阳集热器》4. GB/T18708-2002《家用太阳热水系统热性能试验方法》5. GBJ17-88 《钢结构设计规范》6. GBJ9-87 《建筑载荷规范》7. NY/T343-1998《家用太阳热水器技术条件》8. NY/T 514-2002 《家用太阳热水器储水箱》9. NY/T 513-2002 《家用太阳热水器电辅助热源》10、GB4272-92《设备及管道保温技术通则》11、GB4706.1-1998《家用和类似用途电器的安全通用要求》12、GB/T12936-1991《太阳能热利用术语》13、《游泳池及水上游乐池给水设计规程CECS 14：2002》热水工程设计方案- 2 - 第二章 工程设计方案及说明一、设计依据1、游泳池的补充水量选定一般按下表选取：（《游泳池和水上游乐池给水排水设计规程》CECS 14:2002规定）序号游泳池、游乐池的名称每日补充水量占泳池水容积的百分数％1竞赛池训练池跳水池室内3～5 露天5～10 2多功能池游乐池公共泳池室内5～10 露天10～15 3按摩池公用10～15 4儿童池幼儿戏水池室内不少于 15 露天不少于 20 5环流河10～15 6家庭游泳池室内3 露天5 注： 1、室内游泳池、水上游乐池的最小补水量应保证在一个月内池水全部更换一次。2、当地卫生防疫部门有规定时，应按卫生防疫部门的规定执行。因为此游泳池平时几乎不换水，只是补充游泳的人带走的热水损耗，根据实际使用情况记录数值，补水量按4%取值。即： 25 米的标准游泳池每天需要补充的热水为：945×4%=37.8吨。每天补充的热水总量为：37.8 ...
