汽车仪表的工作原理VIP免费

汽车仪表的工作原理_第1页
1/15
汽车仪表的工作原理_第2页
2/15
汽车仪表的工作原理_第3页
3/15

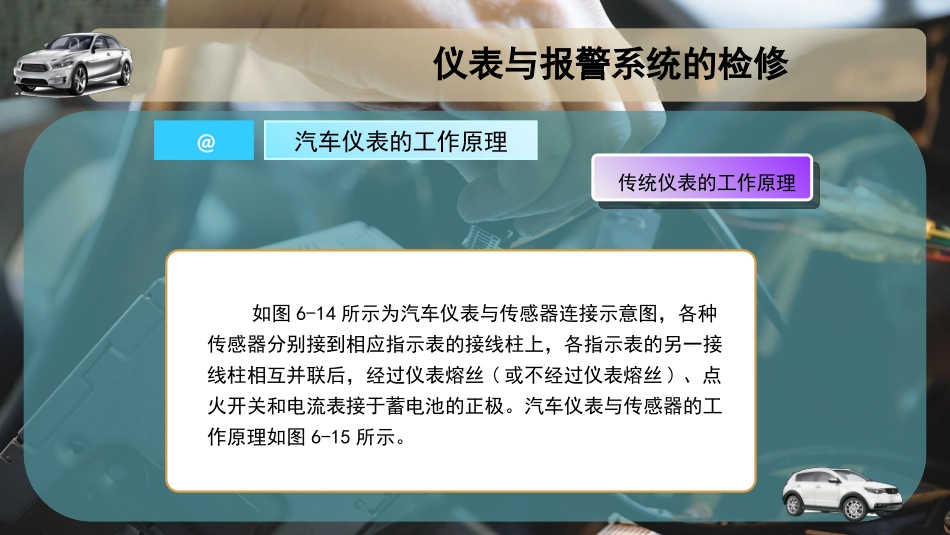

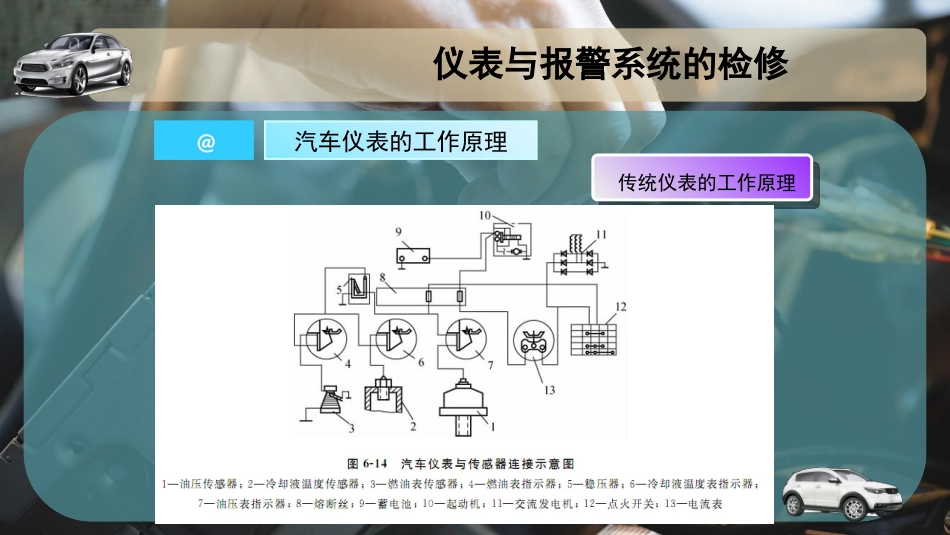

汽车仪表的工作原理汽车电气系统检修@汽车仪表的工作原理传统仪表的工作原理仪表与报警系统的检修如图6-14所示为汽车仪表与传感器连接示意图,各种传感器分别接到相应指示表的接线柱上,各指示表的另一接线柱相互并联后,经过仪表熔丝(或不经过仪表熔丝)、点火开关和电流表接于蓄电池的正极。汽车仪表与传感器的工作原理如图6-15所示。@汽车仪表的工作原理传统仪表的工作原理仪表与报警系统的检修@汽车仪表的工作原理传统仪表的工作原理仪表与报警系统的检修@汽车仪表的工作原理数字仪表的工作原理仪表与报警系统的检修汽车数字仪表信息系统的基本原理:@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修汽车的信息指示和报警装置的工作原理因车型不同而各有差异,在此介绍最常见的指示灯和警告灯的工作原理。@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修机油压力报警灯燃油油位报警灯制动系统液位监测报警灯冷却液温度报警灯制动器摩擦片使用极限报警灯制动灯线路故障报警灯@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修机油压力报警灯机油压力报警灯用于提醒驾驶员注意发动机的机油压力是否异常。机油压力报警装置的报警开关一般装在主油道上,弹簧管式机油压力报警开关结构如图6-18所示。@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修机油压力报警灯@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修燃油油位报警灯燃油油位报警灯用于监视燃油箱中的燃油量,当燃油剩余量不足时警告灯点亮。@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修制动系统液位监测报警灯制动系统液位监测报警灯在制动系统制动液液面液位过低时会报警。@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修冷却液温度报警灯图6-21冷却液温度报警灯结构冷却液温度报警灯的作用是当发动机冷却液温度升高到一定程度时,报警灯自动点亮,以示警告。@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修制动器摩擦片使用极限报警灯制动器摩擦片使用极限报警灯的作用是当制动器摩擦片磨损到使用极限厚度时会发出报警信号,制动器摩擦片需要更换。@汽车仪表的工作原理汽车指示灯及警告灯的工作原理仪表与报警系统的检修制动灯线路故障报警灯由于制动灯对于行车安全极为重要,而驾驶员在开车过程中,则很难发现制动灯是否有故障,因此在有些车辆中设置了制动灯线路故障报警灯,当制动灯损坏时报警灯点亮。谢谢观看!汽车电气系统检修
