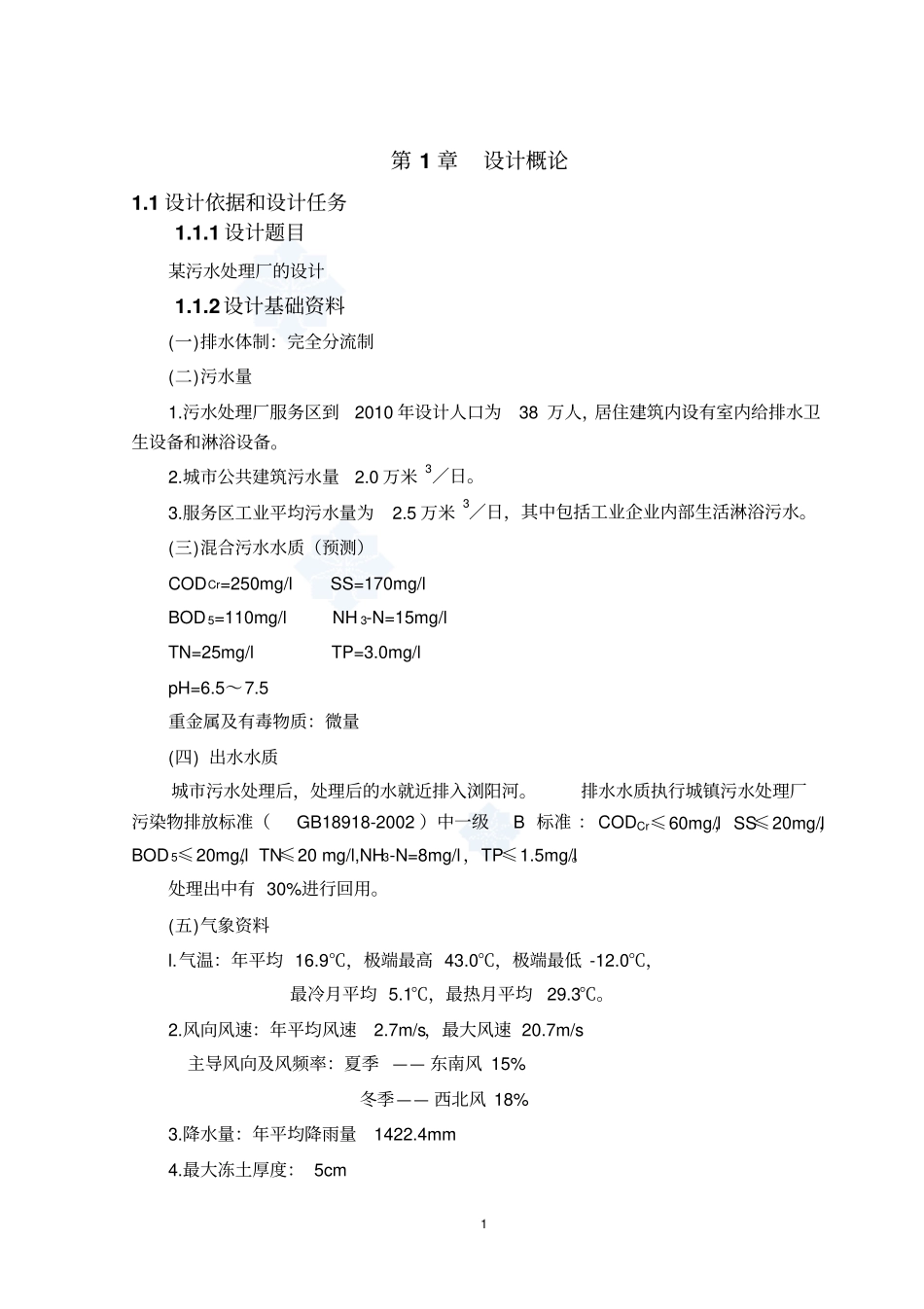

1 第 1 章设计概论1.1 设计依据和设计任务1.1.1 设计题目某污水处理厂的设计1.1.2 设计基础资料(一)排水体制：完全分流制(二)污水量1.污水处理厂服务区到2010 年设计人口为38 万人，居住建筑内设有室内给排水卫生设备和淋浴设备。2.城市公共建筑污水量2.0 万米3／日。3.服务区工业平均污水量为2.5 万米3／日，其中包括工业企业内部生活淋浴污水。(三)混合污水水质（预测）CODCr=250mg/l SS=170mg/l BOD 5=110mg/l NH 3-N=15mg/l TN=25mg/l TP=3.0mg/l pH=6.5～7.5 重金属及有毒物质：微量(四) 出水水质城市污水处理后，处理后的水就近排入浏阳河。排水水质执行城镇污水处理厂污染物排放标准（GB18918-2002 ）中一级B 标准 ： CODCr≤60mg/l，SS≤20mg/l，BOD 5≤20mg/l，TN≤20 mg/l,NH3-N=8mg/l，TP≤1.5mg/l。处理出中有 30%进行回用。(五)气象资料l.气温：年平均 16.9℃，极端最高 43.0℃，极端最低 -12.0℃，最冷月平均 5.1℃，最热月平均29.3℃。2.风向风速：年平均风速2.7m/s，最大风速 20.7m/s 主导风向及风频率：夏季 —— 东南风 15% 冬季—— 西北风 18% 3.降水量：年平均降雨量1422.4mm 4.最大冻土厚度： 5cm 2 （六）水体、水文地质资料水体资料污水厂二级处理出水，百年一遇水位36.94m，50 年一遇水位 36.53m，，20 年一遇水位 36.00m，常水位 26.70m—— 27.00m。(七)工程地质资料1.地基承载力 90 -450KPa，设计地震烈度 6 度。2.土层构成：由上至下包括杂填土、粉质粘土、粉土、细粉砂与中粗砂、卵石等。(八)污水处理厂地形图 (见附图 )，厂区地坪设计标高为30.50m。(九)污水处理厂进水干管数据管内底标高 25.40m。1.1.3 设计内容和要求1、设计计算说明书污水及污泥处理工艺方案比较和处理构筑物的选型；污水处理工程水处理构筑物的设计计算；污水处理工程污泥处理构筑物的设计计算；中水回用处理构筑物的设计计算；污水处理和污泥处理高程的计算；污水处理厂的工程概算。2、翻译一份 6000 字以上的与设计有关外文文献。3、水处理工艺施工图一套要求至少 8 张 1#图（ 3～5 张手工绘图和 3～5 张计算机绘图），其组成应满足下列要求：（1）污水处理厂工艺及污水回用总平面布置图1 张，包括处理构筑物、附属构筑物、配水、集水构筑物、污水污泥管渠、回流管渠、放空管、超越管渠、空气管路、厂内给水、污水管线、中水管线、道路、绿化、图例、构筑物一览表、说...
