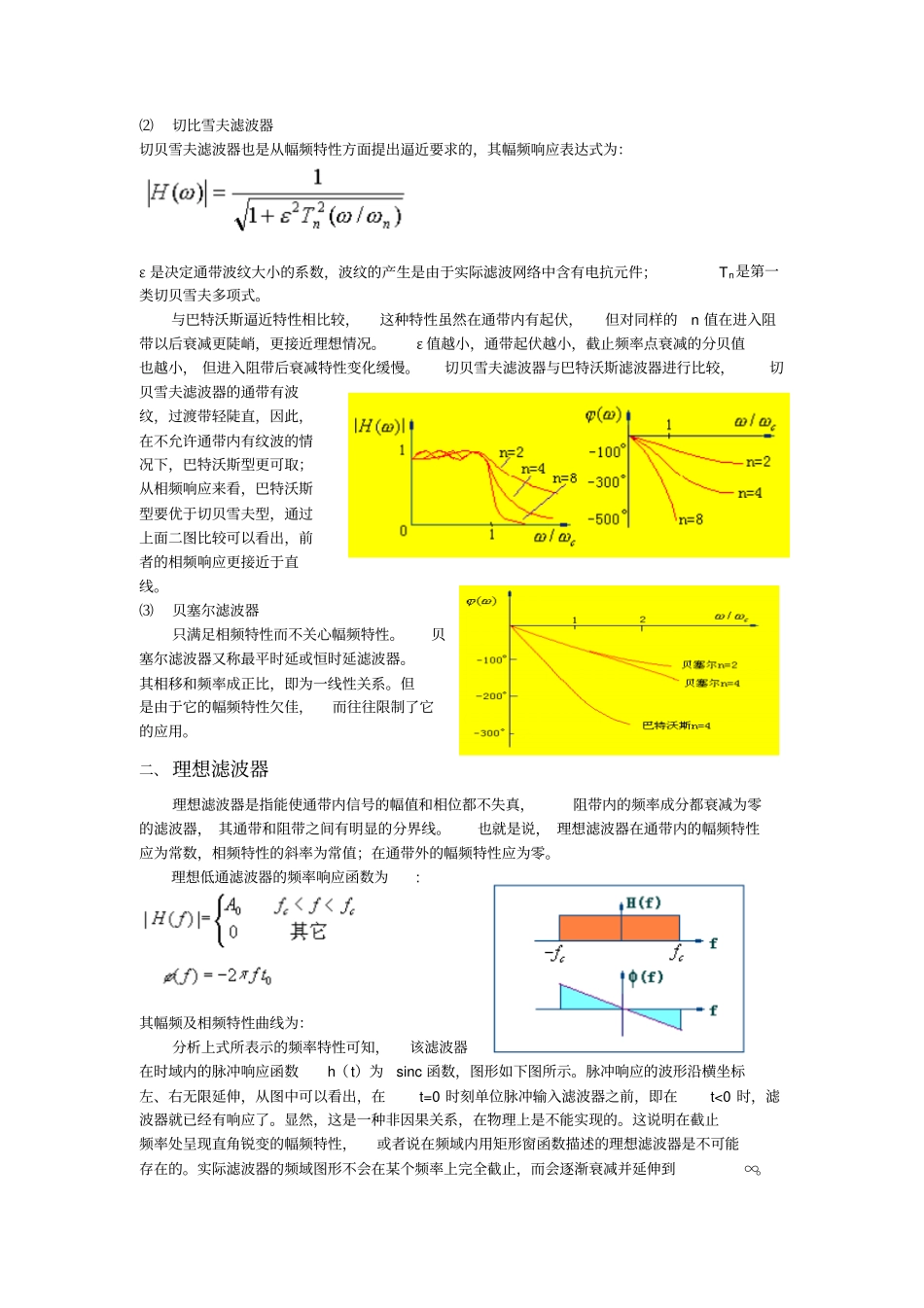

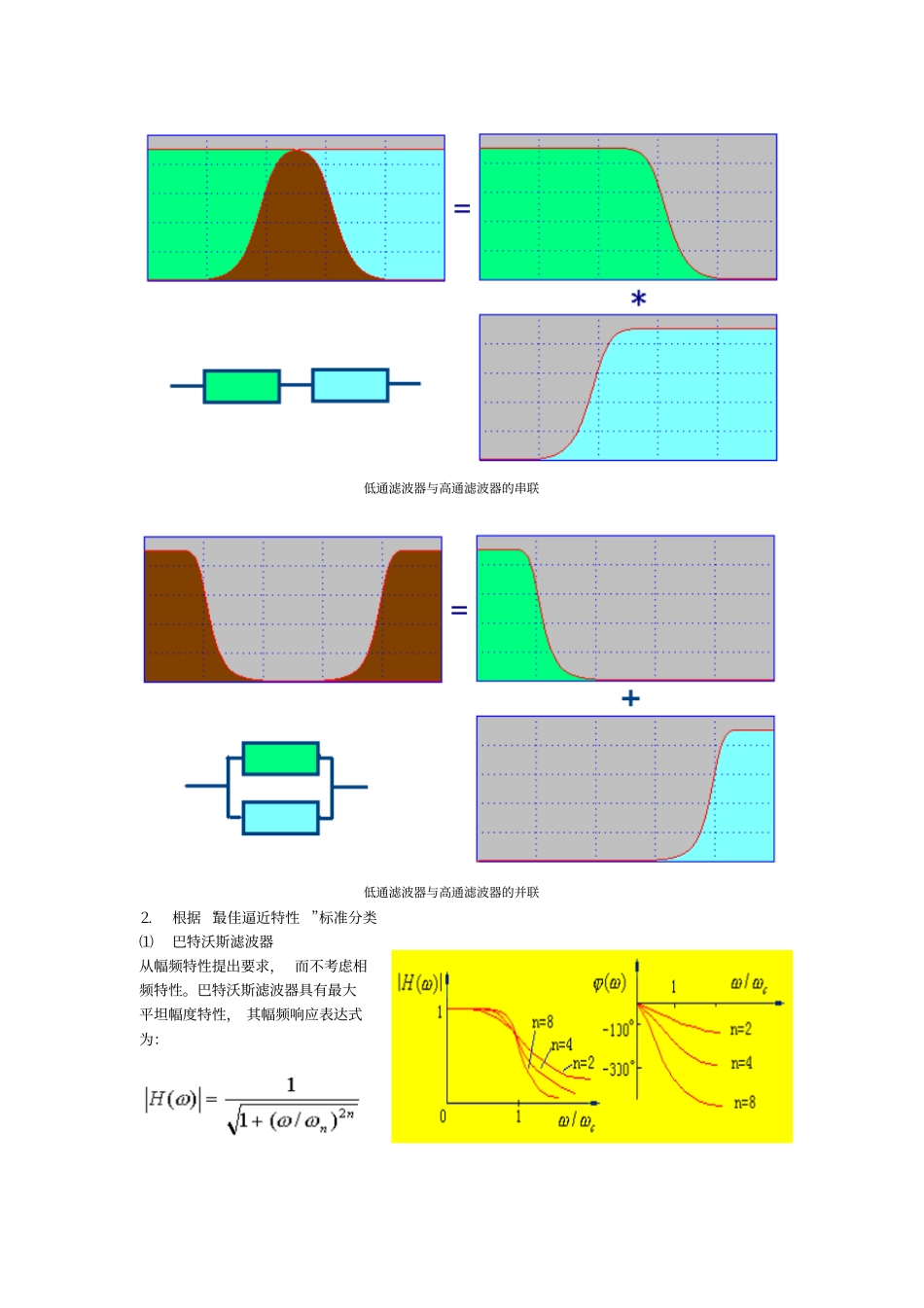

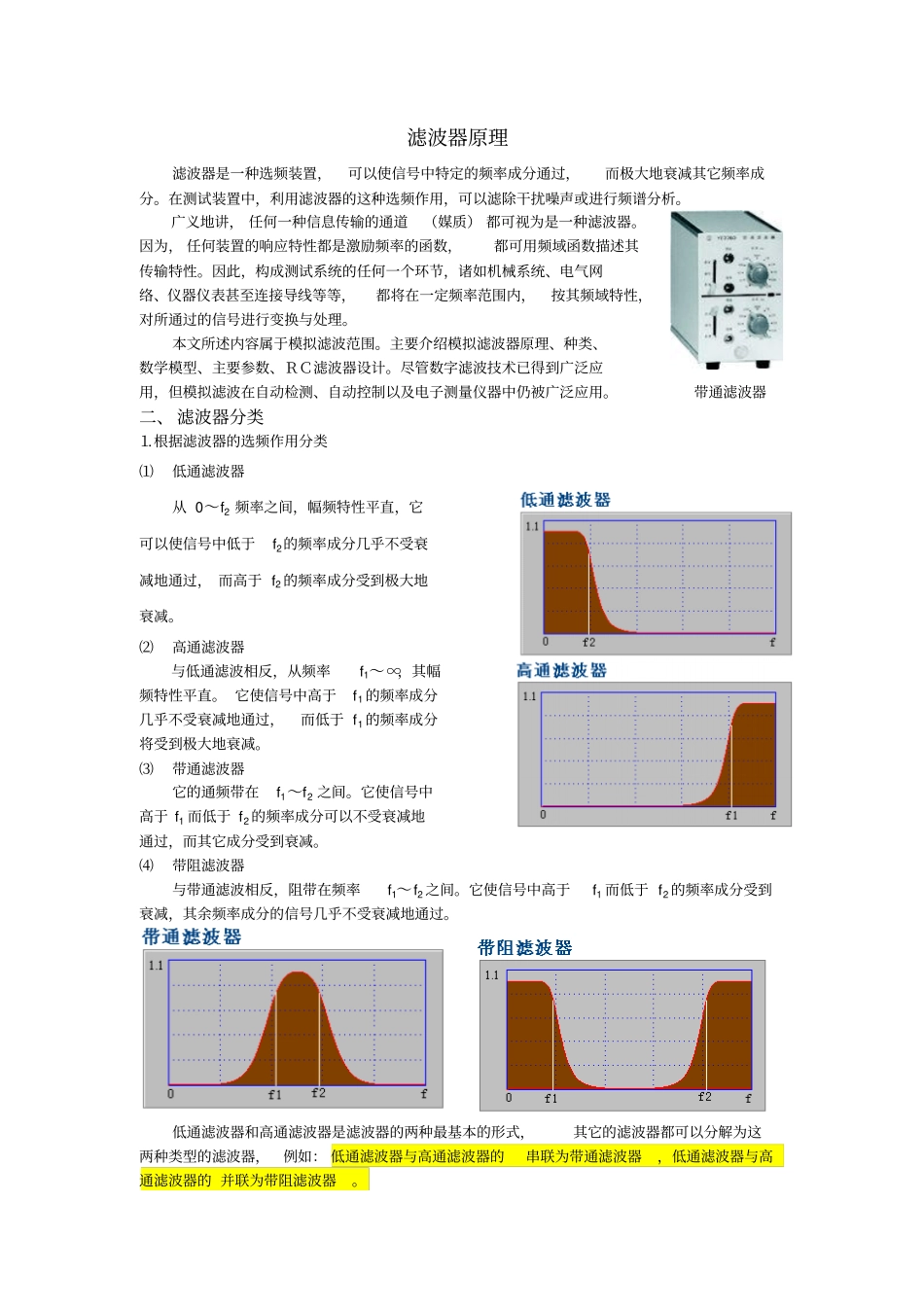

滤波器原理滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。广义地讲， 任何一种信息传输的通道（媒质） 都可视为是一种滤波器。因为， 任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。本文所述内容属于模拟滤波范围。主要介绍模拟滤波器原理、种类、数学模型、主要参数、ＲＣ滤波器设计。尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。带通滤波器二、 滤波器分类⒈根据滤波器的选频作用分类⑴低通滤波器从 0～f2 频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过， 而高于 f2 的频率成分受到极大地衰减。⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。 它使信号中高于f1 的频率成分几乎不受衰减地通过，而低于 f1 的频率成分将受到极大地衰减。⑶带通滤波器它的通频带在f1～f2 之间。它使信号中高于 f1 而低于 f2 的频率成分可以不受衰减地通过，而其它成分受到衰减。⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2 之间。它使信号中高于f1 而低于 f2 的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如： 低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的 并联为带阻滤波器。低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联⒉根据 “最佳逼近特性 ”标准分类⑴巴特沃斯滤波器从幅频特性提出要求， 而不考虑相频特性。巴特沃斯滤波器具有最大平坦幅度特性， 其幅频响应表达式为：⑵切比雪夫滤波器切贝雪夫滤波器也是从幅频特性方面提出逼近要求的，其幅频响应表达式为：ε 是决定通带波纹大小的系数，波纹的产生是由于实际滤波网络中含有电抗元件；Tn是第一类切贝雪夫多项式。与巴特沃斯逼近特性相比较，这种特性虽然在通带内有起伏，但对同样的n 值在进入阻带以后衰减更陡峭，更接近理想情况。ε 值越小，通带起伏越小，截止频率点衰减的分贝值也越小， 但进入阻带...
