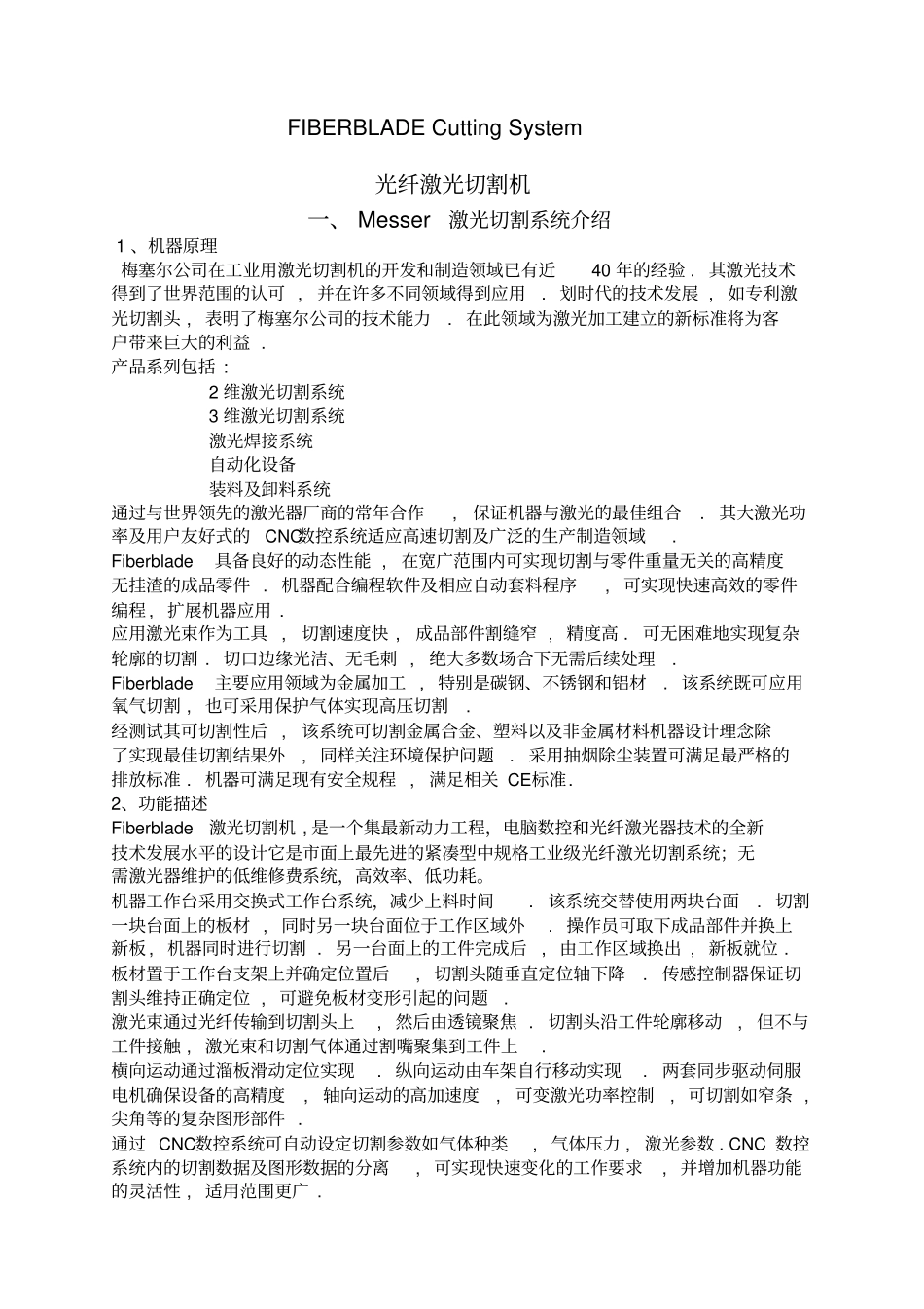

FIBERBLADE Cutting System 光纤激光切割机一、 Messer激光切割系统介绍 1 、机器原理梅塞尔公司在工业用激光切割机的开发和制造领域已有近40 年的经验 . 其激光技术得到了世界范围的认可 , 并在许多不同领域得到应用. 划时代的技术发展 , 如专利激光切割头 , 表明了梅塞尔公司的技术能力. 在此领域为激光加工建立的新标准将为客户带来巨大的利益 .产品系列包括 :2 维激光切割系统3 维激光切割系统激光焊接系统自动化设备装料及卸料系统通过与世界领先的激光器厂商的常年合作, 保证机器与激光的最佳组合. 其大激光功率及用户友好式的CNC数控系统适应高速切割及广泛的生产制造领域.Fiberblade具备良好的动态性能 , 在宽广范围内可实现切割与零件重量无关的高精度无挂渣的成品零件 . 机器配合编程软件及相应自动套料程序, 可实现快速高效的零件编程 , 扩展机器应用 .应用激光束作为工具 , 切割速度快 , 成品部件割缝窄 , 精度高 . 可无困难地实现复杂轮廓的切割 . 切口边缘光洁、无毛刺 , 绝大多数场合下无需后续处理.Fiberblade主要应用领域为金属加工 , 特别是碳钢、不锈钢和铝材. 该系统既可应用氧气切割 , 也可采用保护气体实现高压切割.经测试其可切割性后 , 该系统可切割金属合金、塑料以及非金属材料机器设计理念除了实现最佳切割结果外, 同样关注环境保护问题. 采用抽烟除尘装置可满足最严格的排放标准 . 机器可满足现有安全规程 , 满足相关 CE标准.2、功能描述Fiberblade激光切割机 , 是一个集最新动力工程，电脑数控和光纤激光器技术的全新技术发展水平的设计它是市面上最先进的紧凑型中规格工业级光纤激光切割系统；无需激光器维护的低维修费系统，高效率、低功耗。机器工作台采用交换式工作台系统，减少上料时间. 该系统交替使用两块台面. 切割一块台面上的板材 , 同时另一块台面位于工作区域外. 操作员可取下成品部件并换上新板 , 机器同时进行切割 . 另一台面上的工件完成后, 由工作区域换出 , 新板就位 .板材置于工作台支架上并确定位置后, 切割头随垂直定位轴下降. 传感控制器保证切割头维持正确定位 , 可避免板材变形引起的问题.激光束通过光纤传输到切割头上, 然后由透镜聚焦 . 切割头沿工件轮廓移动, 但不与工件接触 , 激光束和切割气体通过割嘴聚集到工件上.横向运动通过溜板滑动定位实现. 纵向运动由车架自行移动实现. 两套同步驱动伺服...
