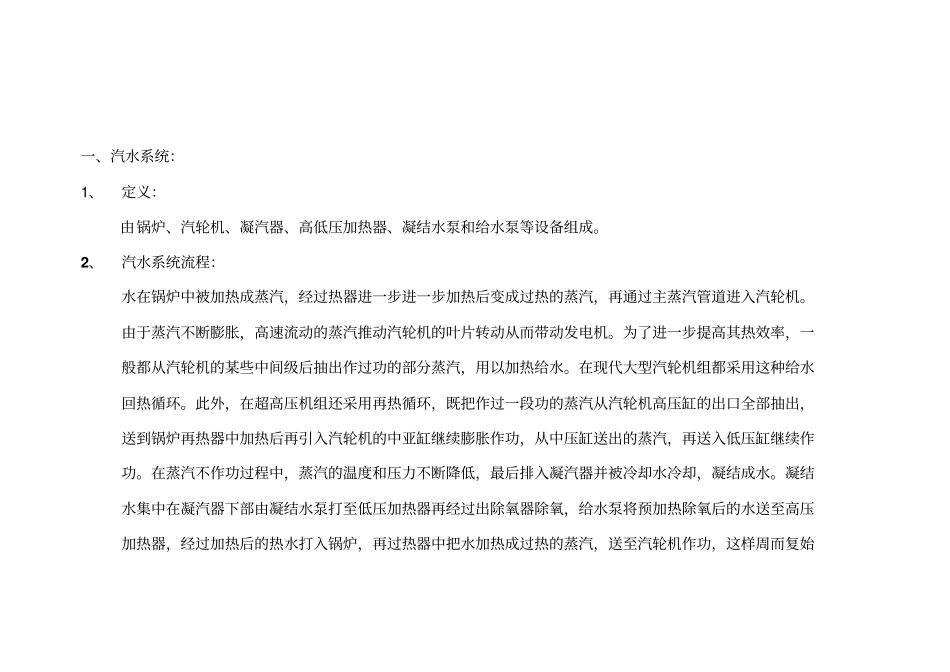

火力发电厂汽水循环系统基础知识一、汽水系统:1、定义:由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等设备组成。2、汽水系统流程:水在锅炉中被加热成蒸汽,经过热器进一步进一步加热后变成过热的蒸汽,再通过主蒸汽管道进入汽轮机。由于蒸汽不断膨胀,高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。为了进一步提高其热效率,一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽,用以加热给水。在现代大型汽轮机组都采用这种给水回热循环。此外,在超高压机组还采用再热循环,既把作过一段功的蒸汽从汽轮机高压缸的出口全部抽出,送到锅炉再热器中加热后再引入汽轮机的中亚缸继续膨胀作功,从中压缸送出的蒸汽,再送入低压缸继续作功。在蒸汽不作功过程中,蒸汽的温度和压力不断降低,最后排入凝汽器并被冷却水冷却,凝结成水。凝结水集中在凝汽器下部由凝结水泵打至低压加热器再经过出除氧器除氧,给水泵将预加热除氧后的水送至高压加热器,经过加热后的热水打入锅炉,再过热器中把水加热成过热的蒸汽,送至汽轮机作功,这样周而复始的不断做功。在汽水系统中的蒸汽和凝结水,由于疏通管道很多并且还要经过许多阀门设备,这样就难免会出现跑、冒、滴、漏等现象,这些现象都会或多或少的造成水的损失,因此我们必须不断的向系统补充经过化学水处理过的软化水,这些补给水一般都存入除氧器中。1、锅炉汽水系统:主给水管→给水操作台→省煤器→汽包→下降管→下联箱→水冷壁→汽包→过热器→锅炉主气门出口2、主蒸汽系统及再热蒸汽系统:锅炉主气门→主蒸汽管→汽机自动主气门之前。再热蒸汽: 汽机高压缸出口→再热器冷段管→再热器热段管→汽机中压缸入口3、主凝结水系统: 凝汽器→凝结水泵→轴封冷却器→低压加热器→除氧器4、主给水系统: 除氧水箱下水管→低压给水管→给水泵→高压给水管→高压加热器→主给水管3、参与汽水循环系统的主要设备及作用;锅炉:是火电厂三大主要设备之一。由锅炉本体、辅助设备及附件构成。锅炉本体是锅炉的主要部分,由锅和炉两大部分组成。锅是以汽包、下降管、下联箱、上升管(水冷壁) 、上联箱、过热器、再热器和省煤器组成的汽水系统, 主要作用是吸收燃料放出的热量、使水蒸发并最后变成具有一定参数的过热蒸汽,供汽轮机使用。炉及燃烧系统,由炉膛、烟道、燃烧器、空预器等组成,主要任务是是燃料在炉内燃烧,释放热量。按水循环的方式锅炉分为:自然循环、强制循环、控制循环...
