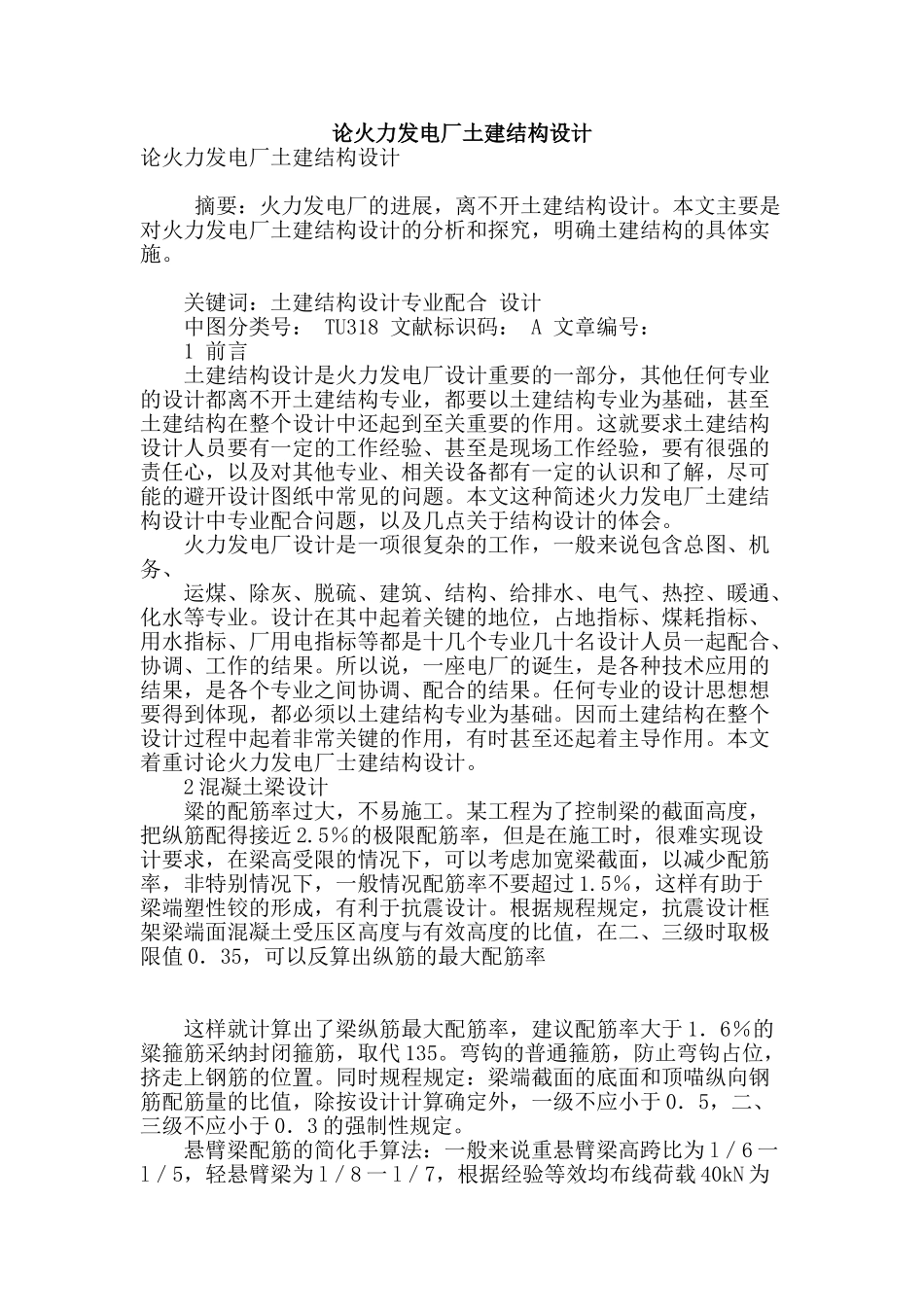

论火力发电厂土建结构设计论火力发电厂土建结构设计 摘要：火力发电厂的进展，离不开土建结构设计。本文主要是对火力发电厂土建结构设计的分析和探究，明确土建结构的具体实施。 关键词：土建结构设计专业配合 设计 中图分类号： TU318 文献标识码： A 文章编号： 1 前言 土建结构设计是火力发电厂设计重要的一部分，其他任何专业的设计都离不开土建结构专业，都要以土建结构专业为基础，甚至土建结构在整个设计中还起到至关重要的作用。这就要求土建结构设计人员要有一定的工作经验、甚至是现场工作经验，要有很强的责任心，以及对其他专业、相关设备都有一定的认识和了解，尽可能的避开设计图纸中常见的问题。本文这种简述火力发电厂土建结构设计中专业配合问题，以及几点关于结构设计的体会。 火力发电厂设计是一项很复杂的工作，一般来说包含总图、机务、 运煤、除灰、脱硫、建筑、结构、给排水、电气、热控、暖通、化水等专业。设计在其中起着关键的地位，占地指标、煤耗指标、用水指标、厂用电指标等都是十几个专业几十名设计人员一起配合、协调、工作的结果。所以说，一座电厂的诞生，是各种技术应用的结果，是各个专业之间协调、配合的结果。任何专业的设计思想想要得到体现，都必须以土建结构专业为基础。因而土建结构在整个设计过程中起着非常关键的作用，有时甚至还起着主导作用。本文着重讨论火力发电厂士建结构设计。 2 混凝土梁设计 粱的配筋率过大，不易施工。某工程为了控制梁的截面高度，把纵筋配得接近 2.5％的极限配筋率，但是在施工时，很难实现设计要求，在梁高受限的情况下，可以考虑加宽梁截面，以减少配筋率，非特别情况下，一般情况配筋率不要超过 1.5％，这样有助于梁端塑性铰的形成，有利于抗震设计。根据规程规定，抗震设计框架梁端面混凝土受压区高度与有效高度的比值，在二、三级时取极限值 0．35，可以反算出纵筋的最大配筋率 这样就计算出了梁纵筋最大配筋率，建议配筋率大于 1．6％的粱箍筋采纳封闭箍筋，取代 135。弯钩的普通箍筋，防止弯钩占位，挤走上钢筋的位置。同时规程规定：梁端截面的底面和顶喵纵向钢筋配筋量的比值，除按设计计算确定外，一级不应小于 0．5，二、三级不应小于 0．3 的强制性规定。 悬臂梁配筋的简化手算法：一般来说重悬臂梁高跨比为 l／6 一l／5，轻悬臂梁为 l／8 一 l／7，根据经验等效均布线荷载 40kN 为界，超过此值，认为是重荷载悬臂粱，反之...
